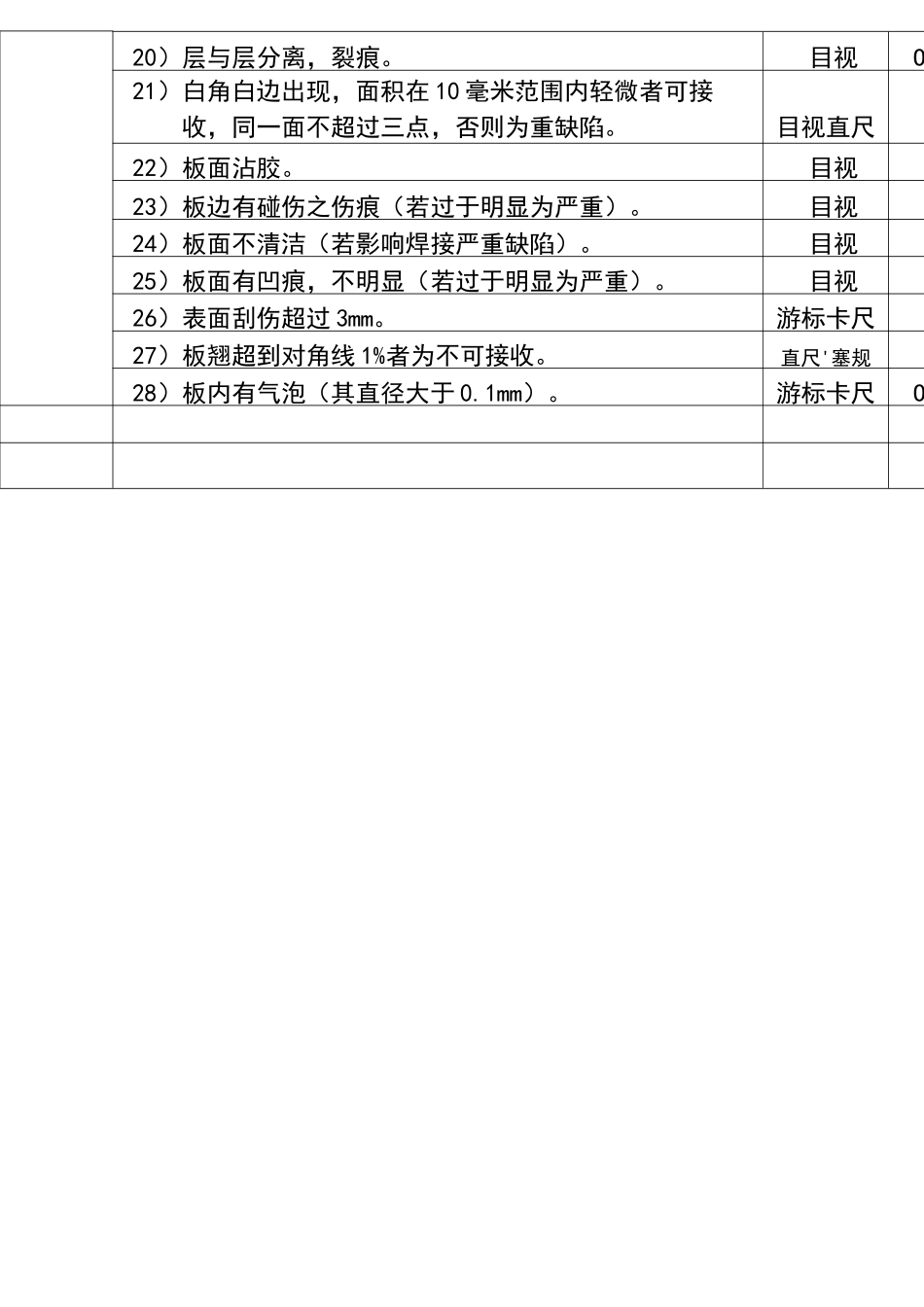

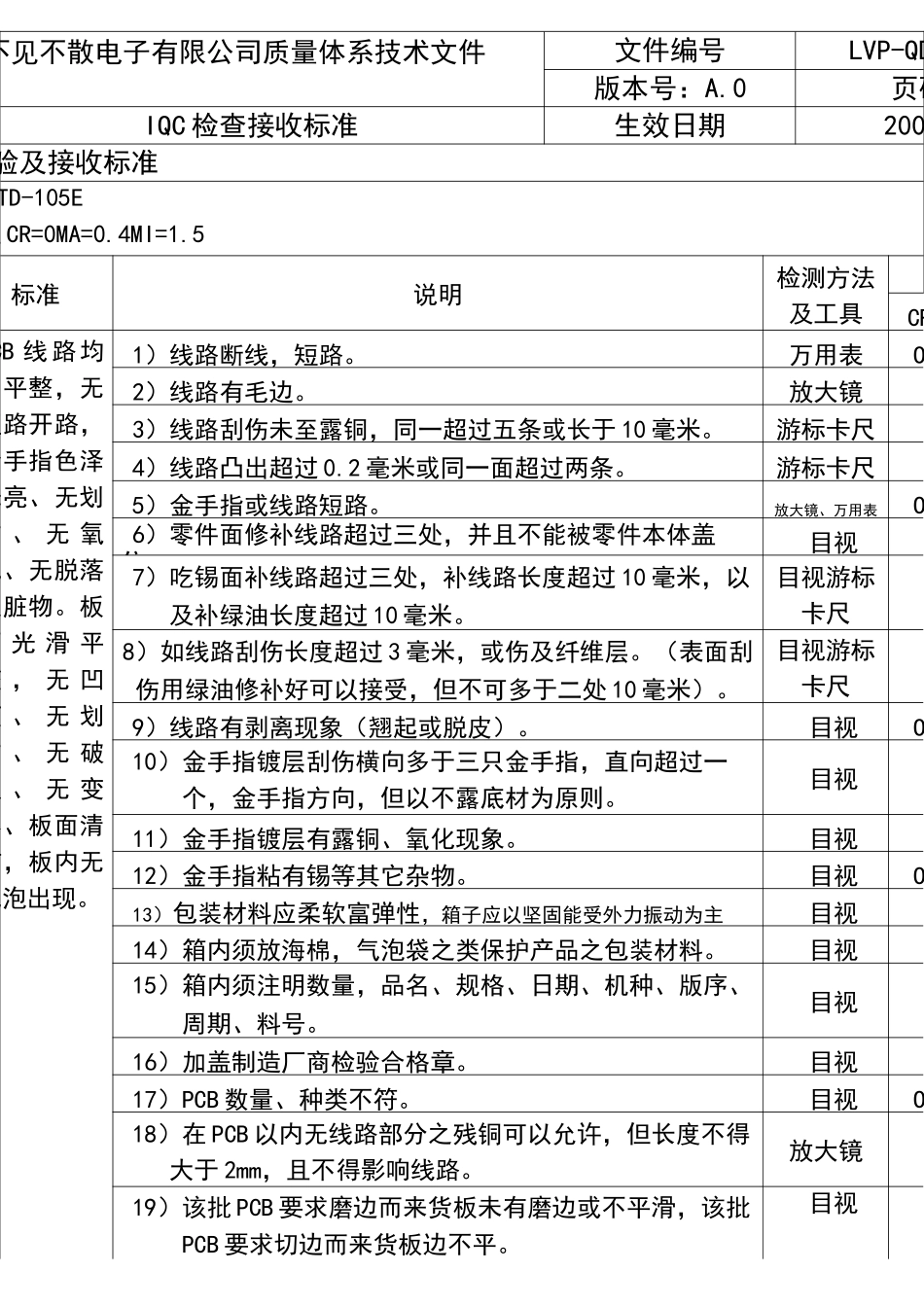

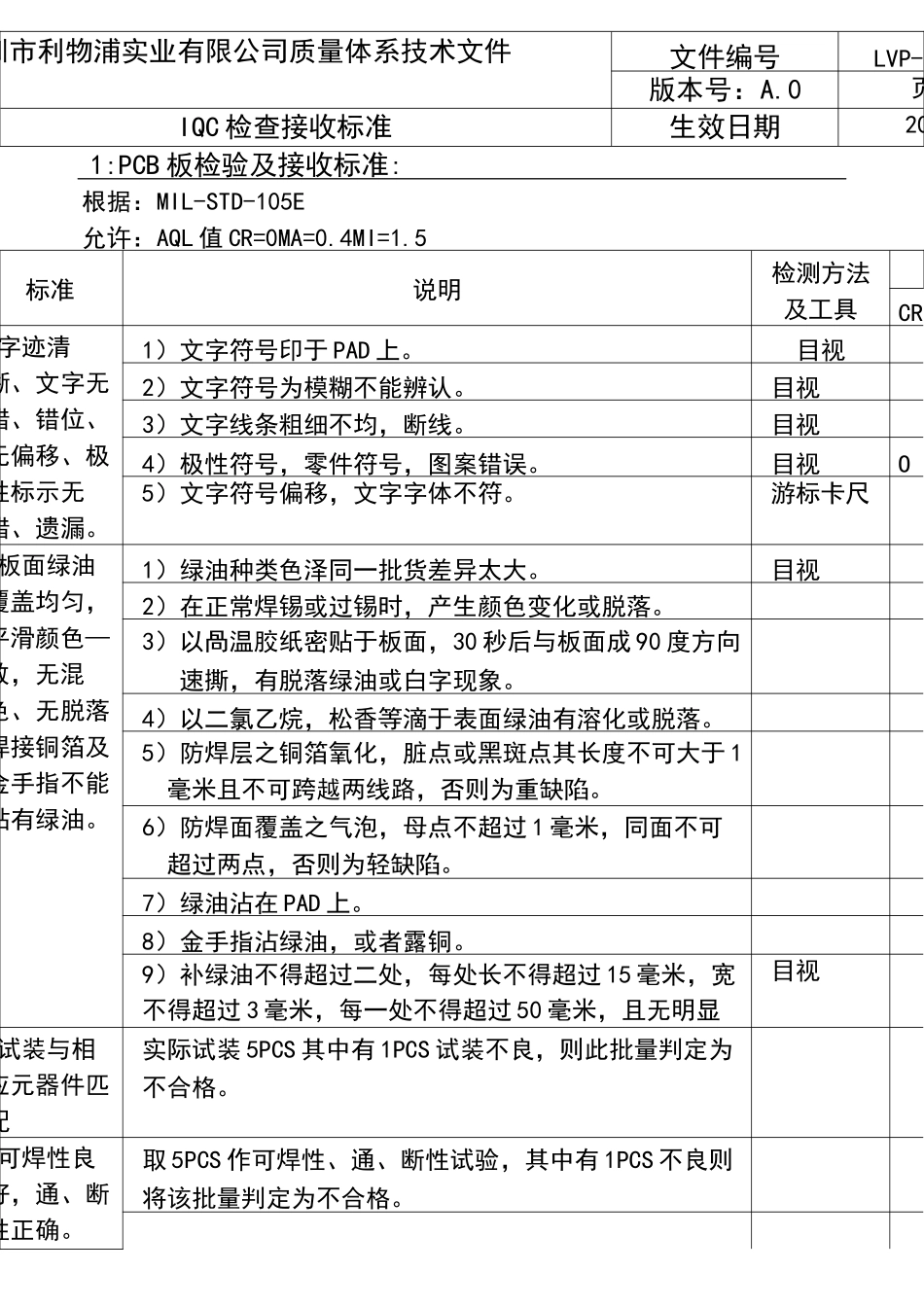

深圳市不见不散电子有限公司质量体系技术文件文件编号LVP-QD-SOP-02版本号:A.0页码:IQC 检查接收标准生效日期2002/9/1板检验及接收标准MIL-STD-105E值 CR=0MA=0.4MI=1.5标准说明检测方法及工具CRPCB 线路均匀平整,无短路开路,金手指色泽光亮、无划伤 、 无 氧化、无脱落及脏物。板面 光 滑 平整 , 无 凹痕 、 无 划伤 、 无 破损 、 无 变形、板面清洁,板内无气泡出现。1)线路断线,短路。万用表O2)线路有毛边。放大镜3)线路刮伤未至露铜,同一超过五条或长于 10 毫米。游标卡尺4)线路凸出超过 0.2 毫米或同一面超过两条。游标卡尺5)金手指或线路短路。放大镜、万用表O6)零件面修补线路超过三处,并且不能被零件本体盖住。目视7)吃锡面补线路超过三处,补线路长度超过 10 毫米,以及补绿油长度超过 10 毫米。目视游标卡尺8)如线路刮伤长度超过 3 毫米,或伤及纤维层。(表面刮伤用绿油修补好可以接受,但不可多于二处 10 毫米)。目视游标卡尺9)线路有剥离现象(翘起或脱皮)。目视O10)金手指镀层刮伤横向多于三只金手指,直向超过一个,金手指方向,但以不露底材为原则。目视11)金手指镀层有露铜、氧化现象。目视12)金手指粘有锡等其它杂物。目视O13)包装材料应柔软富弹性,箱子应以坚固能受外力振动为主目视14)箱内须放海棉,气泡袋之类保护产品之包装材料。目视15)箱内须注明数量,品名、规格、日期、机种、版序、周期、料号。目视16)加盖制造厂商检验合格章。目视17)PCB 数量、种类不符。目视O18)在 PCB 以内无线路部分之残铜可以允许,但长度不得大于 2mm,且不得影响线路。放大镜19)该批 PCB 要求磨边而来货板未有磨边或不平滑,该批PCB 要求切边而来货板边不平。目视20)层与层分离,裂痕。目视O21)白角白边出现,面积在 10 毫米范围内轻微者可接收,同一面不超过三点,否则为重缺陷。目视直尺22)板面沾胶。目视23)板边有碰伤之伤痕(若过于明显为严重)。目视24)板面不清洁(若影响焊接严重缺陷)。目视25)板面有凹痕,不明显(若过于明显为严重)。目视26)表面刮伤超过 3mm。游标卡尺27)板翘超到对角线 1%者为不可接收。直尺'塞规28)板内有气泡(其直径大于 0.1mm)。游标卡尺O深圳市利物浦实业有限公司质量体系技术文件文件编号LVP-QD-S0P-02版本号:A.0页码:IQC 检查接收标准生效日期2002/9/11:PCB 板检验及接收标准:根据:MIL-STD-105E允许:AQL ...
