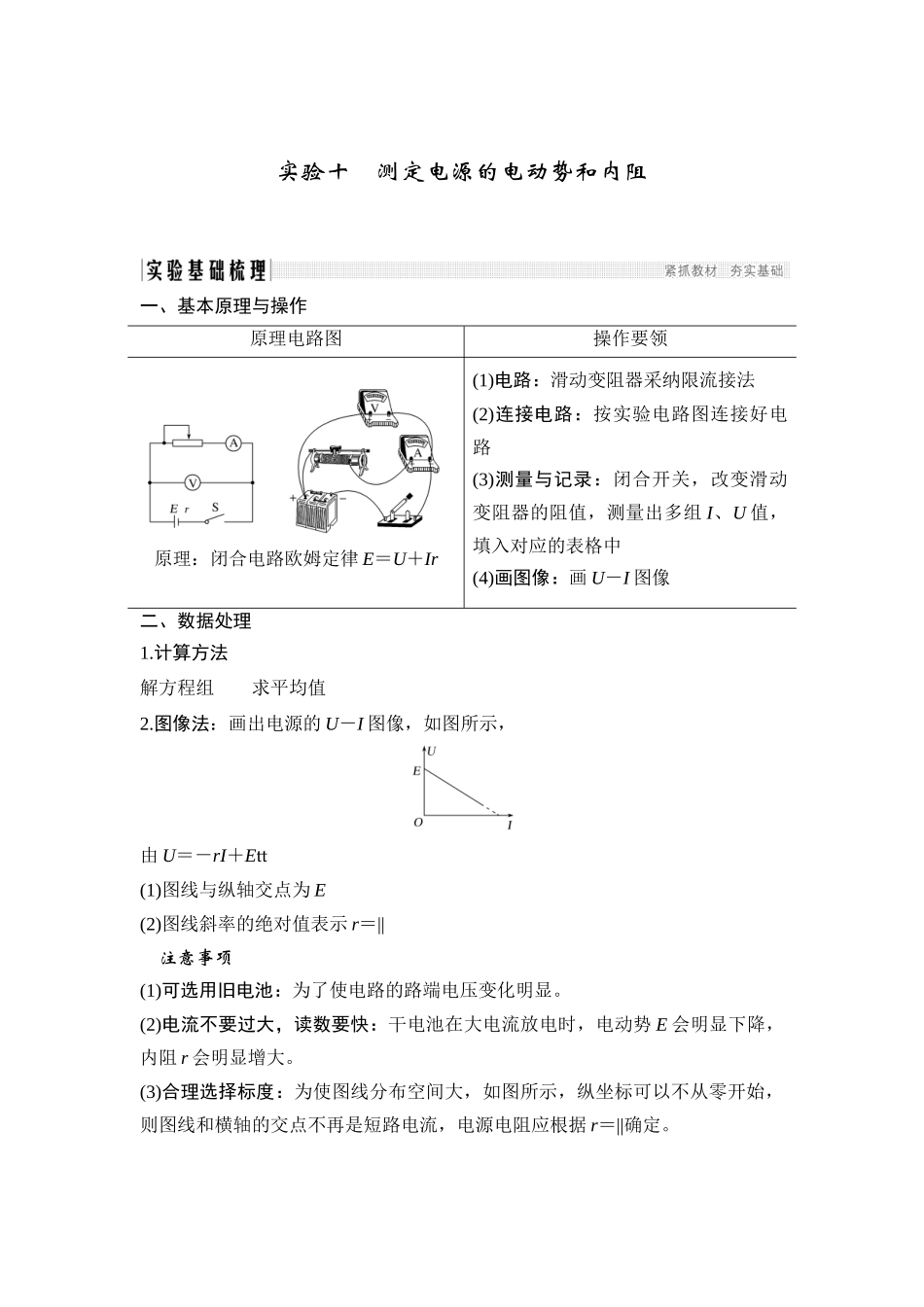

实验十 测定电源的电动势和内阻一、基本原理与操作原理电路图操作要领原理：闭合电路欧姆定律 E＝U＋Ir(1)电路：滑动变阻器采纳限流接法(2)连接电路：按实验电路图连接好电路(3)测量与记录：闭合开关，改变滑动变阻器的阻值，测量出多组 I、U 值，填入对应的表格中(4)画图像：画 U－I 图像二、数据处理1.计算方法解方程组求平均值2.图像法：画出电源的 U－I 图像，如图所示，由 U＝－rI＋E(1)图线与纵轴交点为 E(2)图线斜率的绝对值表示 r＝||注意事项(1)可选用旧电池：为了使电路的路端电压变化明显。(2)电流不要过大，读数要快：干电池在大电流放电时，电动势 E 会明显下降，内阻 r 会明显增大。(3)合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，电源电阻应根据 r＝||确定。误差分析(1)用图像法求 E 和 r 时作图不准确。(2)由于电流表或电压表的分压或分流存在系统误差。(3)本实验中测量结果是：E 测
