电容的模型、选型、容值计算与PCB布局布线

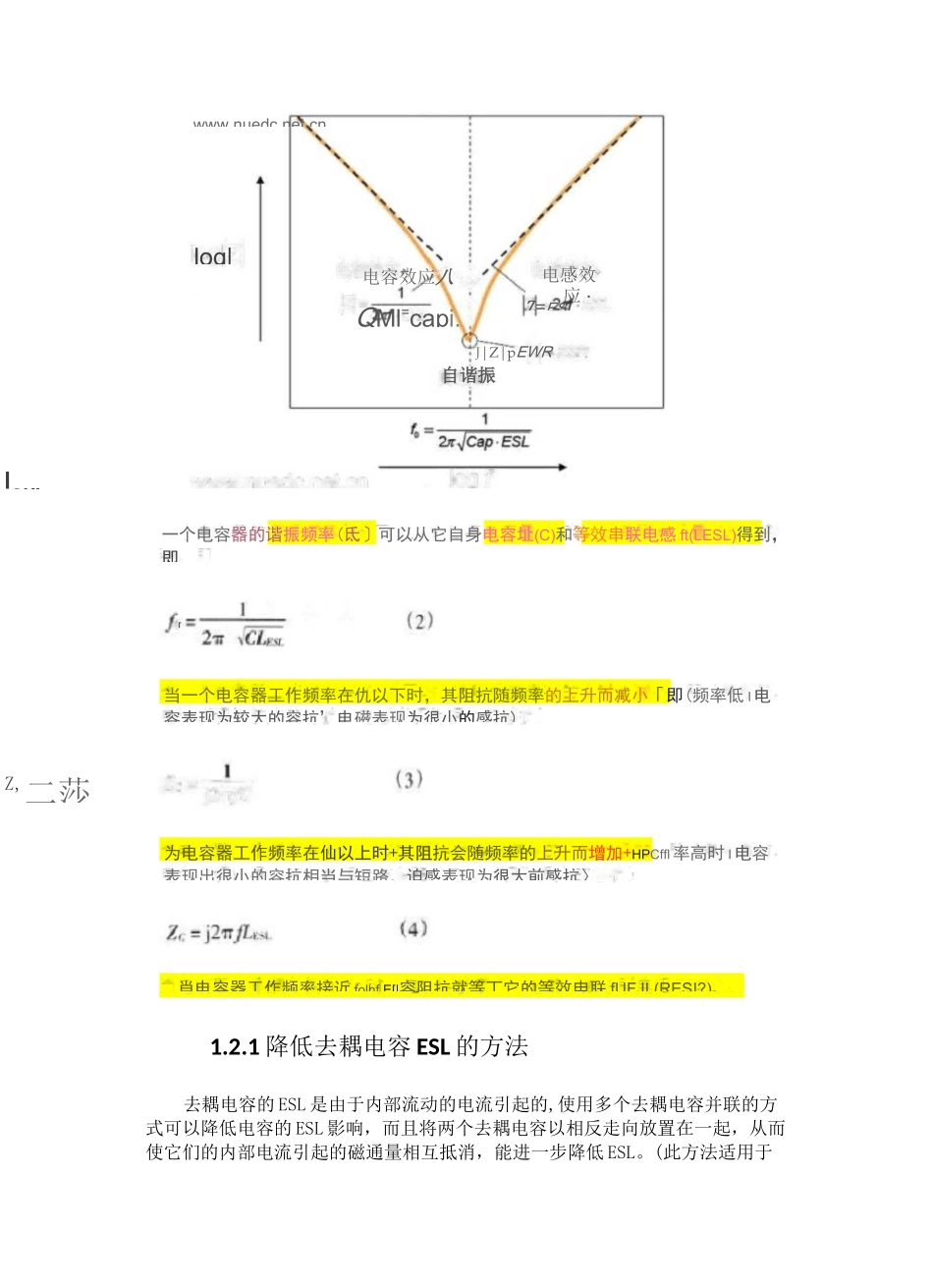

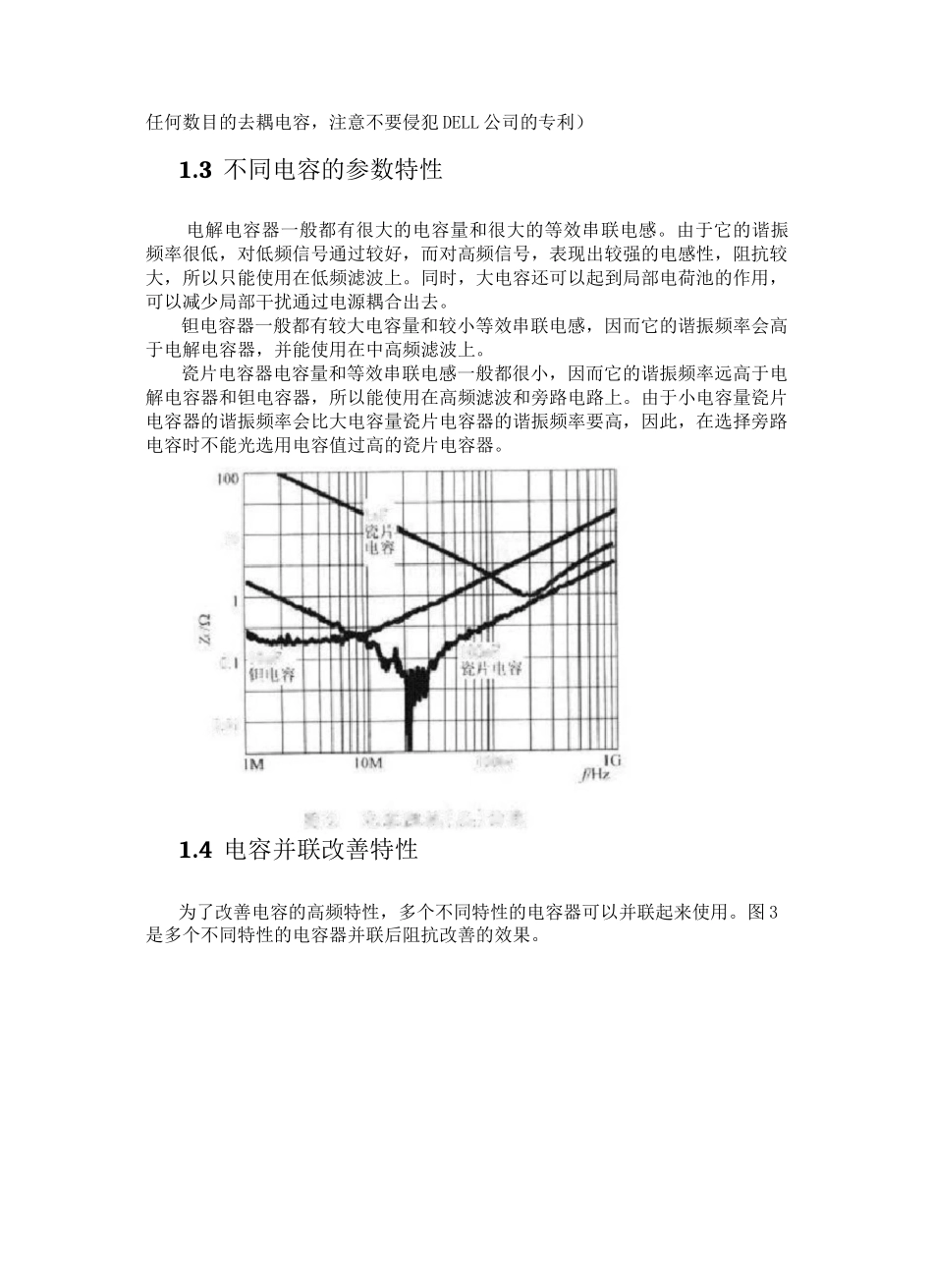

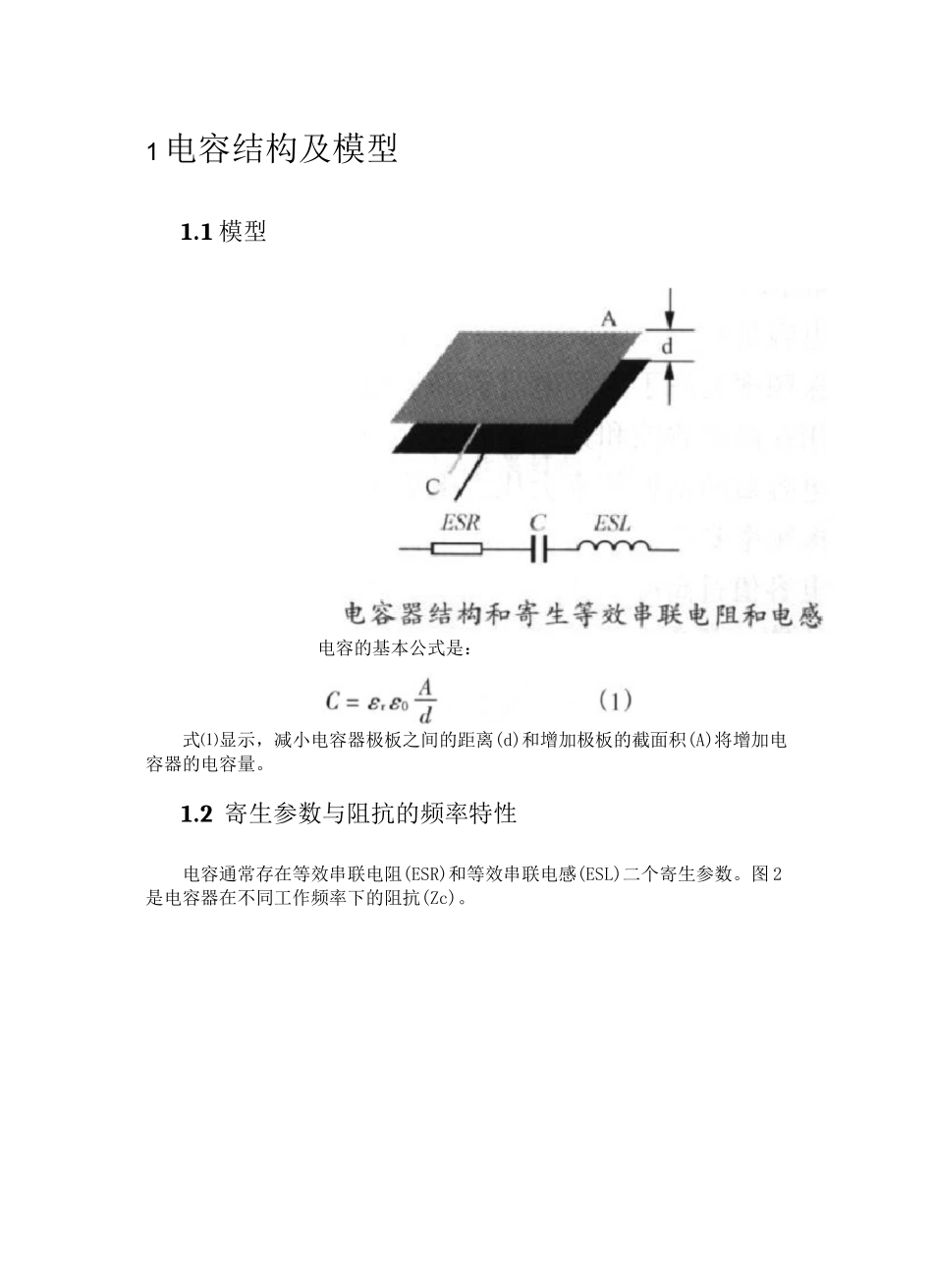

1电容结构及模型1.1 模型电容的基本公式是：式⑴显示，减小电容器极板之间的距离(d)和增加极板的截面积(A)将增加电容器的电容量。1.2 寄生参数与阻抗的频率特性电容通常存在等效串联电阻(ESR)和等效串联电感(ESL)二个寄生参数。图 2是电容器在不同工作频率下的阻抗(Zc)。logf1.2.1 降低去耦电容 ESL 的方法去耦电容的 ESL 是由于内部流动的电流引起的,使用多个去耦电容并联的方式可以降低电容的 ESL 影响，而且将两个去耦电容以相反走向放置在一起，从而使它们的内部电流引起的磁通量相互抵消，能进一步降低 ESL。(此方法适用于log|www.nuedc.net.cn电感效应・Z=ESLJ|Z|pEWR自谐振电容效应八QMl=capi.[一个电容器的谐振频率(氐〕可以从它自身电容址(C)和等效串联电感 ft(LESL)得到，即Z,二莎肖电容器工作频率接近 folhf,E[|容阻抗就等丁它的等效申联 fUFJI.(RESI?)a当一个电容器工作频率在仇以下时，其阻抗随频率的上升而减小「即(频率低 I 电容表现为较大的容抗’电磁表现为很小的感抗)为电容器工作频率在仙以上时+其阻抗会随频率的上升而增加+HPCffl 率高时 I 电容表现出很小的容抗相当与短路，迫感表现为很大前感抗〉11()0IW1T1ffl2 电客阻抗（签）曲线|她1I10^任何数目的去耦电容，注意不要侵犯 DELL 公司的专利）1.3 不同电容的参数特性电解电容器一般都有很大的电容量和很大的等效串联电感。由于它的谐振频率很低，对低频信号通过较好，而对高频信号，表现出较强的电感性，阻抗较大，所以只能使用在低频滤波上。同时，大电容还可以起到局部电荷池的作用，可以减少局部干扰通过电源耦合出去。钽电容器一般都有较大电容量和较小等效串联电感，因而它的谐振频率会高于电解电容器，并能使用在中高频滤波上。瓷片电容器电容量和等效串联电感一般都很小，因而它的谐振频率远高于电解电容器和钽电容器，所以能使用在高频滤波和旁路电路上。由于小电容量瓷片电容器的谐振频率会比大电容量瓷片电容器的谐振频率要高，因此，在选择旁路电容时不能光选用电容值过高的瓷片电容器。1.4 电容并联改善特性为了改善电容的高频特性，多个不同特性的电容器可以并联起来使用。图 3是多个不同特性的电容器并联后阻抗改善的效果。f0011 三个电容的唱抗，不间衰面贴猜封装團凶三牛电容的阻抗.釆用相网的层面站着封鑒-0E1.4.1 电容并联时注意封装在为每个电容选择封装类型时必须谨慎。通常 BOM 表中会规定所有的无源元器件都要选用相同...
