基于决策表的测试课件

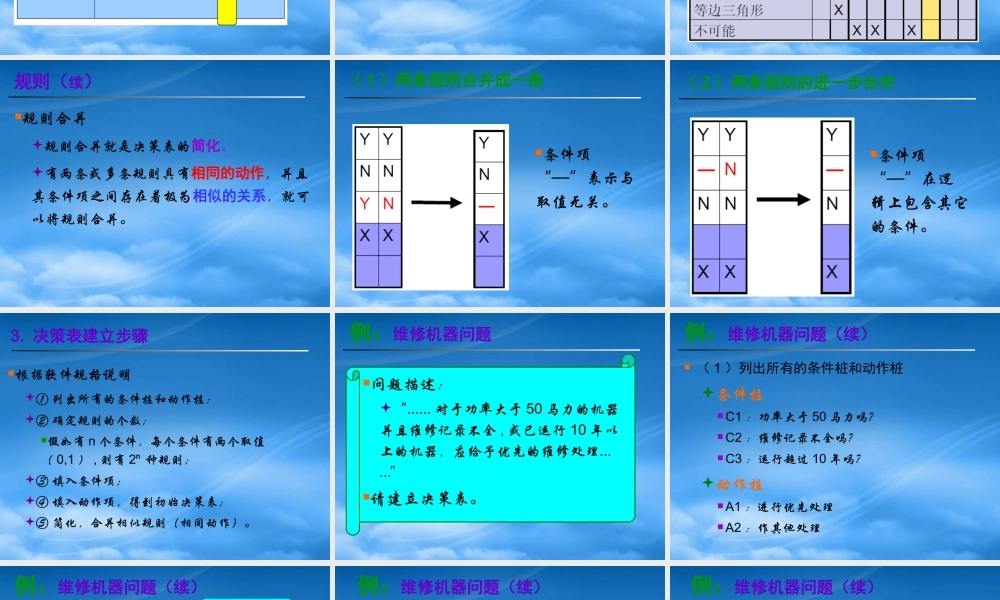

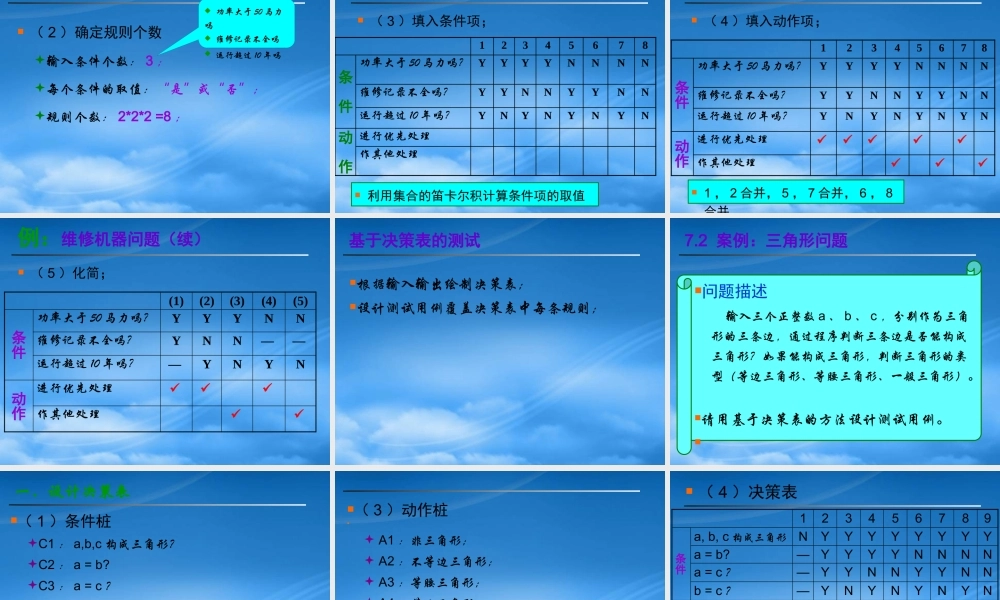

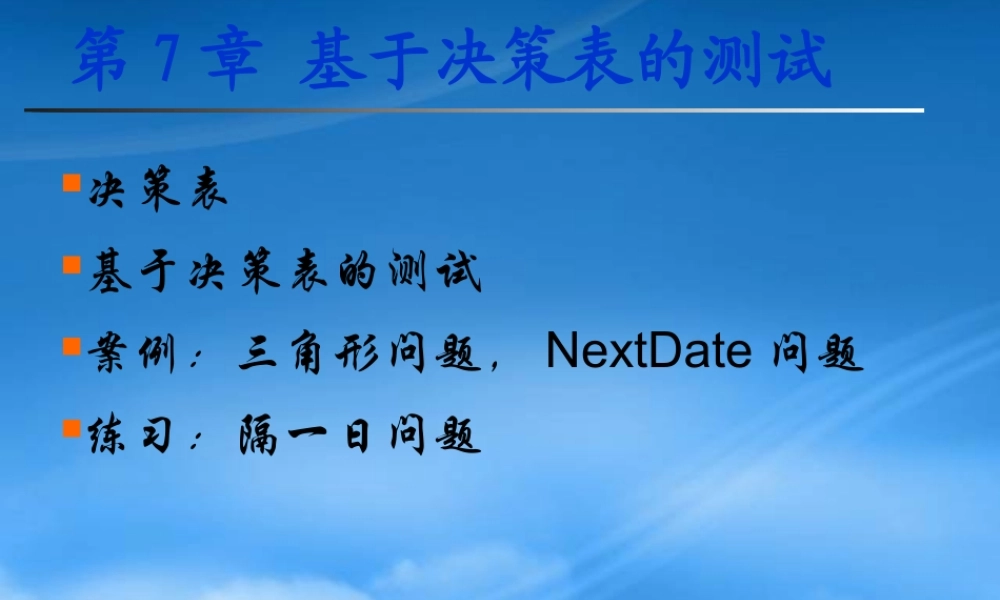

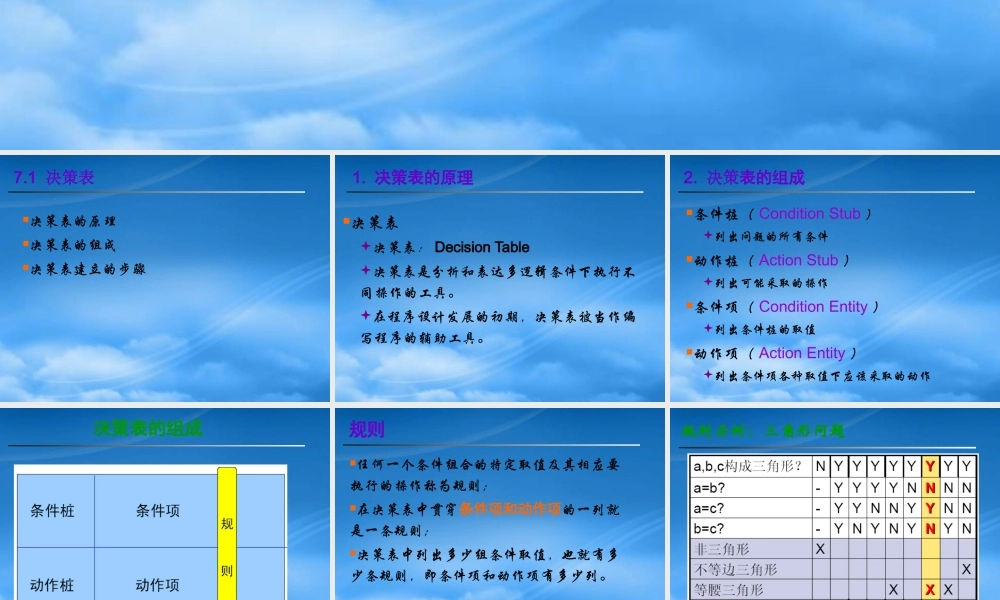

第 7 章 基于决策表的测试决策表 基于决策表的测试 案例：三角形问题， NextDate 问题 练习：隔一日问题7.1 决策表决策表的原理 决策表的组成 决策表建立的步骤 1. 决策表的原理决策表 决策表： Decision Table决策表是分析和表达多逻辑条件下执行不同操作的工具。 在程序设计发展的初期，决策表被当作编写程序的辅助工具。2. 决策表的组成条件桩（ Condition Stub ） 列出问题的所有条件 动作桩（ Action Stub ） 列出可能采取的操作 条件项（ Condition Entity ） 列出条件桩的取值 动作项（ Action Entity ） 列出条件项各种取值下应该采取的动作决策表的组成规则任何一个条件组合的特定取值及其相应要执行的操作称为规则； 在决策表中贯穿条件项和动作项的一列就是一条规则； 决策表中列出多少组条件取值，也就有多少条规则，即条件项和动作项有多少列。规则示例：三角形问题规则（续）规则合并 规则合并就是决策表的简化。 有两条或多条规则具有相同的动作，并且其条件项之间存在着极为相似的关系，就可以将规则合并。（ 1 ）两条规则合并成一条条件项“—”表示与取值无关。条件项“—”在逻辑上包含其它的条件。（ 2 ）两条规则的进一步合并3. 决策表建立步骤根据软件规格说明 ① 列出所有的条件桩和动作桩； ② 确定规则的个数； 假如有 n 个条件，每个条件有两个取值（ 0,1 ） , 则有 2n 种规则； ③ 填入条件项； ④ 填入动作项，得到初始决策表； ⑤ 简化，合并相似规则（相同动作）。例：维修机器问题问题描述： “…… 对于功率大于 50 马力的机器并且维修记录不全 , 或已运行 10 年以上的机器，应给予优先的维修处理……” 请建立决策表。例：维修机器问题（续） （ 1 ）列出所有的条件桩和动作桩 条件桩  C1 ：功率大于 50 马力吗？  C2 ：维修记录不全吗？  C3 ：运行超过 10 年吗？ 动作桩  A1 ：进行优先处理  A2 ：作其他处理 例：维修机器问题（续） （ 2 ）确定规则个数 输入条件个数： 3 ； 每个条件的取值：“是”或“否”； 规则个数： 2*2*2 =8 ；  功率大于 50 马力吗  维修记录不全吗  运行超过 10 年吗 例：维修机器问题（续）12345678条 件功率大于 50 马力吗？ YYYYNNNN...
