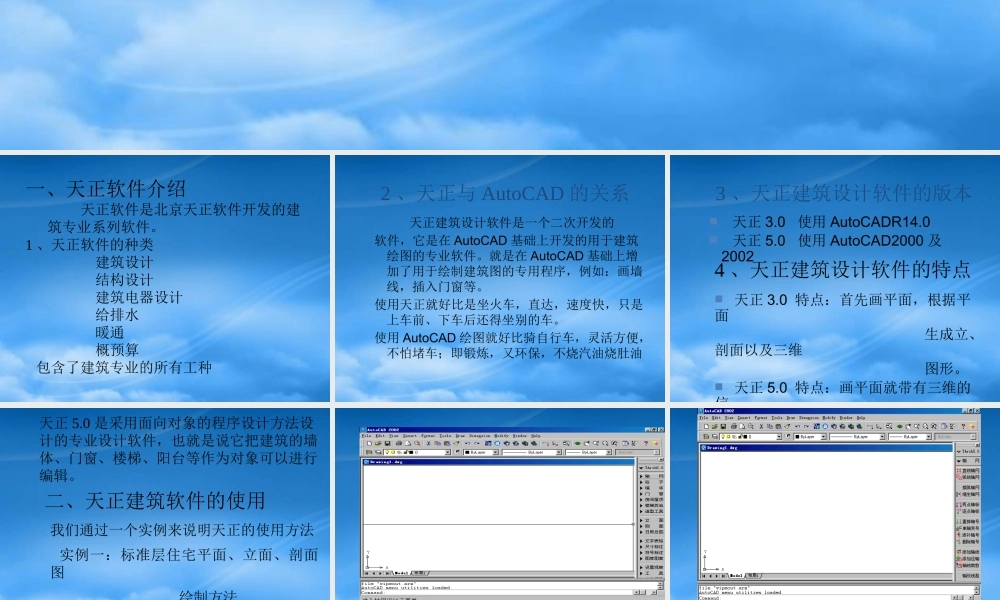

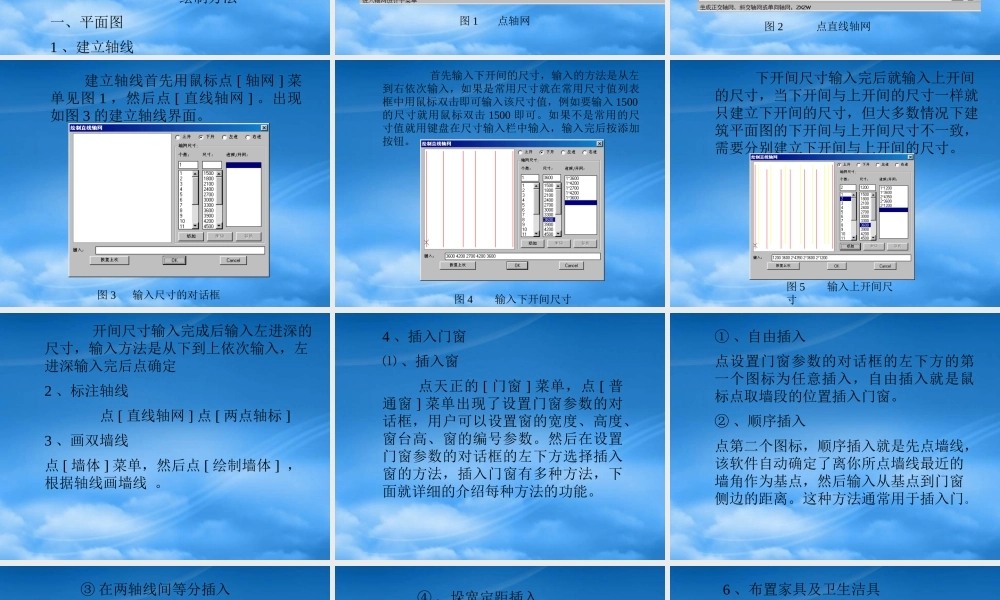

第十七章 天正建筑设计软件制作人:魏旭一、天正软件介绍 天正软件是北京天正软件开发的建筑专业系列软件。1 、天正软件的种类 建筑设计 结构设计 建筑电器设计 给排水 暖通 概预算 包含了建筑专业的所有工种2 、天正与 AutoCAD 的关系 天正建筑设计软件是一个二次开发的软件,它是在 AutoCAD 基础上开发的用于建筑绘图的专业软件。就是在 AutoCAD 基础上增加了用于绘制建筑图的专用程序,例如:画墙线,插入门窗等。使用天正就好比是坐火车,直达,速度快,只是上车前、下车后还得坐别的车。使用 AutoCAD 绘图就好比骑自行车,灵活方便,不怕堵车;即锻炼,又环保,不烧汽油烧肚油3 、天正建筑设计软件的版本 天正 3.0 使用 AutoCADR14.0 天正 5.0 使用 AutoCAD2000 及2002 4 、天正建筑设计软件的特点 天正 3.0 特点:首先画平面,根据平面 生成立、剖面以及三维 图形。 天正 5.0 特点:画平面就带有三维的信 息,平面图画好后三维 模型自动建立好了。天正 5.0 是采用面向对象的程序设计方法设计的专业设计软件,也就是说它把建筑的墙体、门窗、楼梯、阳台等作为对象可以进行编辑。二、天正建筑软件的使用我们通过一个实例来说明天正的使用方法 实例一:标准层住宅平面、立面、剖面图 绘制方法一、平面图1 、建立轴线 图 1 点轴网 图 2 点直线轴网 建立轴线首先用鼠标点 [ 轴网 ] 菜单见图 1 ,然后点 [ 直线轴网 ] 。出现如图 3 的建立轴线界面。图 3 输入尺寸的对话框 首先输入下开间的尺寸,输入的方法是从左到右依次输入,如果是常用尺寸就在常用尺寸值列表框中用鼠标双击即可输入该尺寸值,例如要输入 1500的尺寸就用鼠标双击 1500 即可。如果不是常用的尺寸值就用键盘在尺寸输入栏中输入,输入完后按添加按钮。图 4 输入下开间尺寸 下开间尺寸输入完后就输入上开间的尺寸,当下开间与上开间的尺寸一样就只建立下开间的尺寸,但大多数情况下建筑平面图的下开间与上开间尺寸不一致,需要分别建立下开间与上开间的尺寸。 图 5 输入上开间尺寸 开间尺寸输入完成后输入左进深的尺寸,输入方法是从下到上依次输入,左进深输入完后点确定2 、标注轴线 点 [ 直线轴网 ] 点 [ 两点轴标 ]3 、画双墙线点 [ 墙体 ] 菜单,然后点 [ 绘制墙体 ] ,根据轴线画墙线 。4 、插入门窗⑴ 、插入窗 点天正的 [ 门窗 ] 菜单,点 [ 普通窗...
