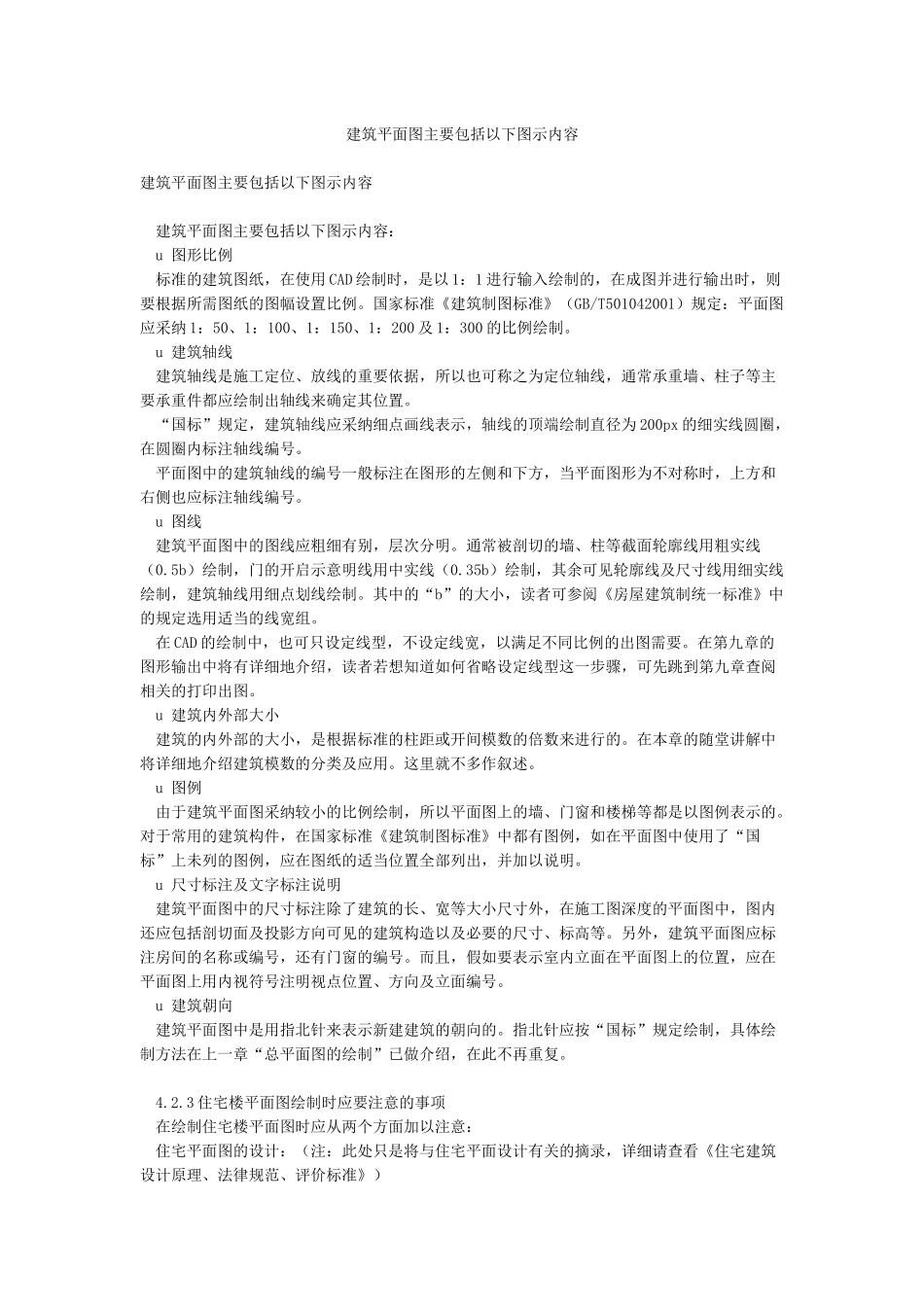

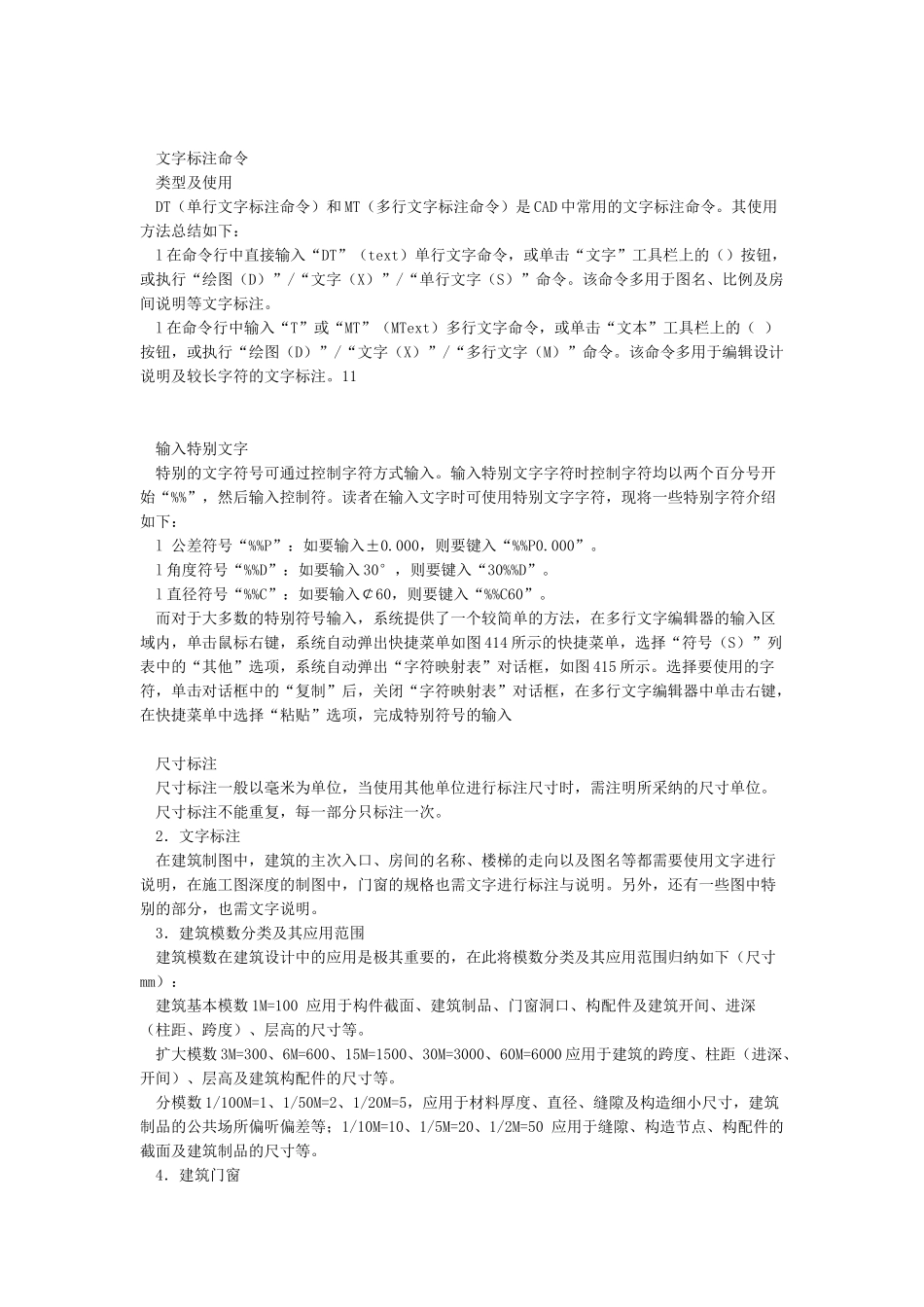

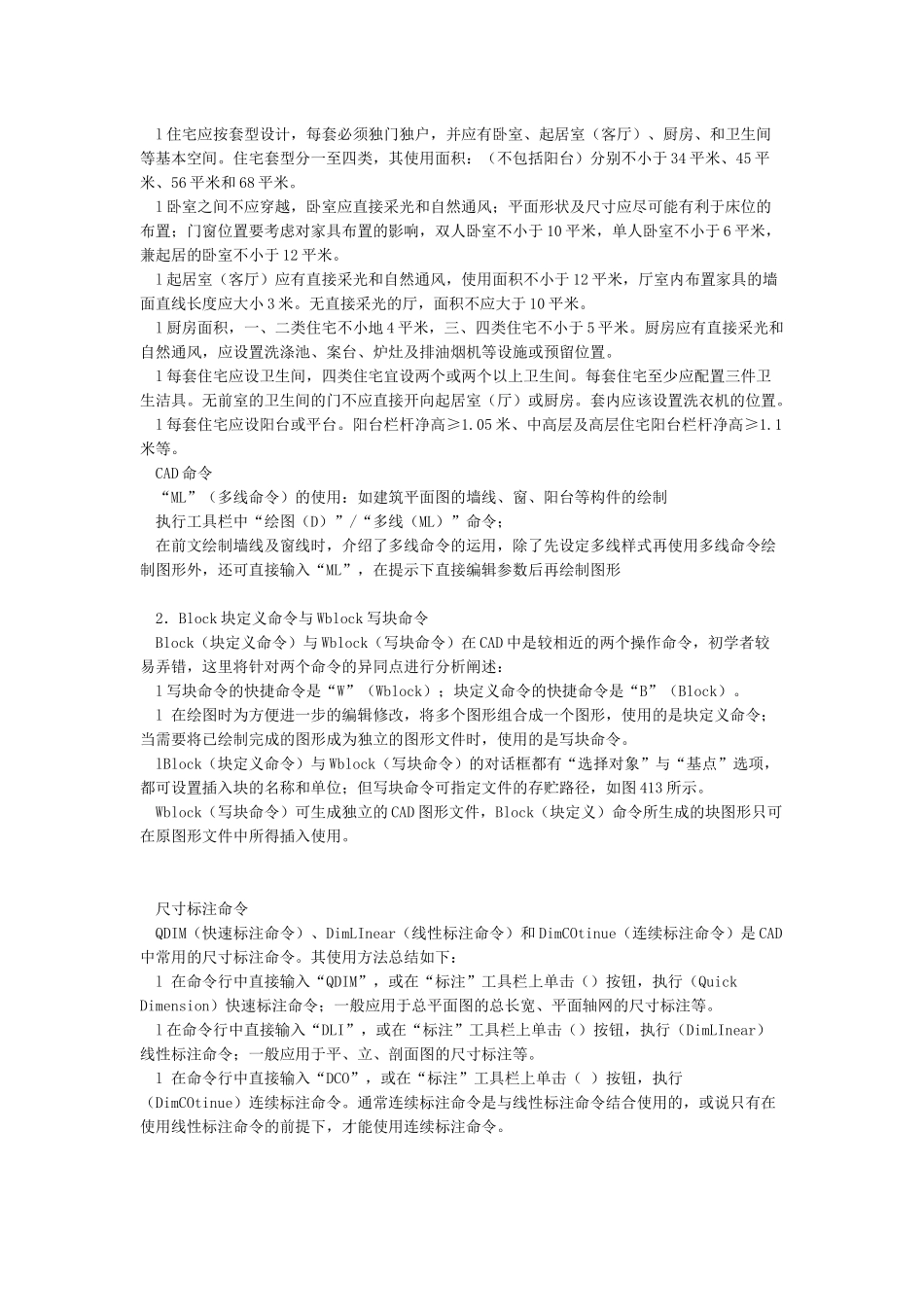

建筑平面图主要包括以下图示内容建筑平面图主要包括以下图示内容 建筑平面图主要包括以下图示内容： u 图形比例 标准的建筑图纸，在使用 CAD 绘制时，是以 1：1 进行输入绘制的，在成图并进行输出时，则要根据所需图纸的图幅设置比例。国家标准《建筑制图标准》（GB/T501042001）规定：平面图应采纳 1：50、1：100、1：150、1：200 及 1：300 的比例绘制。 u 建筑轴线 建筑轴线是施工定位、放线的重要依据，所以也可称之为定位轴线，通常承重墙、柱子等主要承重件都应绘制出轴线来确定其位置。 “国标”规定，建筑轴线应采纳细点画线表示，轴线的顶端绘制直径为 200px 的细实线圆圈，在圆圈内标注轴线编号。 平面图中的建筑轴线的编号一般标注在图形的左侧和下方，当平面图形为不对称时，上方和右侧也应标注轴线编号。 u 图线 建筑平面图中的图线应粗细有别，层次分明。通常被剖切的墙、柱等截面轮廓线用粗实线（0.5b）绘制，门的开启示意明线用中实线（0.35b）绘制，其余可见轮廓线及尺寸线用细实线绘制，建筑轴线用细点划线绘制。其中的“b”的大小，读者可参阅《房屋建筑制统一标准》中的规定选用适当的线宽组。 在 CAD 的绘制中，也可只设定线型，不设定线宽，以满足不同比例的出图需要。在第九章的图形输出中将有详细地介绍，读者若想知道如何省略设定线型这一步骤，可先跳到第九章查阅相关的打印出图。 u 建筑内外部大小 建筑的内外部的大小，是根据标准的柱距或开间模数的倍数来进行的。在本章的随堂讲解中将详细地介绍建筑模数的分类及应用。这里就不多作叙述。 u 图例 由于建筑平面图采纳较小的比例绘制，所以平面图上的墙、门窗和楼梯等都是以图例表示的。对于常用的建筑构件，在国家标准《建筑制图标准》中都有图例，如在平面图中使用了“国标”上未列的图例，应在图纸的适当位置全部列出，并加以说明。 u 尺寸标注及文字标注说明 建筑平面图中的尺寸标注除了建筑的长、宽等大小尺寸外，在施工图深度的平面图中，图内还应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等。另外，建筑平面图应标注房间的名称或编号，还有门窗的编号。而且，假如要表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号。 u 建筑朝向 建筑平面图中是用指北针来表示新建建筑的朝向的。指北针应按“国标”规定绘制，具体绘制方法在上一章“总平面图的绘制”已做介绍，在此不...
