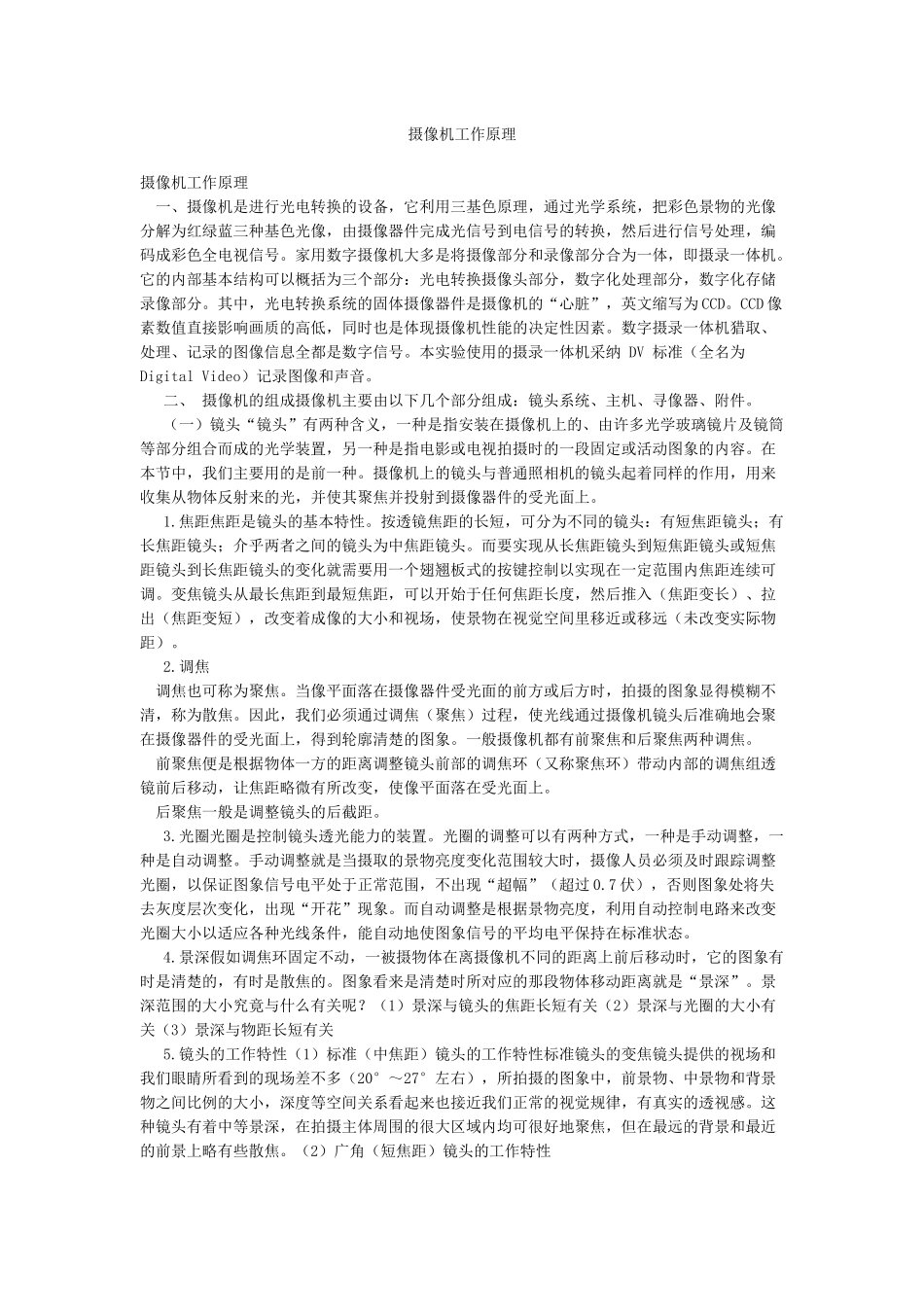

摄像机工作原理摄像机工作原理 一、摄像机是进行光电转换的设备，它利用三基色原理，通过光学系统，把彩色景物的光像分解为红绿蓝三种基色光像，由摄像器件完成光信号到电信号的转换，然后进行信号处理，编码成彩色全电视信号。家用数字摄像机大多是将摄像部分和录像部分合为一体，即摄录一体机。它的内部基本结构可以概括为三个部分：光电转换摄像头部分，数字化处理部分，数字化存储录像部分。其中，光电转换系统的固体摄像器件是摄像机的“心脏”，英文缩写为 CCD。CCD 像素数值直接影响画质的高低，同时也是体现摄像机性能的决定性因素。数字摄录一体机猎取、处理、记录的图像信息全都是数字信号。本实验使用的摄录一体机采纳 DV 标准（全名为Digital Video）记录图像和声音。 二、 摄像机的组成摄像机主要由以下几个部分组成：镜头系统、主机、寻像器、附件。 （一）镜头“镜头”有两种含义，一种是指安装在摄像机上的、由许多光学玻璃镜片及镜筒等部分组合而成的光学装置，另一种是指电影或电视拍摄时的一段固定或活动图象的内容。在本节中，我们主要用的是前一种。摄像机上的镜头与普通照相机的镜头起着同样的作用，用来收集从物体反射来的光，并使其聚焦并投射到摄像器件的受光面上。 1.焦距焦距是镜头的基本特性。按透镜焦距的长短，可分为不同的镜头：有短焦距镜头；有长焦距镜头；介乎两者之间的镜头为中焦距镜头。而要实现从长焦距镜头到短焦距镜头或短焦距镜头到长焦距镜头的变化就需要用一个翅翘板式的按键控制以实现在一定范围内焦距连续可调。变焦镜头从最长焦距到最短焦距，可以开始于任何焦距长度，然后推入（焦距变长）、拉出（焦距变短），改变着成像的大小和视场，使景物在视觉空间里移近或移远（未改变实际物距）。 2.调焦 调焦也可称为聚焦。当像平面落在摄像器件受光面的前方或后方时，拍摄的图象显得模糊不清，称为散焦。因此，我们必须通过调焦（聚焦）过程，使光线通过摄像机镜头后准确地会聚在摄像器件的受光面上，得到轮廓清楚的图象。一般摄像机都有前聚焦和后聚焦两种调焦。 前聚焦便是根据物体一方的距离调整镜头前部的调焦环（又称聚焦环）带动内部的调焦组透镜前后移动，让焦距略微有所改变，使像平面落在受光面上。 后聚焦一般是调整镜头的后截距。 3.光圈光圈是控制镜头透光能力的装置。光圈的调整可以有两种方式，一种是手动调整，一种是自动调整。手动调整就是当摄取的景物亮度变化范围较大...
