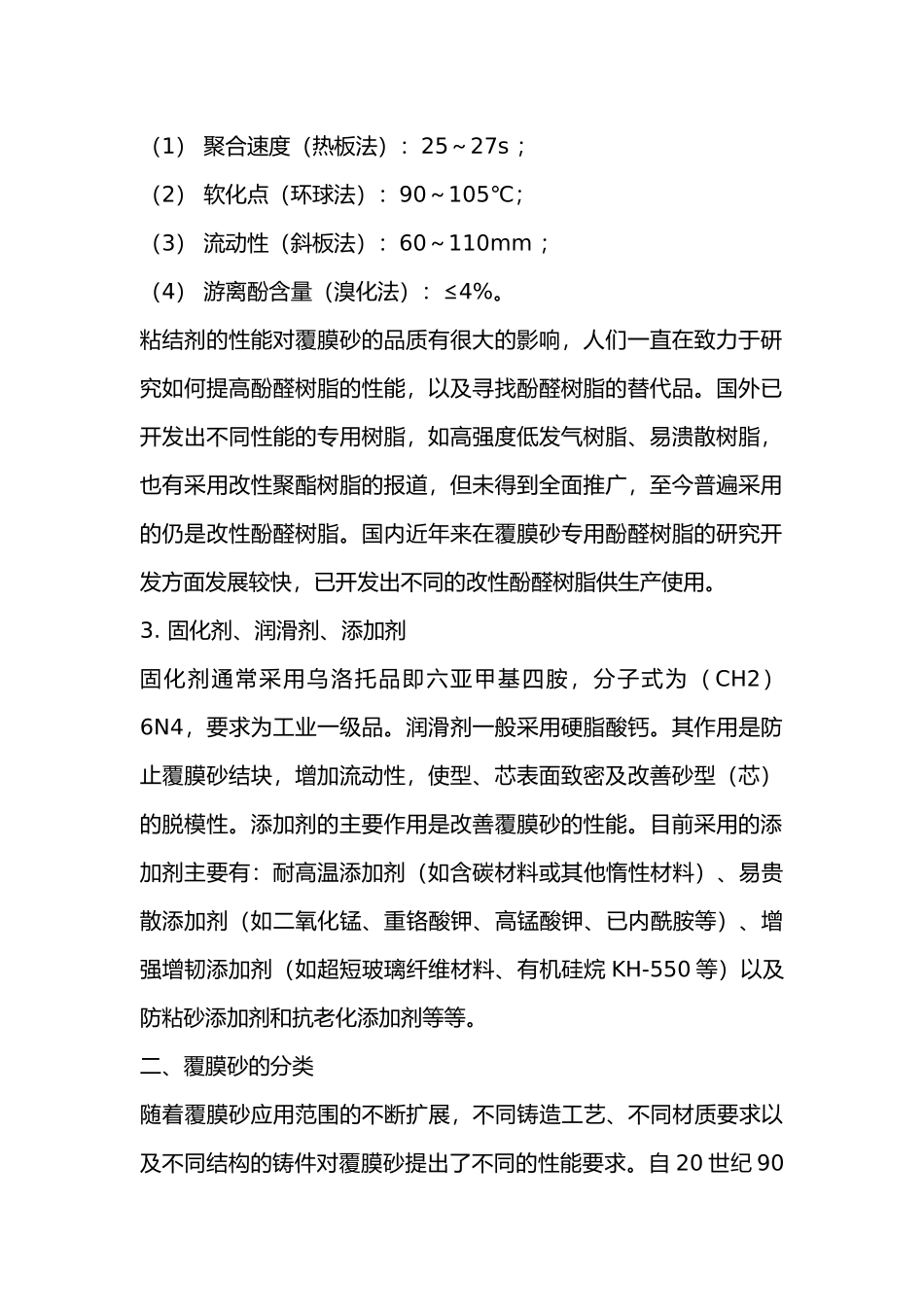

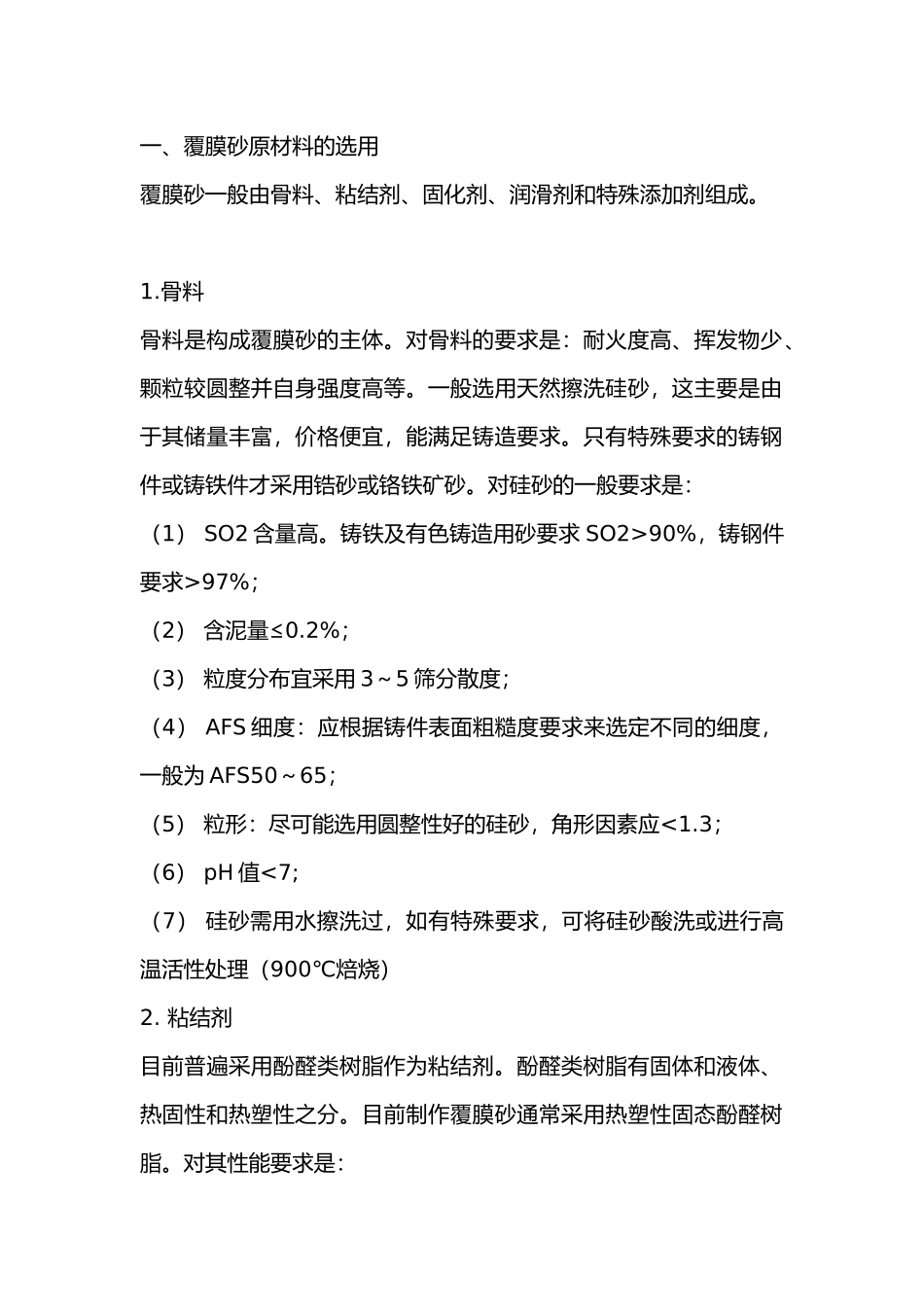

一、覆膜砂原材料的选用覆膜砂一般由骨料、粘结剂、固化剂、润滑剂和特殊添加剂组成。1.骨料 骨料是构成覆膜砂的主体。对骨料的要求是：耐火度高、挥发物少、颗粒较圆整并自身强度高等。一般选用天然擦洗硅砂，这主要是由于其储量丰富，价格便宜，能满足铸造要求。只有特殊要求的铸钢件或铸铁件才采用锆砂或铬铁矿砂。对硅砂的一般要求是：（1） SO2 含量高。铸铁及有色铸造用砂要求 SO2>90%，铸钢件要求>97%；（2） 含泥量≤0.2%； （3） 粒度分布宜采用 3～5 筛分散度； （4） AFS 细度：应根据铸件表面粗糙度要求来选定不同的细度，一般为 AFS50～65；（5） 粒形：尽可能选用圆整性好的硅砂，角形因素应<1.3； （6） pH 值<7; （7） 硅砂需用水擦洗过，如有特殊要求，可将硅砂酸洗或进行高温活性处理（900℃焙烧） 2. 粘结剂 目前普遍采用酚醛类树脂作为粘结剂。酚醛类树脂有固体和液体、热固性和热塑性之分。目前制作覆膜砂通常采用热塑性固态酚醛树脂。对其性能要求是： （1） 聚合速度（热板法）：25～27s ；（2） 软化点（环球法）：90～105℃； （3） 流动性（斜板法）：60～110mm ；（4） 游离酚含量（溴化法）：≤4%。 粘结剂的性能对覆膜砂的品质有很大的影响，人们一直在致力于研究如何提高酚醛树脂的性能，以及寻找酚醛树脂的替代品。国外已开发出不同性能的专用树脂，如高强度低发气树脂、易溃散树脂，也有采用改性聚酯树脂的报道，但未得到全面推广，至今普遍采用的仍是改性酚醛树脂。国内近年来在覆膜砂专用酚醛树脂的研究开发方面发展较快，已开发出不同的改性酚醛树脂供生产使用。3. 固化剂、润滑剂、添加剂 固化剂通常采用乌洛托品即六亚甲基四胺，分子式为（ CH2） 6N4，要求为工业一级品。润滑剂一般采用硬脂酸钙。其作用是防止覆膜砂结块，增加流动性，使型、芯表面致密及改善砂型（芯）的脱模性。添加剂的主要作用是改善覆膜砂的性能。目前采用的添加剂主要有：耐高温添加剂（如含碳材料或其他惰性材料）、易贵散添加剂（如二氧化锰、重铬酸钾、高锰酸钾、已内酰胺等）、增强增韧添加剂（如超短玻璃纤维材料、有机硅烷 KH-550 等）以及防粘砂添加剂和抗老化添加剂等等。 二、覆膜砂的分类 随着覆膜砂应用范围的不断扩展，不同铸造工艺、不同材质要求以及不同结构的铸件对覆膜砂提出了不同的性能要求。自 20 世纪 90年代以来，国内开发了不同性能的覆膜砂，按其性能特点来划分，...
