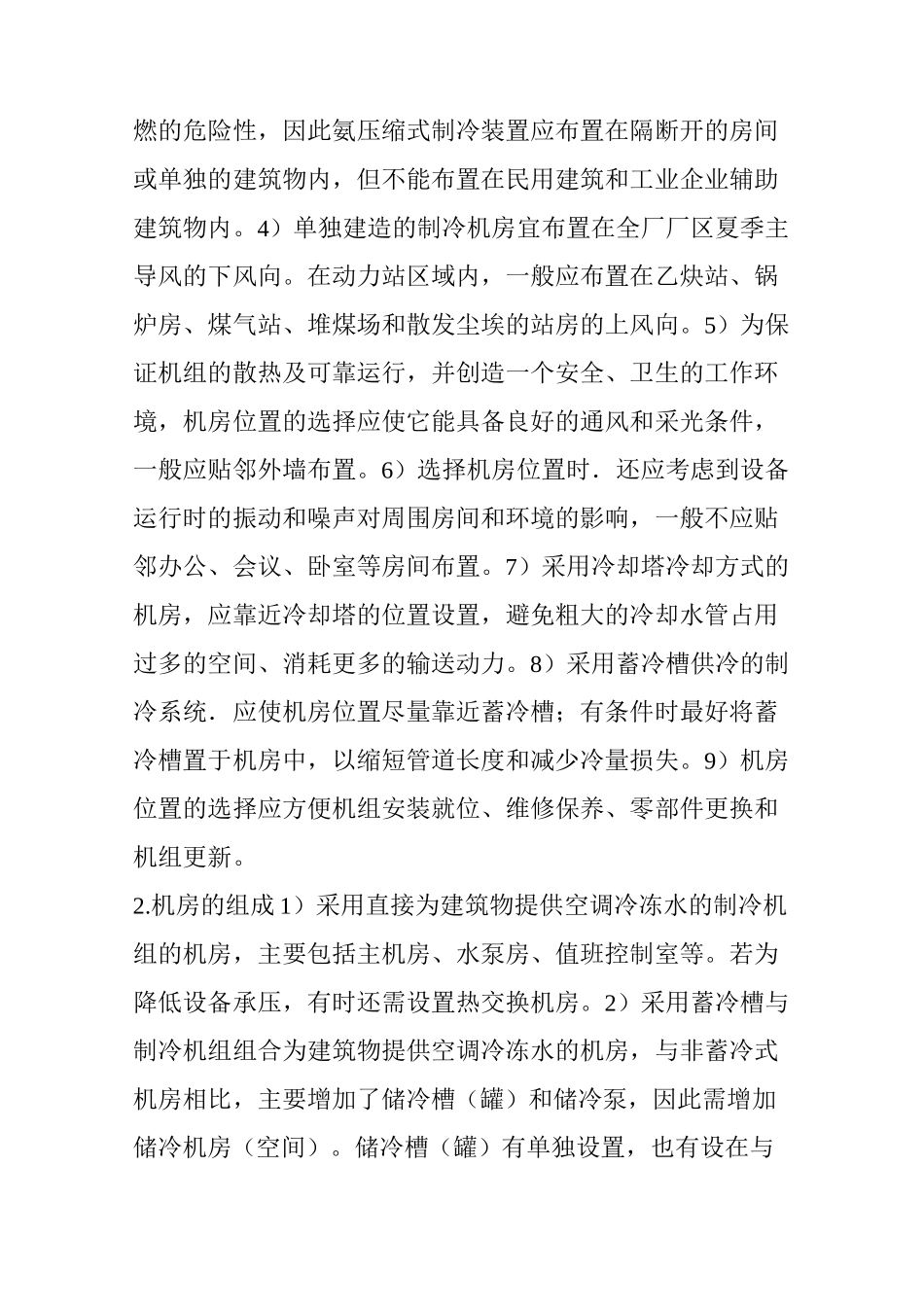

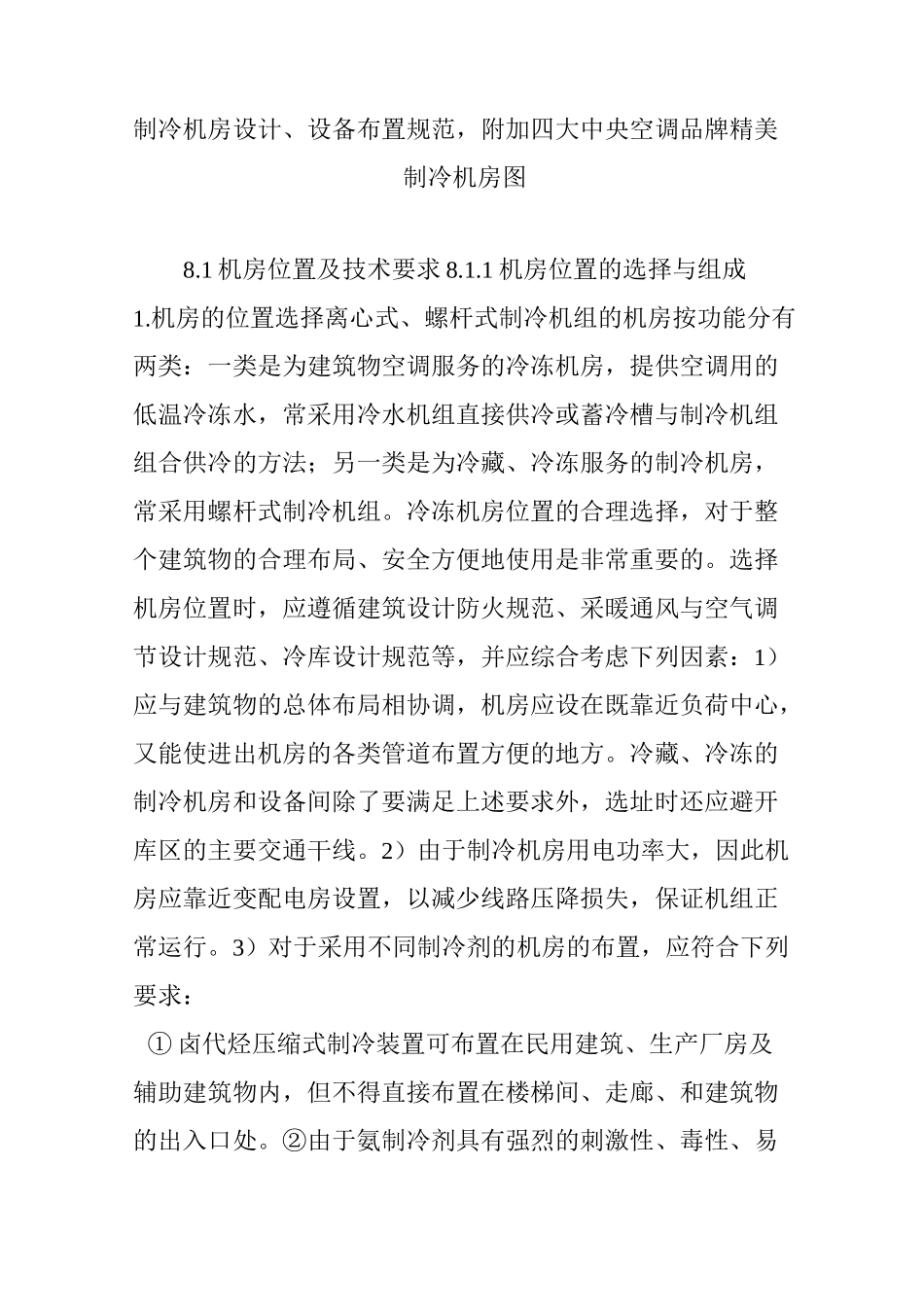

制冷机房设计、设备布置规范,附加四大中央空调品牌精美制冷机房图8.1 机房位置及技术要求 8.1.1 机房位置的选择与组成1.机房的位置选择离心式、螺杆式制冷机组的机房按功能分有两类:一类是为建筑物空调服务的冷冻机房,提供空调用的低温冷冻水,常采用冷水机组直接供冷或蓄冷槽与制冷机组组合供冷的方法;另一类是为冷藏、冷冻服务的制冷机房,常采用螺杆式制冷机组。冷冻机房位置的合理选择,对于整个建筑物的合理布局、安全方便地使用是非常重要的。选择机房位置时,应遵循建筑设计防火规范、采暖通风与空气调节设计规范、冷库设计规范等,并应综合考虑下列因素:1)应与建筑物的总体布局相协调,机房应设在既靠近负荷中心,又能使进出机房的各类管道布置方便的地方。冷藏、冷冻的制冷机房和设备间除了要满足上述要求外,选址时还应避开库区的主要交通干线。2)由于制冷机房用电功率大,因此机房应靠近变配电房设置,以减少线路压降损失,保证机组正常运行。3)对于采用不同制冷剂的机房的布置,应符合下列要求:① 卤代烃压缩式制冷装置可布置在民用建筑、生产厂房及辅助建筑物内,但不得直接布置在楼梯间、走廊、和建筑物的出入口处。②由于氨制冷剂具有强烈的刺激性、毒性、易燃的危险性,因此氨压缩式制冷装置应布置在隔断开的房间或单独的建筑物内,但不能布置在民用建筑和工业企业辅助建筑物内。4)单独建造的制冷机房宜布置在全厂厂区夏季主导风的下风向。在动力站区域内,一般应布置在乙炔站、锅炉房、煤气站、堆煤场和散发尘埃的站房的上风向。5)为保证机组的散热及可靠运行,并创造一个安全、卫生的工作环境,机房位置的选择应使它能具备良好的通风和采光条件,一般应贴邻外墙布置。6)选择机房位置时.还应考虑到设备运行时的振动和噪声对周围房间和环境的影响,一般不应贴邻办公、会议、卧室等房间布置。7)采用冷却塔冷却方式的机房,应靠近冷却塔的位置设置,避免粗大的冷却水管占用过多的空间、消耗更多的输送动力。8)采用蓄冷槽供冷的制冷系统.应使机房位置尽量靠近蓄冷槽;有条件时最好将蓄冷槽置于机房中,以缩短管道长度和减少冷量损失。9)机房位置的选择应方便机组安装就位、维修保养、零部件更换和机组更新。2.机房的组成 1)采用直接为建筑物提供空调冷冻水的制冷机组的机房,主要包括主机房、水泵房、值班控制室等。若为降低设备承压,有时还需设置热交换机房。2)采用蓄冷槽与制冷机组组合为建筑物提供空调冷...
