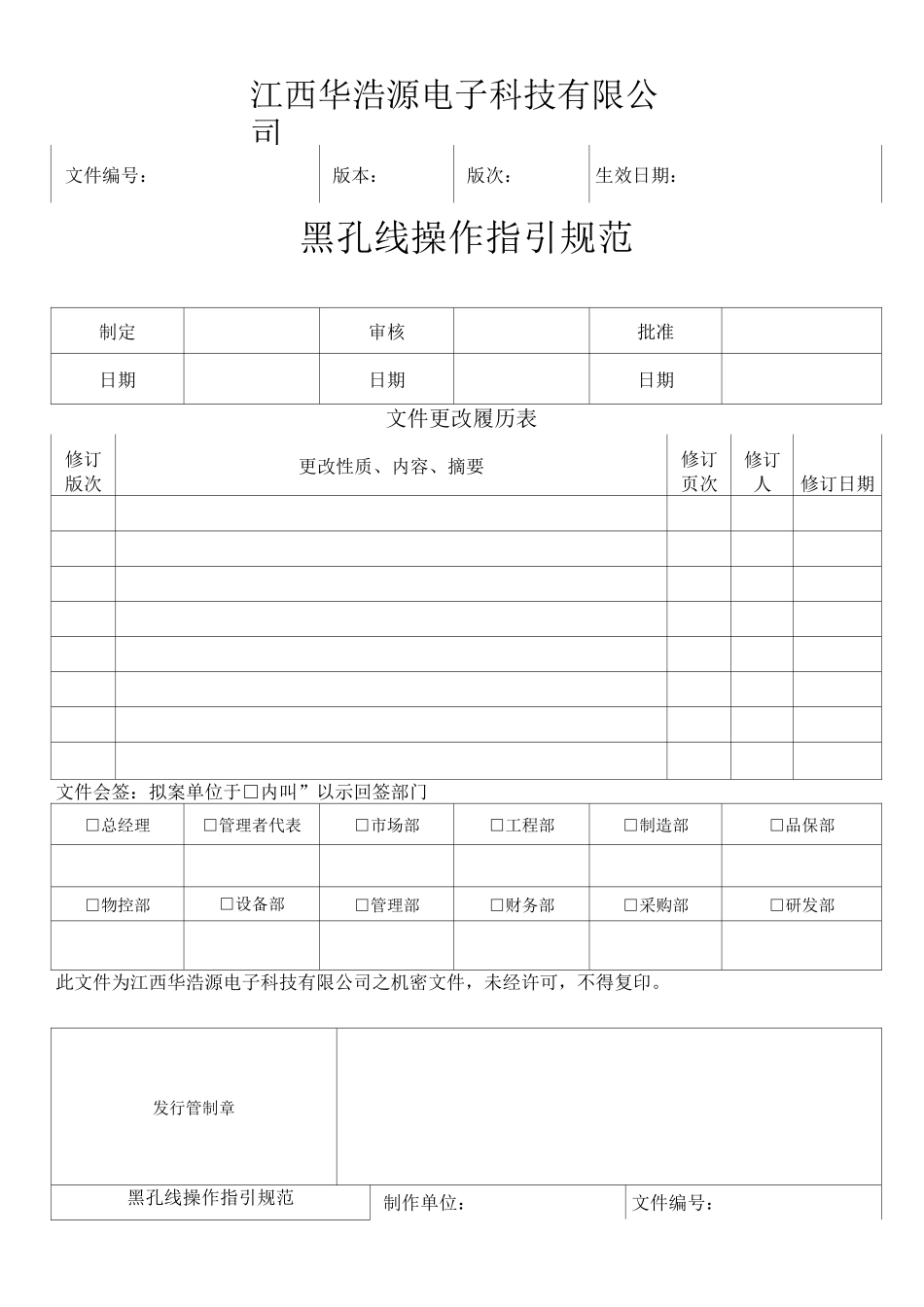

江西华浩源电子科技有限公司文件编号：版本：版次：生效日期：黑孔线操作指引规范制定审核批准日期日期日期文件更改履历表修订版次更改性质、内容、摘要修订页次修订人修订日期文件会签：拟案单位于□内叫”以示回签部门□总经理□管理者代表□市场部□工程部□制造部□品保部□物控部□设备部□管理部□财务部□采购部□研发部此文件为江西华浩源电子科技有限公司之机密文件，未经许可，不得复印。发行管制章黑孔线操作指引规范制作单位：文件编号：生效日期：版本号：总页数：第 1 页共 7 页一、目的1.1 为黑孔线提供一份标准的操作规范，作为现场作业人员的操作标准；1.2 作为新员工的训练教材，新员工经培训合格并得到许可后可以进行生产操作。二、范围2.1 本规定适用于华浩源电子科技有限公司黑孔工序。三、责任3.1 生产部：负责具体生产操作，药水维护、调整、设备保养；3.2 工艺部：负责参数提供，技术支援及药水分析和电流指示；3.3 设备部：负责为生产设备提供维修保养工作；3.4 品质部：负责对生产品质的评判，鉴定以及生产过程稽查。四、定义4.1 微蚀：去除板面氧化及粗化铜面作用；4.2 整孔：去除孔壁钻污、胶渣及调整孔壁的电荷以便提高孔壁吸附碳粉的能力；4.3 黑孔：在正负电荷相吸的作用下使孔内沉积一层密着性和均匀性 4.4 微蚀：去除板面残留黑孔液，使板面颜色均匀；4.5 抗氧化：去除板面轻微氧化。五、生产流程入板一微蚀 1 一溢流水洗一除油一溢流水洗一黑孔 1 一强风吹干一热风烘干 1 一检查 1 一水洗一调整一水洗一黑孔 2一强风吹干一热风烘干 2—检查 2-预微蚀一微蚀 2-水洗一抗氧化一水洗一强风吹干一热风烘干 3—收板六、参数设定槽体控制项目控制范围最适值温度设定值浴命备注微蚀 1#SPS80-120g/L100g/L30±2°C30C铜含量〉25g/lH2SO42-4%3%铜含量<25g/L<25g/L压力上喷：0.8-1.5kg/cm21.2kg/cm2下喷：0.8-1.5kg/cm21.2kg/cm2清洁清洁剂0.2-0.3N0.25N50±2°C50C4m2/l整孔整孔剂0.2-0.4N0.3N34±2C34C4m2/l黑孔黑孔剂固形物:2%-3%2.5%30±2C30C粒径〉500nm或 1000BSF/L或使用时间每生产 100m2 补加黑孔液 2L,若浓度过咼可以补加 1%当0.15N黑孔线操作指引规范制作单位：文件编号：生效日期：版本号：总页数：第 2 页共 7 页量:0.10-0.20N达到 1 年的纯水补充液位PH>9.5SPS30-80g/L50g/LH2SO42-4%3%微蚀 2#铜含量<25g/L<25g/L30±2C30C铜含量〉25g/l压力上喷：0.8-1.5kg/cm21....
