模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真

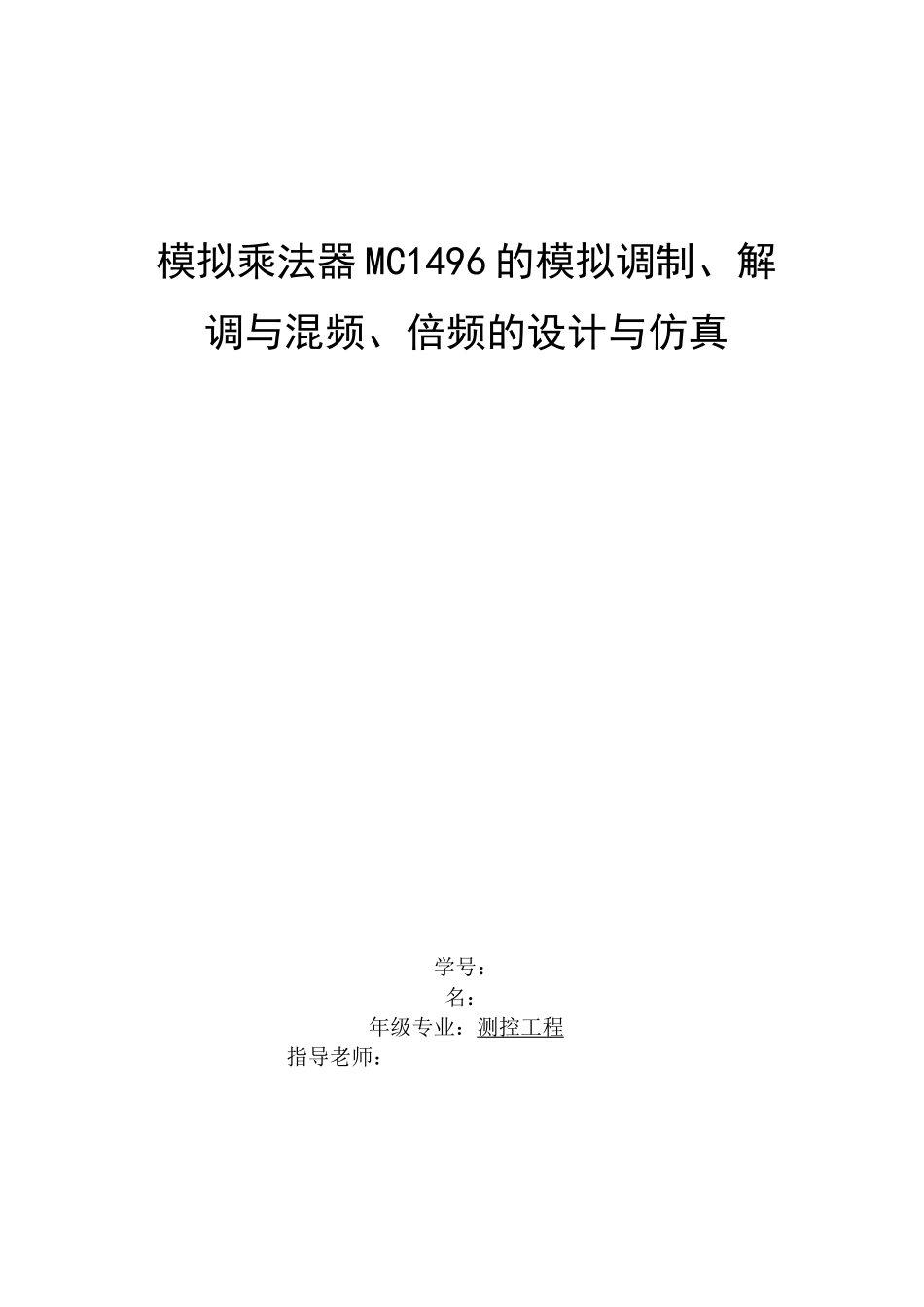

模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真_第1页
1/16

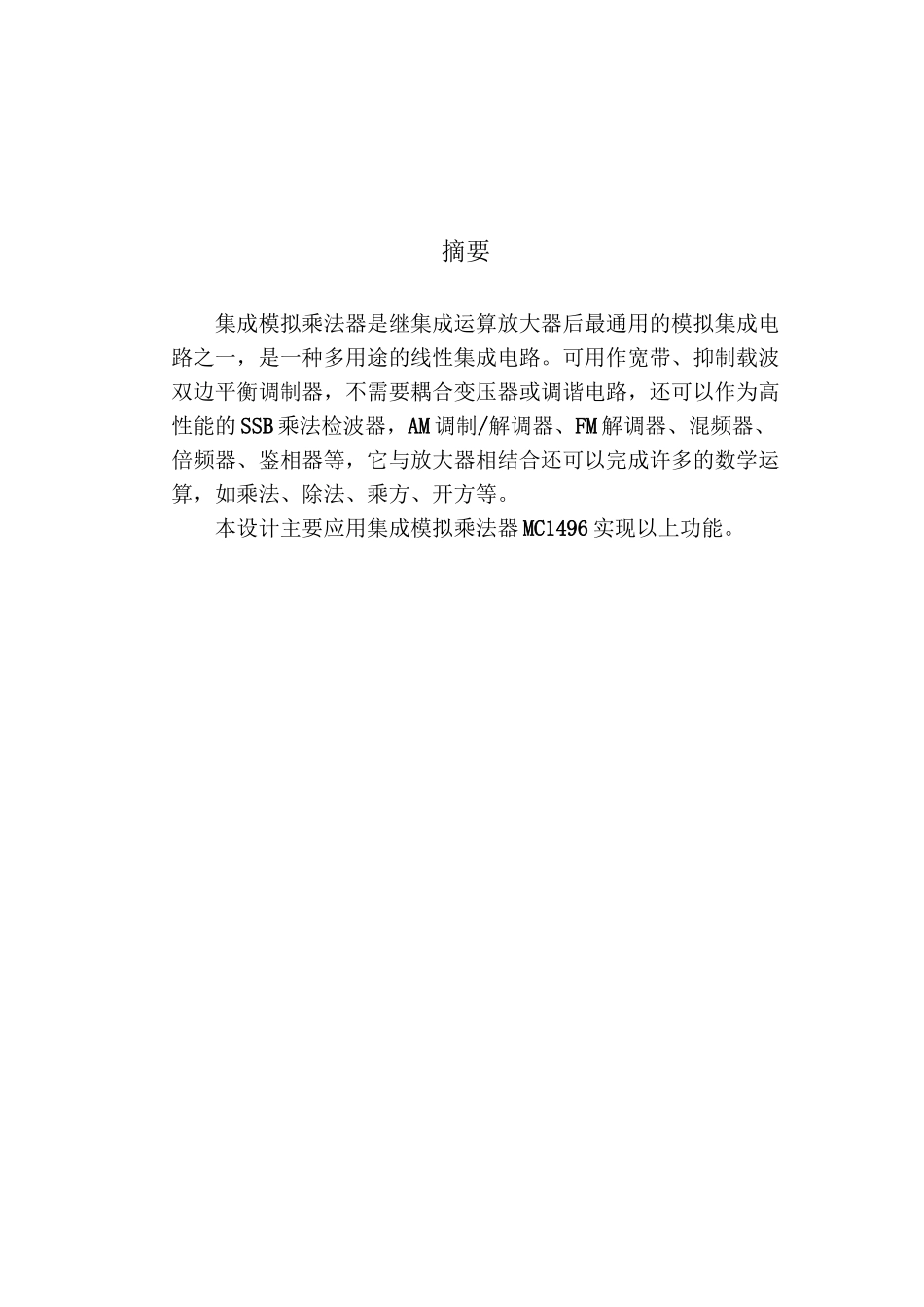

模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真_第2页
2/16

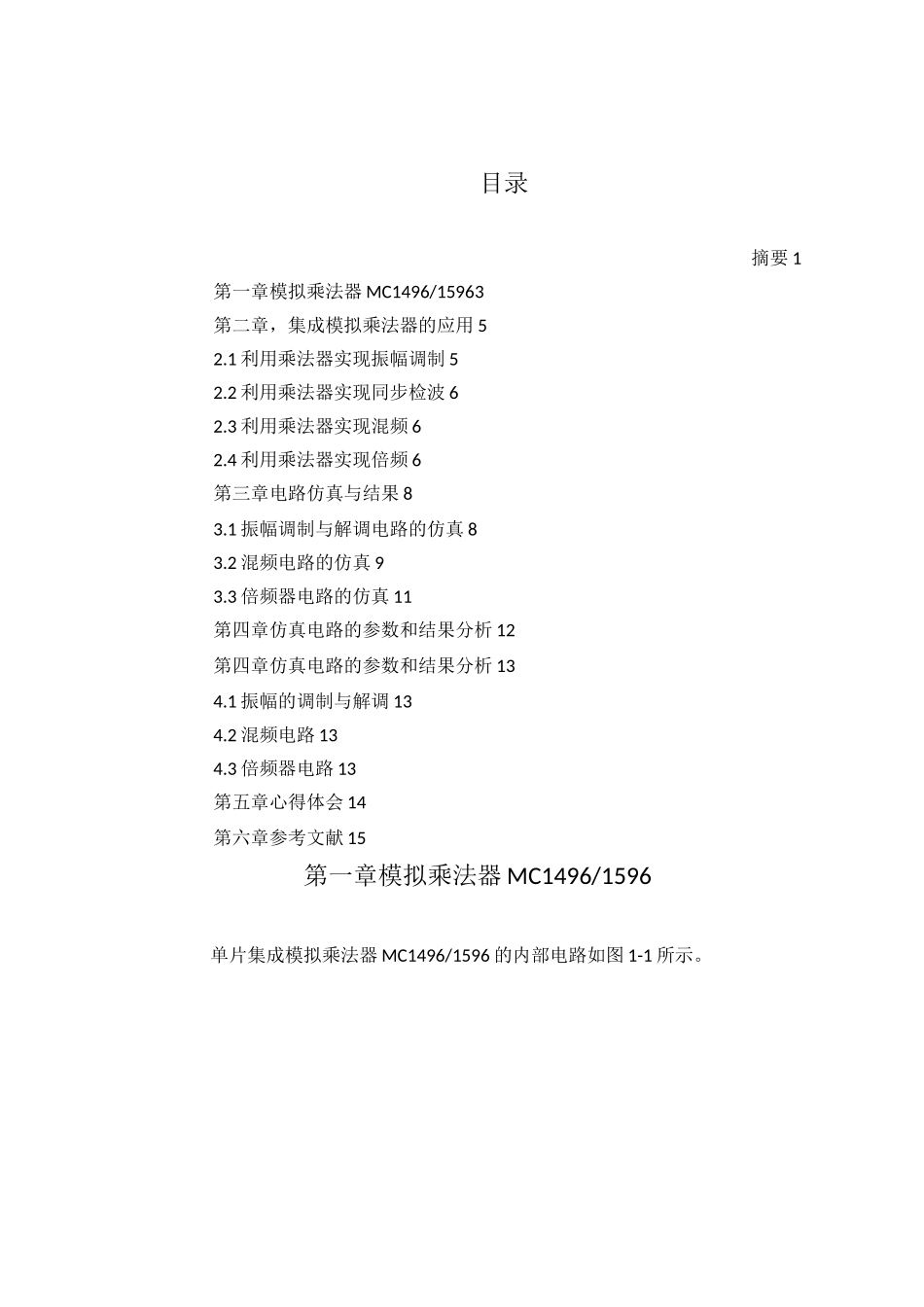

模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真_第3页
3/16
模拟乘法器 MC1496 的模拟调制、解调与混频、倍频的设计与仿真学号:名:年级专业:测控工程指导老师:摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一,是一种多用途的线性集成电路。可用作宽带、抑制载波双边平衡调制器,不需要耦合变压器或调谐电路,还可以作为高性能的 SSB 乘法检波器,AM 调制/解调器、FM 解调器、混频器、倍频器、鉴相器等,它与放大器相结合还可以完成许多的数学运算,如乘法、除法、乘方、开方等。本设计主要应用集成模拟乘法器 MC1496 实现以上功能。目录摘要 1第一章模拟乘法器 MC1496/15963第二章,集成模拟乘法器的应用 52.1 利用乘法器实现振幅调制 52.2 利用乘法器实现同步检波 62.3 利用乘法器实现混频 62.4 利用乘法器实现倍频 6第三章电路仿真与结果 83.1 振幅调制与解调电路的仿真 83.2 混频电路的仿真 93.3 倍频器电路的仿真 11第四章仿真电路的参数和结果分析 12第四章仿真电路的参数和结果分析 134.1 振幅的调制与解调 134.2 混频电路 134.3 倍频器电路 13第五章心得体会 14第六章参考文献 15第一章模拟乘法器 MC1496/1596单片集成模拟乘法器 MC1496/1596 的内部电路如图 1-1 所示。图 1-1 单片集成模拟相乘器 MC1496/1596 的内部电路图中晶体管 VT]〜VT4组成双差分放大器,VT5、VT6组成单差分放大器,用以激励 VT]〜VT4;VT7、VT8、VD 及相应的电阻等组成多路电流源电路、VT7、VT8分别给 VT5、VT6、提供 I0/2 的恒流电流;R 为外接电阻,可用以调节I0/2 的大小。另外,由 VT5、VT6两管的发射级引出接线端 2 和 3,外接电阻 Ry,利用 Ry的负反馈作用可以扩大输入电压 u2的动态范围。RC为外接负yy2C载电阻。MC1496 型模拟乘法器只适用与频率比较低的场合,一般工作在 1MHZ 一下的频率。双差分对模拟乘法器 MC1496/1495 的差值输出电流为:i 沁2 卄 th—一 Ryi2VT丿MC1496/1596 广泛用于调幅及解调、混频等电路中,但应用时VT^VT?、VT3、VT4、VT5、VT6晶体管的基极均需外加偏置电压(即在 8 与 10端、1 与 4 端间加直流电压),方能正常工作。通常把 8、10 端称为 X 端 Y 端,输入参考电压 v;4、1 端称为 Y 输入端,输入信号电压 v。12集成模拟乘法器 MC1496/1596 参数:参歟名称■/单位测试条件MC1496/MC159C载波馈入/pV兀审口丽(正弦)40〔载漏〕/r=lkHz140fc=gMHs/nVK=300mVC 方波)a.04fc=ik...
