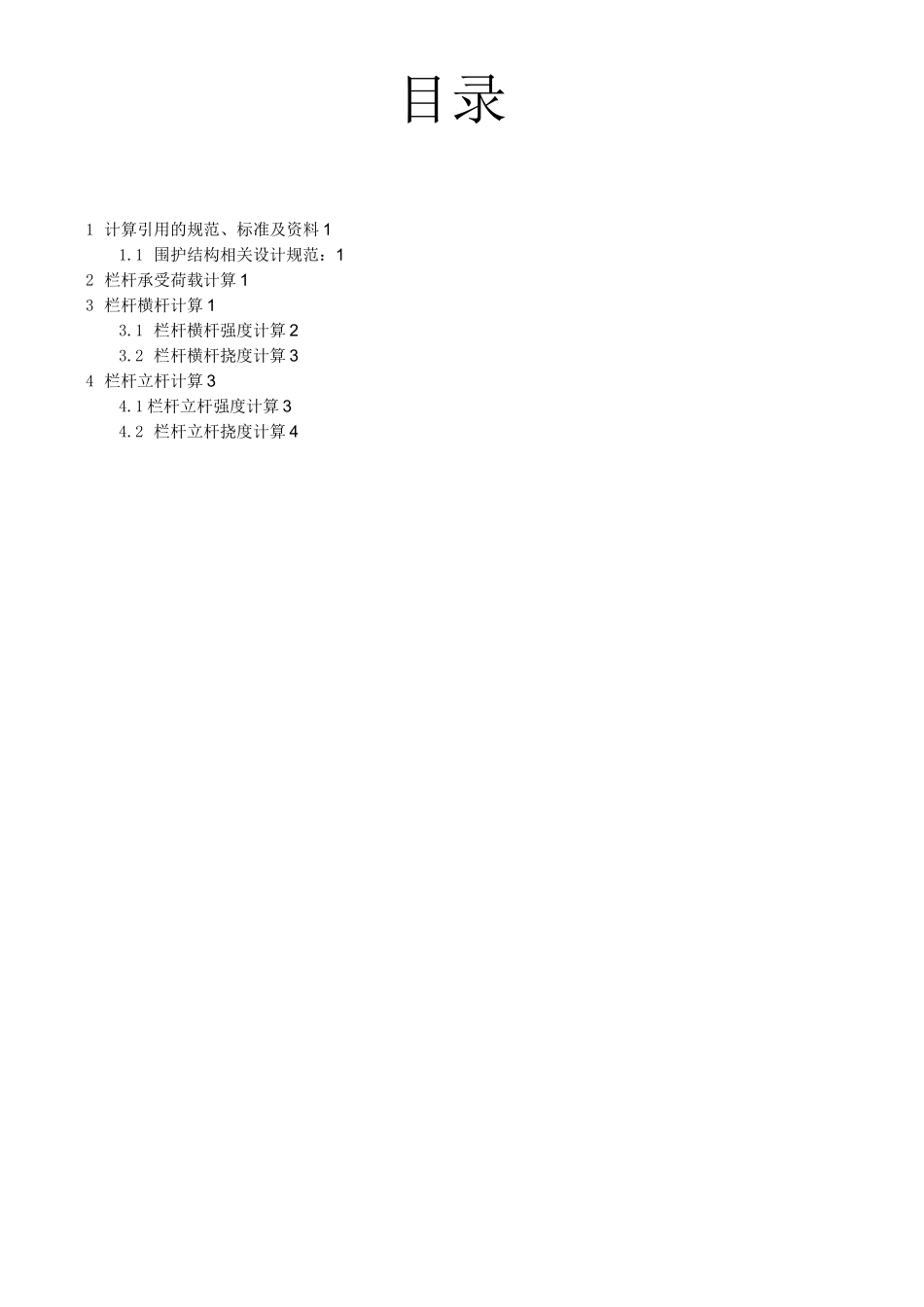

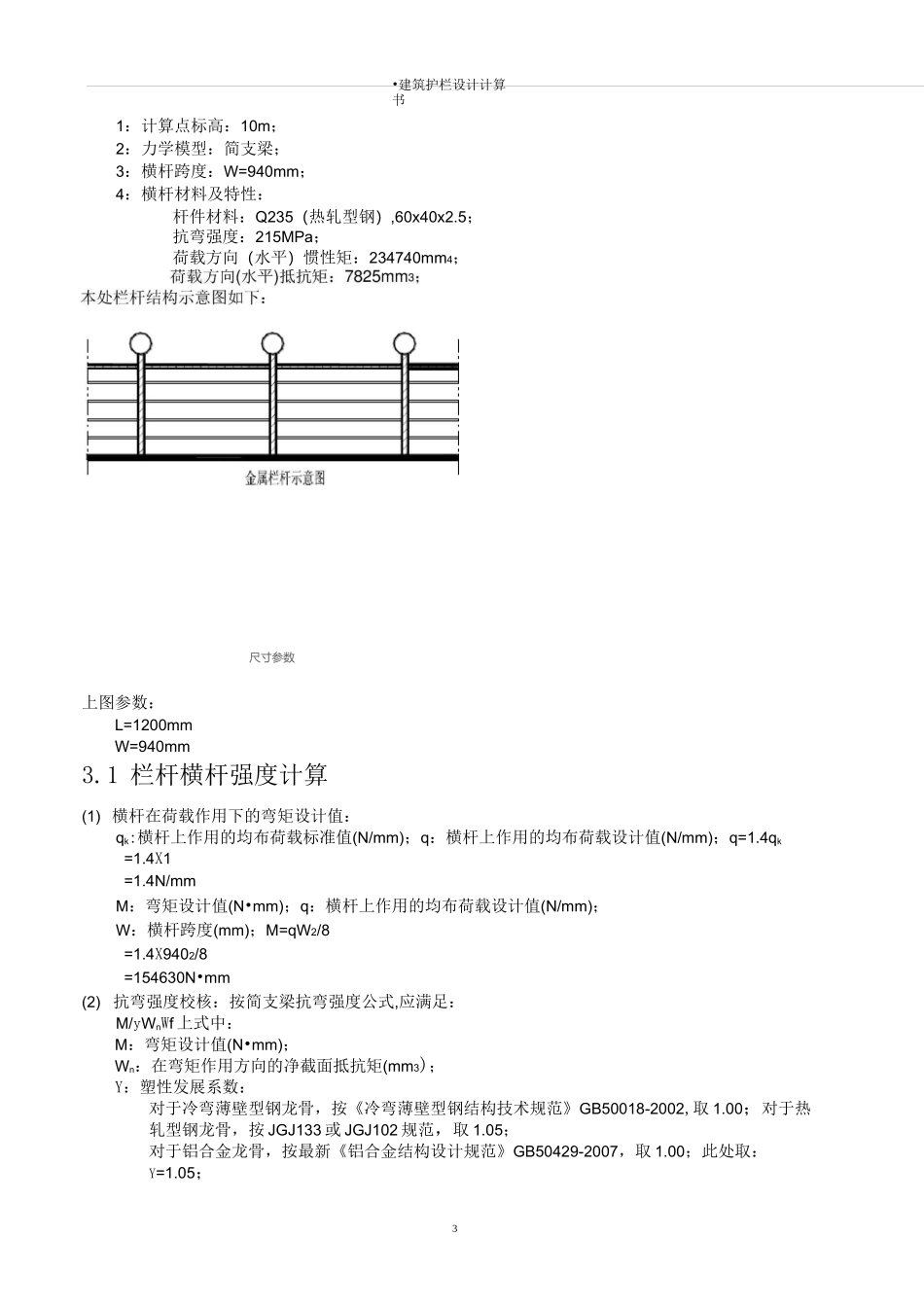

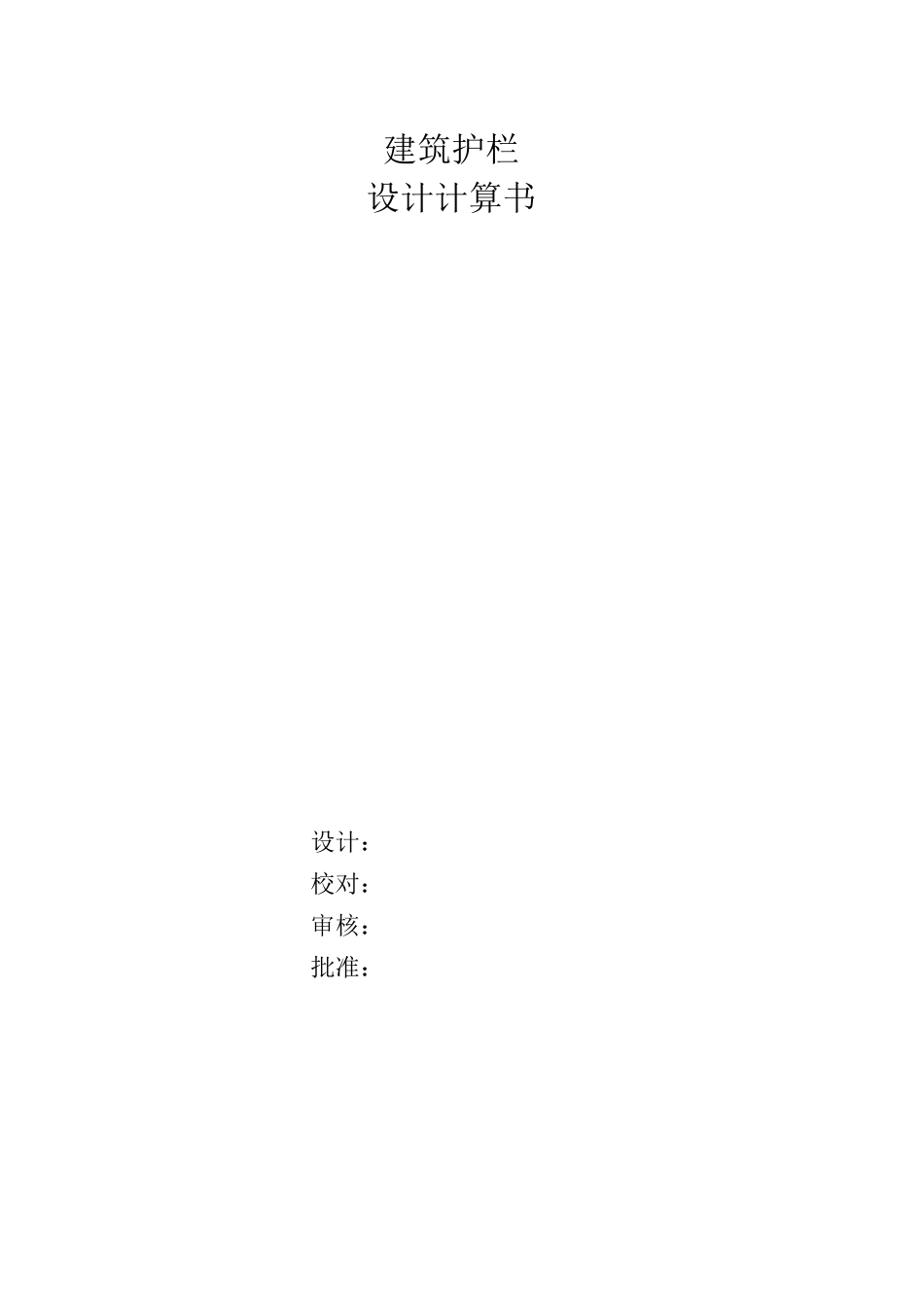

建筑护栏设计计算书设计：校对：审核：批准：目录1 计算引用的规范、标准及资料 11.1 围护结构相关设计规范：12 栏杆承受荷载计算 13 栏杆横杆计算 13.1 栏杆横杆强度计算 23.2 栏杆横杆挠度计算 34 栏杆立杆计算 34.1 栏杆立杆强度计算 34.2 栏杆立杆挠度计算 4•建筑护栏设计计算书31：计算点标高：10m；2：力学模型：简支梁；3：横杆跨度：W=940mm；4：横杆材料及特性：杆件材料：Q235（热轧型钢）,60x40x2.5；抗弯强度：215MPa；荷载方向（水平）惯性矩：234740mm4；尺寸参数上图参数：L=1200mmW=940mm3.1 栏杆横杆强度计算(1) 横杆在荷载作用下的弯矩设计值：qk:横杆上作用的均布荷载标准值(N/mm)；q：横杆上作用的均布荷载设计值(N/mm)；q=1.4qk=1.4X1=1.4N/mmM：弯矩设计值(N•mm)；q：横杆上作用的均布荷载设计值(N/mm)；W：横杆跨度(mm)；M=qW2/8=1.4X9402/8=154630N•mm(2) 抗弯强度校核：按简支梁抗弯强度公式,应满足：M/yWnWf 上式中：M：弯矩设计值(N•mm)；Wn：在弯矩作用方向的净截面抵抗矩(mm3)；Y：塑性发展系数：对于冷弯薄壁型钢龙骨，按《冷弯薄壁型钢结构技术规范》GB50018-2002,取 1.00；对于热轧型钢龙骨，按 JGJ133 或 JGJ102 规范，取 1.05；对于铝合金龙骨，按最新《铝合金结构设计规范》GB50429-2007，取 1.00；此处取：Y=1.05；•建筑护栏设计计算书2f：横杆的抗弯强度设计值，取 215MPa；则：M/YWn=154630/1.05/7825=l8.82MPaW215MPa横杆的抗弯强度满足要求。3.2 栏杆横杆挠度计算I：横杆惯性矩：234740mm4E：钢材的弹性模量，为 206000MPa；qk:横杆上作用的均布荷载标准值(N/mm)；实际挠度计算值为：df=5qkW4/384EI=5X1X9404/384/206000/234740=0.21mm而 df,lim=940/250=3.76mm所以横杆的挠度满足设计要求！4 栏杆立杆计算基本参数：1：计算点标高：10m；2：力学模型：悬臂梁；3：立杆跨度：L=1200mm；4：立杆材料及特性：杆件材料：Q235(热轧型钢),60x40x3抗弯强度：215MPa荷载方向惯性矩：273850mm4荷载方向抵抗矩：9128mm3本处立杆按悬臂梁力学模型进行设计计算。4.1 栏杆立杆强度计算(1) 栏杆立杆荷载设计计算：P：横杆传递的作用力设计值(N)；q：横杆上作用的均布荷载设计值(N/mm)；W：横杆跨度(mm)；P=qW=1.4X940=1316N(2) 横杆力作用下在立杆根部产生的弯矩设计值：M：横杆力作用下在立杆根部产生的弯矩设计值(N・mm)；P：横杆传递的作用力设计值(N)；L：立杆跨度(mm)；...
