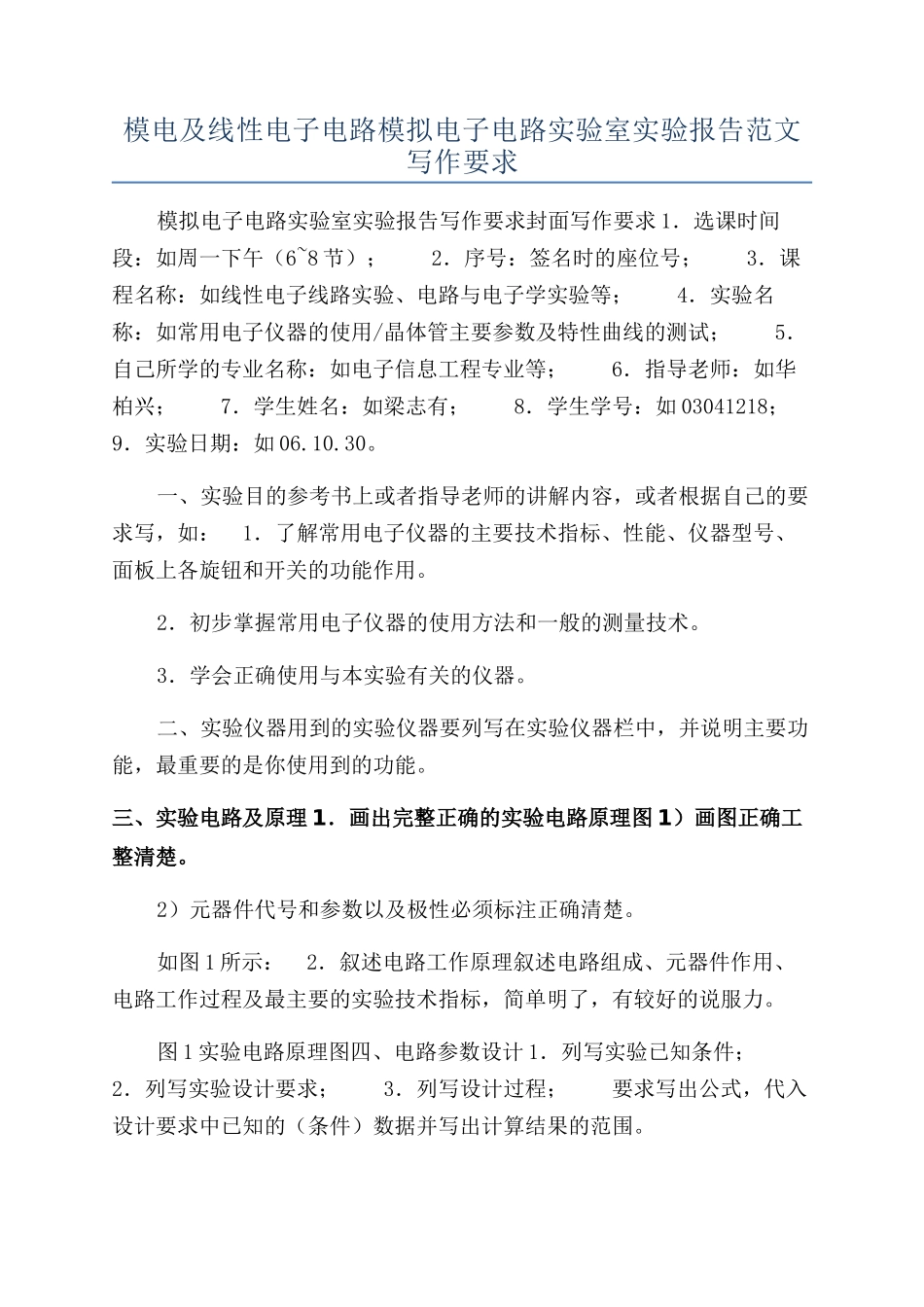

模电及线性电子电路模拟电子电路实验室实验报告范文写作要求模拟电子电路实验室实验报告写作要求封面写作要求 1．选课时间段：如周一下午（6~8 节）； 2．序号：签名时的座位号； 3．课程名称：如线性电子线路实验、电路与电子学实验等； 4．实验名称：如常用电子仪器的使用/晶体管主要参数及特性曲线的测试； 5．自己所学的专业名称：如电子信息工程专业等； 6．指导老师：如华柏兴； 7．学生姓名：如梁志有； 8．学生学号：如 03041218； 9．实验日期：如 06.10.30。一、实验目的参考书上或者指导老师的讲解内容，或者根据自己的要求写，如： 1．了解常用电子仪器的主要技术指标、性能、仪器型号、面板上各旋钮和开关的功能作用。2．初步掌握常用电子仪器的使用方法和一般的测量技术。3．学会正确使用与本实验有关的仪器。二、实验仪器用到的实验仪器要列写在实验仪器栏中，并说明主要功能，最重要的是你使用到的功能。三、实验电路及原理 1．画出完整正确的实验电路原理图 1）画图正确工整清楚。2）元器件代号和参数以及极性必须标注正确清楚。如图 1 所示： 2．叙述电路工作原理叙述电路组成、元器件作用、电路工作过程及最主要的实验技术指标，简单明了，有较好的说服力。图 1 实验电路原理图四、电路参数设计 1．列写实验已知条件； 2．列写实验设计要求； 3．列写设计过程； 要求写出公式，代入设计要求中已知的（条件）数据并写出计算结果的范围。但结果有可能是一个范围，请给出设计后的范围，最后给出取值结果。4．把设计参数标在实验原理电路图中，如在图 1 中的电阻 R2 为15KΩ。如下列写了部分设计的过程，请参考： A）偏置电路形式的选择由于分压式电流负反馈偏置电路应用十分广泛，所以本实验电路选用图 1中所示的分压式电流负反馈偏置电路。B）发射极电阻 RE 的确定因为工程估算中一般取因为 VCC 为 12 伏，所以，这里取值为 2.4V。5．把设计参数标在实验原理电路图中，如在图 1 中的电阻为 15KΩ。五、实验内容及步骤 1．列写所做的实验内容，以实验测试数据表格以及测试公式为主且配合简单的文字说明，特别注意正负符号以及单位的记录和书写。2．画出必要的波形图。六、回答实验思考题 1．回答所布置的实验思考题。2．答案尽量说明实质问题，简单明了。3．答案尽量完整。如：什么是电压有效值？什么是电压峰值？常用沟通电压表的电压测量值和示波器的电压直接测量值有什么不同？答：...
