JP柜装配规程

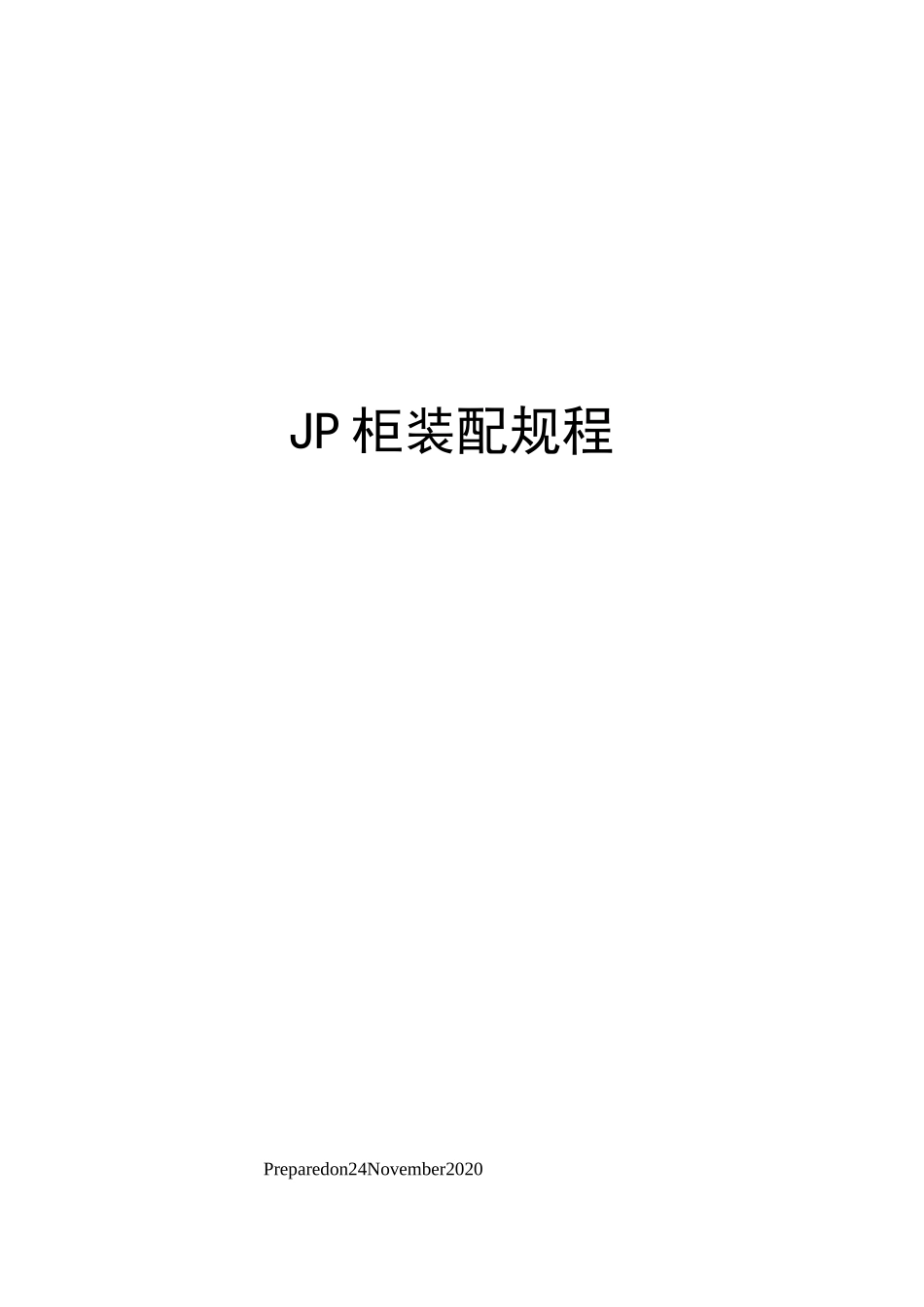

JP柜装配规程_第1页
1/15

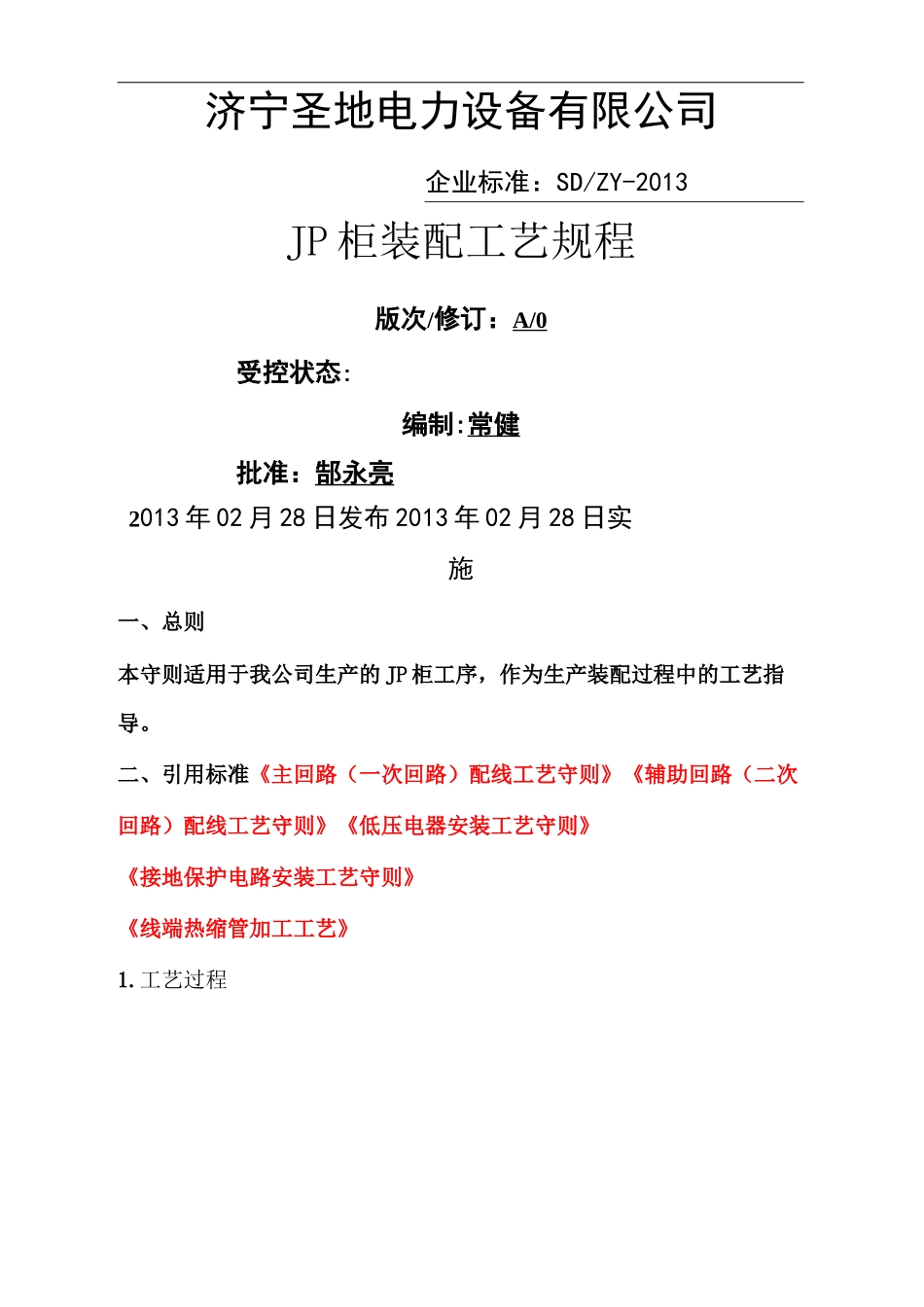

JP柜装配规程_第2页
2/15

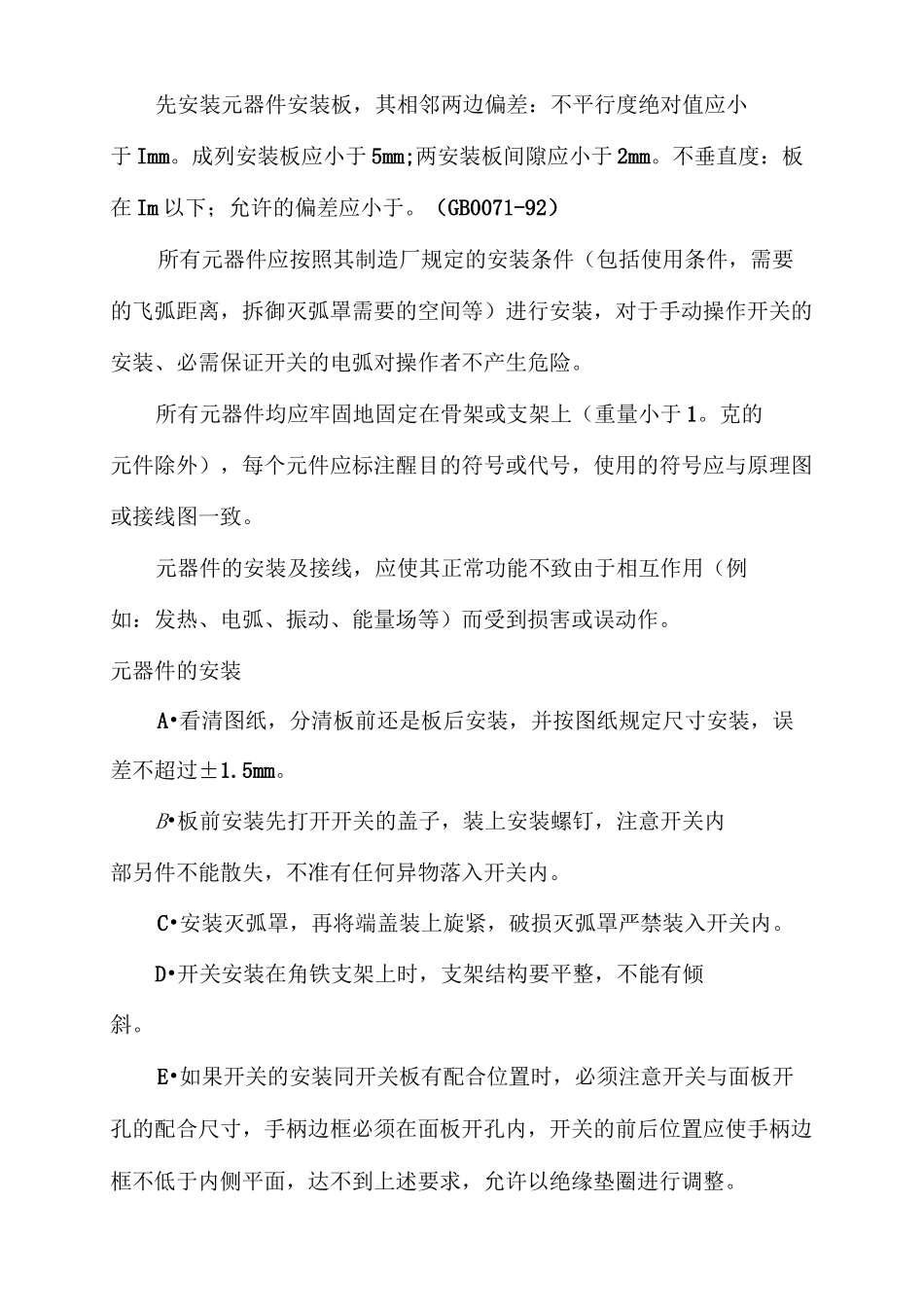

JP柜装配规程_第3页
3/15
JP 柜装配规程Preparedon24November2020济宁圣地电力设备有限公司企业标准:SD/ZY-2013JP 柜装配工艺规程版次/修订:A/0受控状态:编制:常健批准:郜永亮2013 年 02 月 28 日发布 2013 年 02 月 28 日实施一、总则本守则适用于我公司生产的 JP 柜工序,作为生产装配过程中的工艺指导。二、引用标准《主回路(一次回路)配线工艺守则》《辅助回路(二次回路)配线工艺守则》《低压电器安装工艺守则》《接地保护电路安装工艺守则》《线端热缩管加工工艺》1.工艺过程先安装元器件安装板,其相邻两边偏差:不平行度绝对值应小于 Imm。成列安装板应小于 5mm;两安装板间隙应小于 2mm。不垂直度:板在 Im 以下;允许的偏差应小于。(GB0071-92)所有元器件应按照其制造厂规定的安装条件(包括使用条件,需要的飞弧距离,拆御灭弧罩需要的空间等)进行安装,对于手动操作开关的安装、必需保证开关的电弧对操作者不产生危险。所有元器件均应牢固地固定在骨架或支架上(重量小于 1。克的元件除外),每个元件应标注醒目的符号或代号,使用的符号应与原理图或接线图一致。元器件的安装及接线,应使其正常功能不致由于相互作用(例如:发热、电弧、振动、能量场等)而受到损害或误动作。元器件的安装A•看清图纸,分清板前还是板后安装,并按图纸规定尺寸安装,误差不超过±1.5mm。B•板前安装先打开开关的盖子,装上安装螺钉,注意开关内部另件不能散失,不准有任何异物落入开关内。C•安装灭弧罩,再将端盖装上旋紧,破损灭弧罩严禁装入开关内。D•开关安装在角铁支架上时,支架结构要平整,不能有倾斜。E•如果开关的安装同开关板有配合位置时,必须注意开关与面板开孔的配合尺寸,手柄边框必须在面板开孔内,开关的前后位置应使手柄边框不低于内侧平面,达不到上述要求,允许以绝缘垫圈进行调整。F•板后安装需打开盖子,安装一定规格的螺杆要拧紧而且并二只螺帽,一只螺帽作为并紧玻璃纤维板之用。G•开关应垂直位置安装,板后接线开关必须安装在绝缘板上,面板前接线的开关允许安装在金属骨架上或绝缘板上。H•固定自动开关的结构必须平坦,不然在旋紧安装螺钉时,开关的胶木底座会受到弯曲应力而损坏,为了防止飞弧应将开关的裸母线包以绝缘物,开关导电部分与配电装置金属部分间距应不小于 20mm。I•来自电源的导线接在断路器灭弧室内面的接线端上,而接到受电器的导线应接到脱扣器一端。A•安装前先以 500 伏摇表检查开关的导...
