拱管吊装方案1

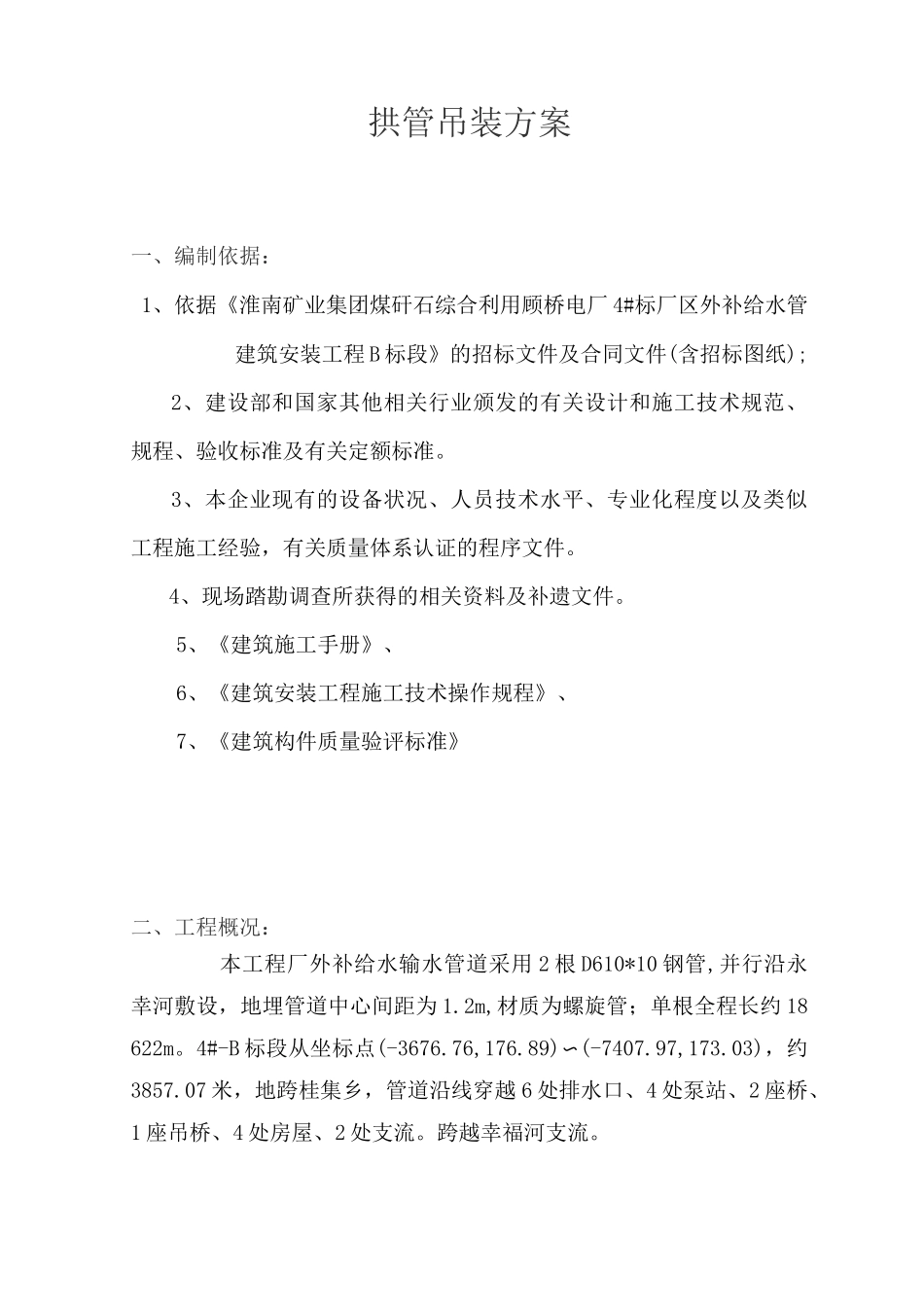

拱管吊装方案1_第1页
1/10

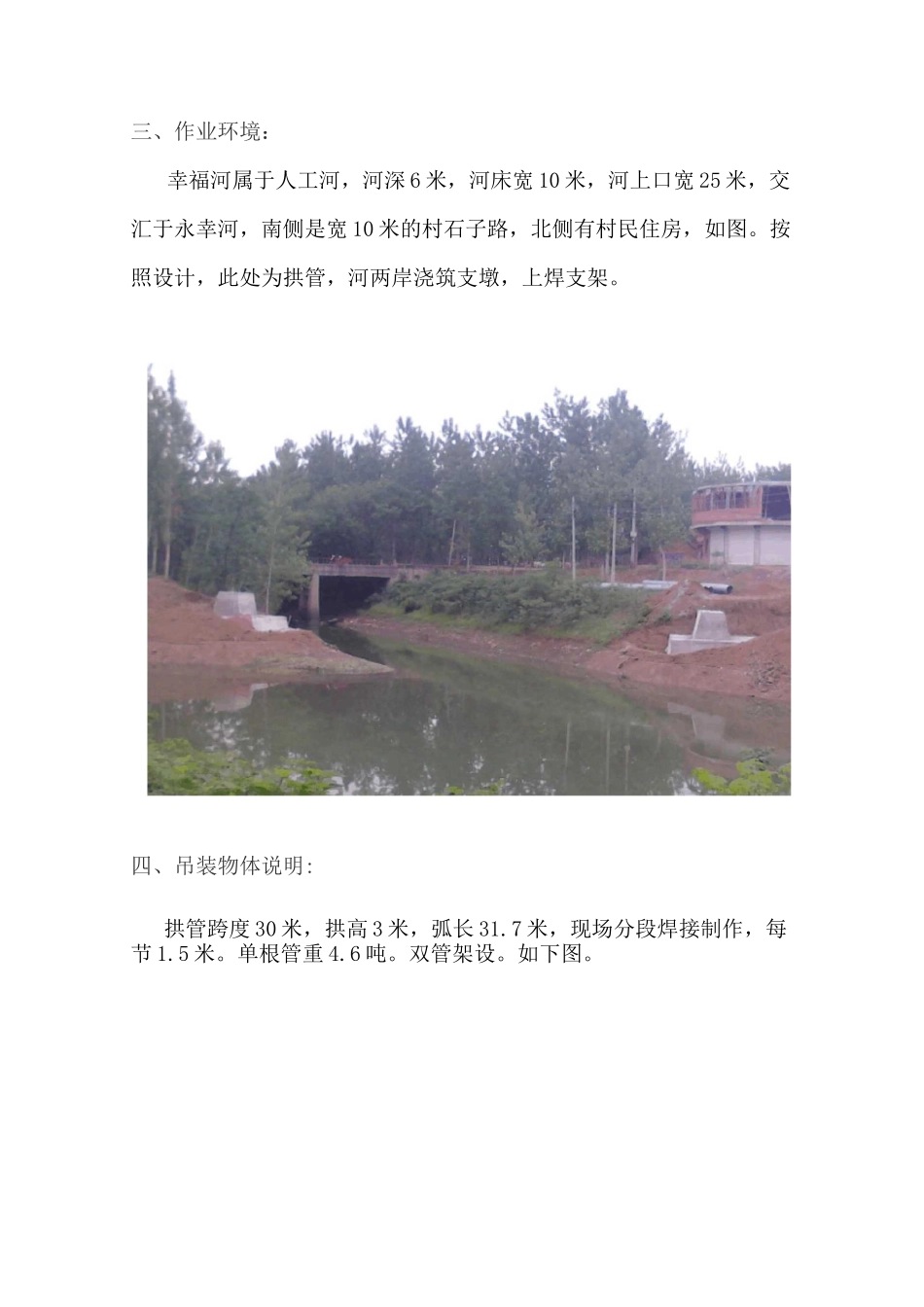

拱管吊装方案1_第2页
2/10

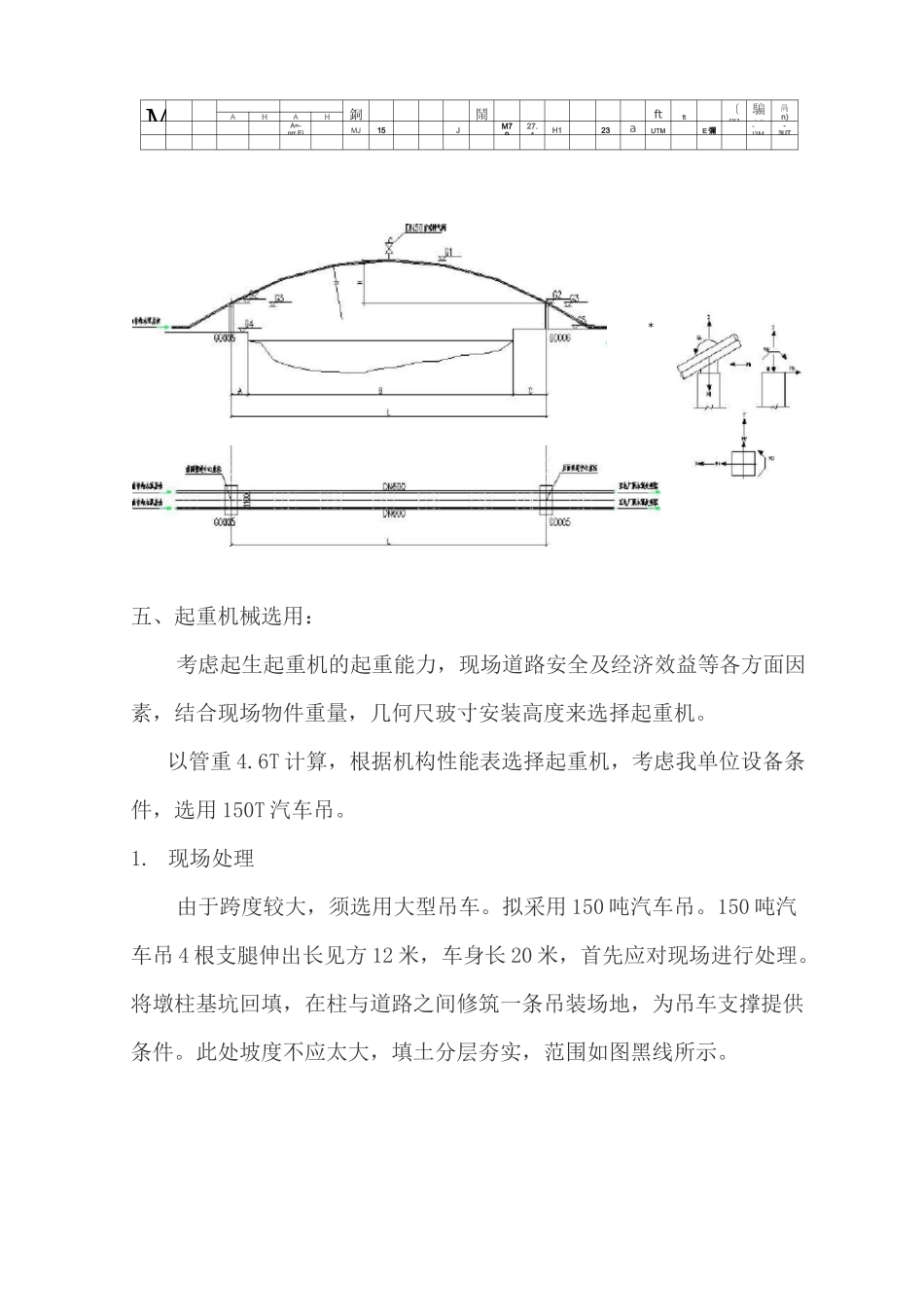

拱管吊装方案1_第3页
3/10
拱管吊装方案一、编制依据:1、依据《淮南矿业集团煤矸石综合利用顾桥电厂 4#标厂区外补给水管建筑安装工程 B 标段》的招标文件及合同文件(含招标图纸);2、建设部和国家其他相关行业颁发的有关设计和施工技术规范、规程、验收标准及有关定额标准。3、本企业现有的设备状况、人员技术水平、专业化程度以及类似工程施工经验,有关质量体系认证的程序文件。4、现场踏勘调查所获得的相关资料及补遗文件。5、《建筑施工手册》、6、《建筑安装工程施工技术操作规程》、7、《建筑构件质量验评标准》二、工程概况:本工程厂外补给水输水管道采用 2 根 D610*10 钢管,并行沿永幸河敷设,地埋管道中心间距为 1.2m,材质为螺旋管;单根全程长约 18622m。4#-B 标段从坐标点(-3676.76,176.89)〜(-7407.97,173.03),约3857.07 米,地跨桂集乡,管道沿线穿越 6 处排水口、4 处泵站、2 座桥、1 座吊桥、4 处房屋、2 处支流。跨越幸福河支流。三、作业环境:幸福河属于人工河,河深 6 米,河床宽 10 米,河上口宽 25 米,交汇于永幸河,南侧是宽 10 米的村石子路,北侧有村民住房,如图。按照设计,此处为拱管,河两岸浇筑支墩,上焊支架。四、吊装物体说明:拱管跨度 30 米,拱高 3 米,弧长 31.7 米,现场分段焊接制作,每节 1.5 米。单根管重 4.6 吨。双管架设。如下图。M銅鬧ftft〔服騙il咼n)AHAHA=-nrr.EiMJ15JM7927.1H123aUTME 彌-I3M-3UT五、起重机械选用:考虑起生起重机的起重能力,现场道路安全及经济效益等各方面因素,结合现场物件重量,几何尺玻寸安装高度来选择起重机。以管重 4.6T 计算,根据机构性能表选择起重机,考虑我单位设备条件,选用 150T 汽车吊。1. 现场处理由于跨度较大,须选用大型吊车。拟采用 150 吨汽车吊。150 吨汽车吊 4 根支腿伸出长见方 12 米,车身长 20 米,首先应对现场进行处理。将墩柱基坑回填,在柱与道路之间修筑一条吊装场地,为吊车支撑提供条件。此处坡度不应太大,填土分层夯实,范围如图黑线所示。*2. 吊车选用150T 汽车吊出杆长度 36m,工作车径 26m,吊重 4.6T。吊车性能如下图。3.吊装要求墩柱跨度 30 米,为近可能减少吊车伸臂工作半径,提高安全系数,一辆吊车头向南,尾向北。车中心至两墩柱中心距离 33 米。起吊点:管中心辅助:布绳系于管两端4. 吊装计算安全系数 0.94.6T(物重)x26 米(吊车中心至吊点距离)=119.6119.6^150x0.9=135(注:本表内...
