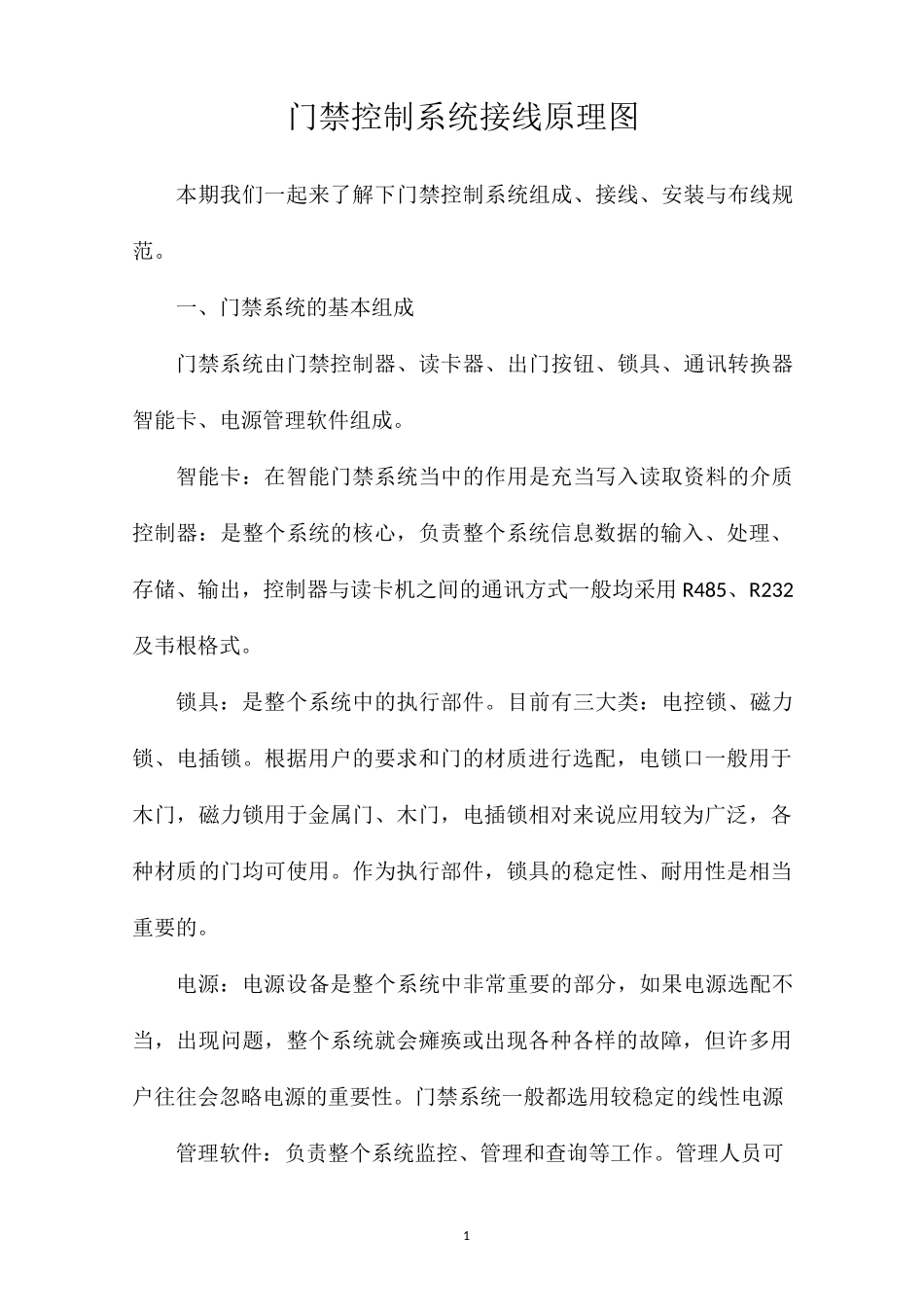

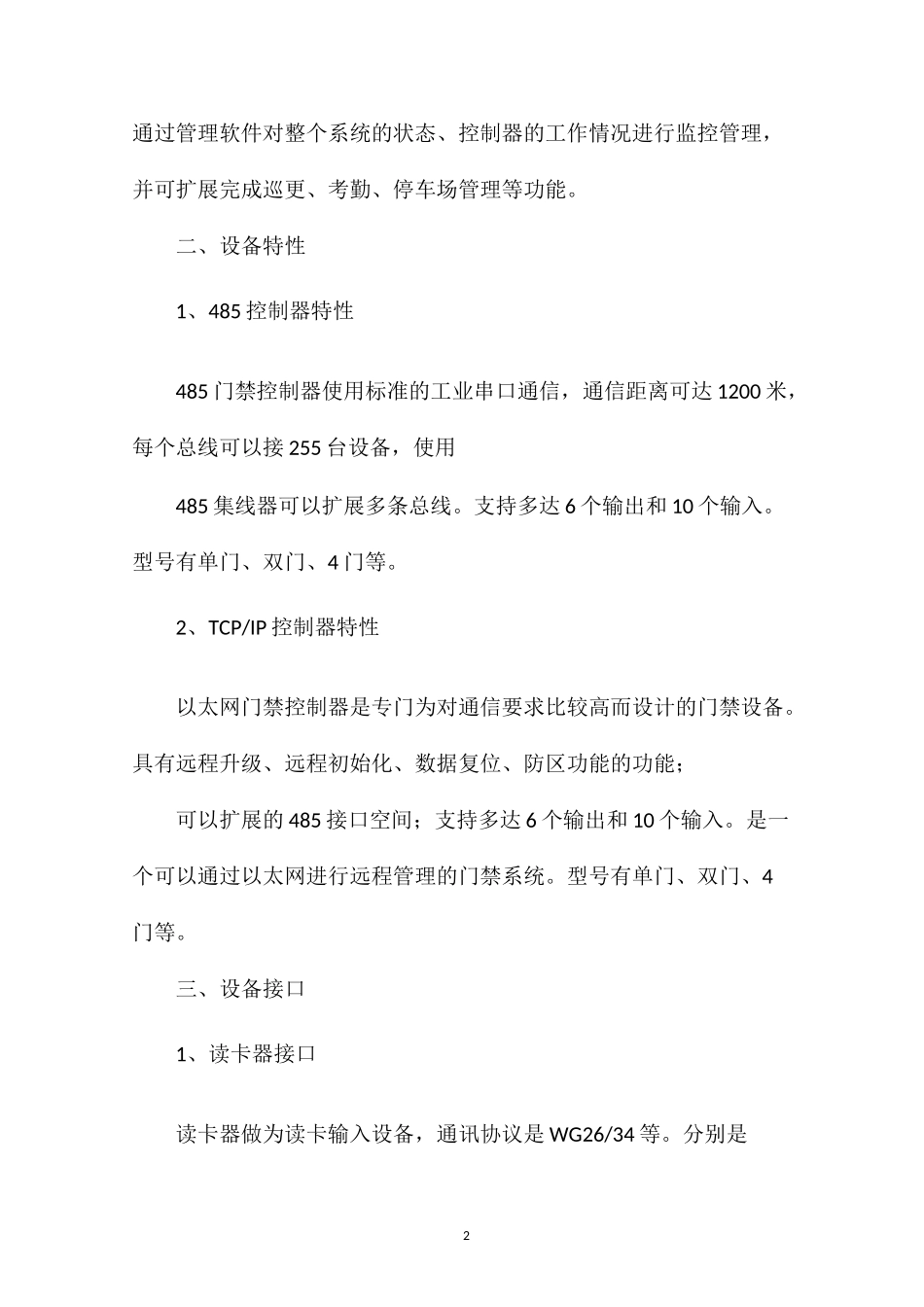

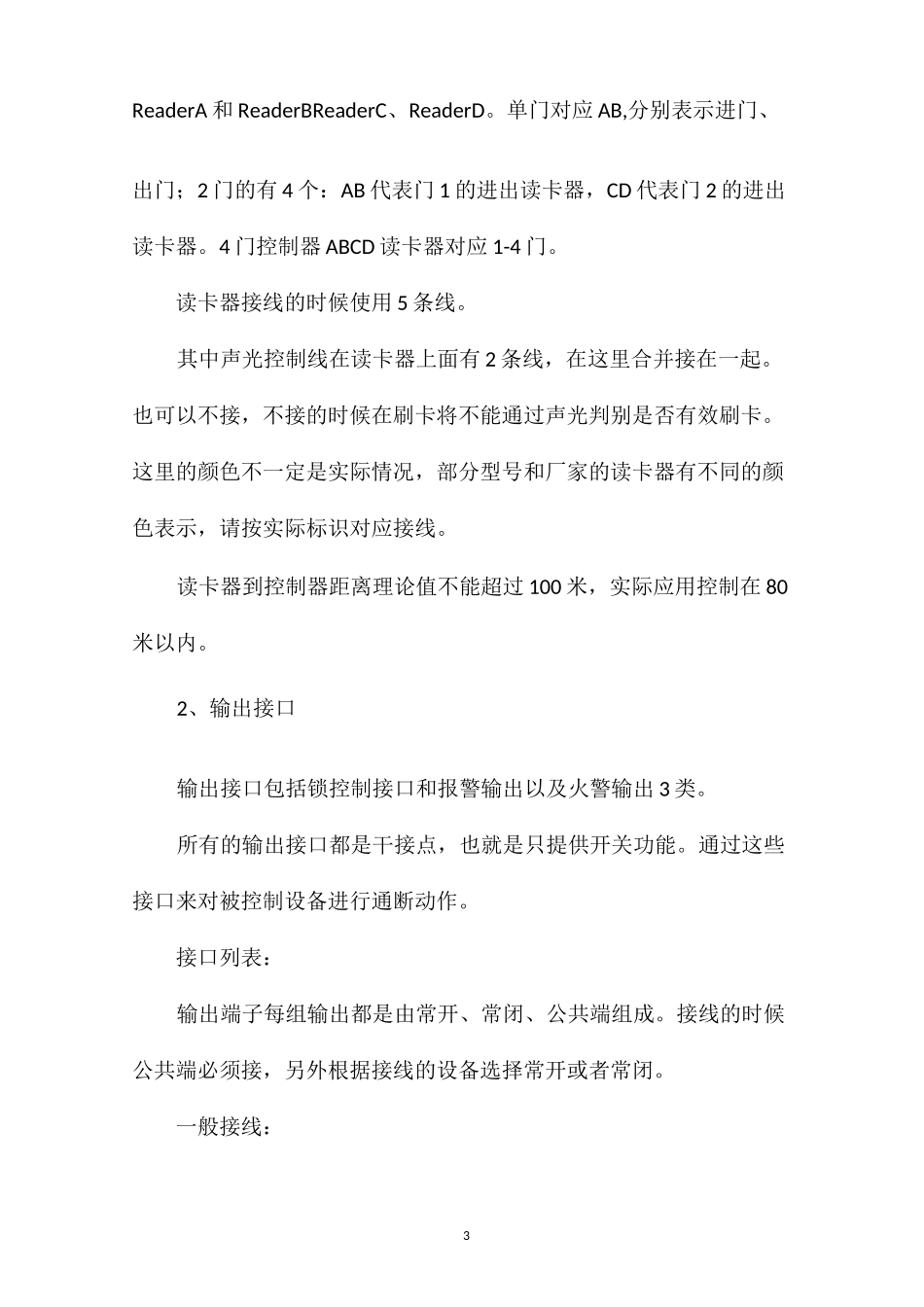

1门禁控制系统接线原理图本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。一、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。智能卡:在智能门禁系统当中的作用是充当写入读取资料的介质控制器:是整个系统的核心,负责整个系统信息数据的输入、处理、存储、输出,控制器与读卡机之间的通讯方式一般均采用 R485、R232及韦根格式。锁具:是整个系统中的执行部件。目前有三大类:电控锁、磁力锁、电插锁。根据用户的要求和门的材质进行选配,电锁口一般用于木门,磁力锁用于金属门、木门,电插锁相对来说应用较为广泛,各种材质的门均可使用。作为执行部件,锁具的稳定性、耐用性是相当重要的。电源:电源设备是整个系统中非常重要的部分,如果电源选配不当,出现问题,整个系统就会瘫痪或出现各种各样的故障,但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源管理软件:负责整个系统监控、管理和查询等工作。管理人员可2通过管理软件对整个系统的状态、控制器的工作情况进行监控管理,并可扩展完成巡更、考勤、停车场管理等功能。二、设备特性1、485 控制器特性485 门禁控制器使用标准的工业串口通信,通信距离可达 1200 米,每个总线可以接 255 台设备,使用485 集线器可以扩展多条总线。支持多达 6 个输出和 10 个输入。型号有单门、双门、4 门等。2、TCP/IP 控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能;可以扩展的 485 接口空间;支持多达 6 个输出和 10 个输入。是一个可以通过以太网进行远程管理的门禁系统。型号有单门、双门、4门等。三、设备接口1、读卡器接口读卡器做为读卡输入设备,通讯协议是 WG26/34 等。分别是3ReaderA 和 ReaderBReaderC、ReaderD。单门对应 AB,分别表示进门、出门;2 门的有 4 个:AB 代表门 1 的进出读卡器,CD 代表门 2 的进出读卡器。4 门控制器 ABCD 读卡器对应 1-4 门。读卡器接线的时候使用 5 条线。其中声光控制线在读卡器上面有 2 条线,在这里合并接在一起。也可以不接,不接的时候在刷卡将不能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况,部分型号和厂家的读卡器有不同的颜色表示,请按实际标识对应接线。读卡器到控制器距离理论值不能超过 100 米,实际应用控...
