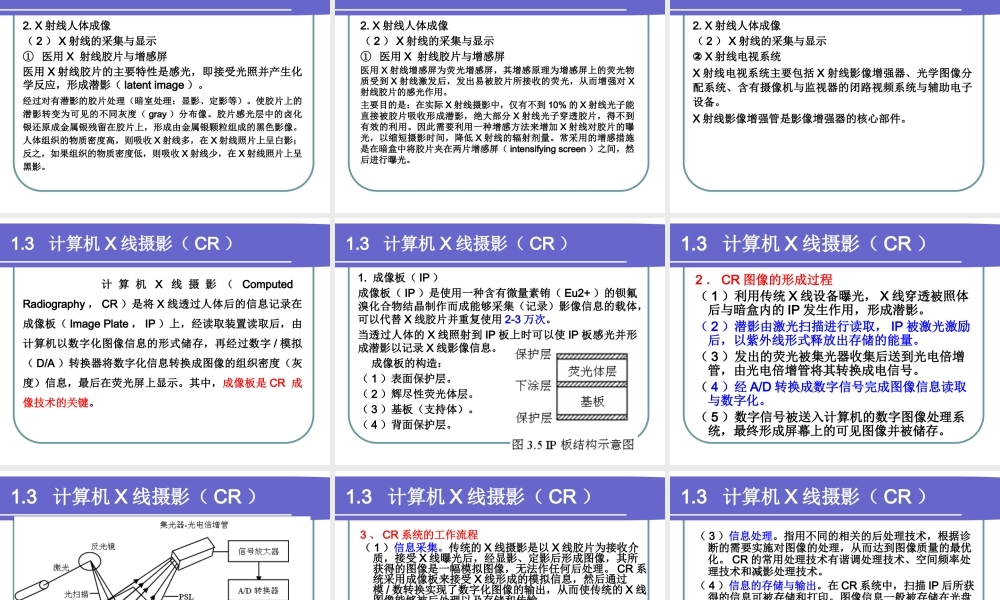

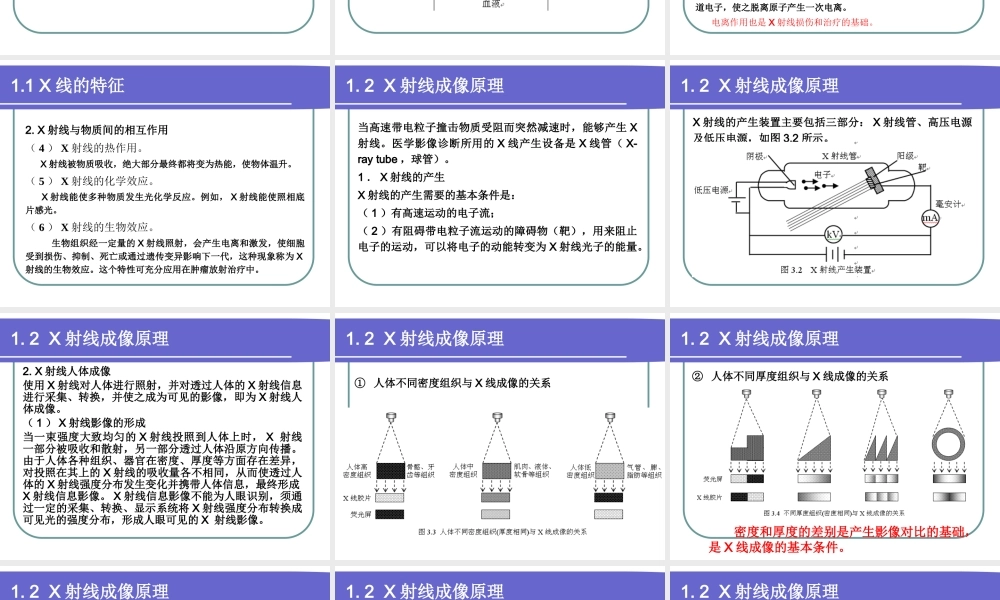

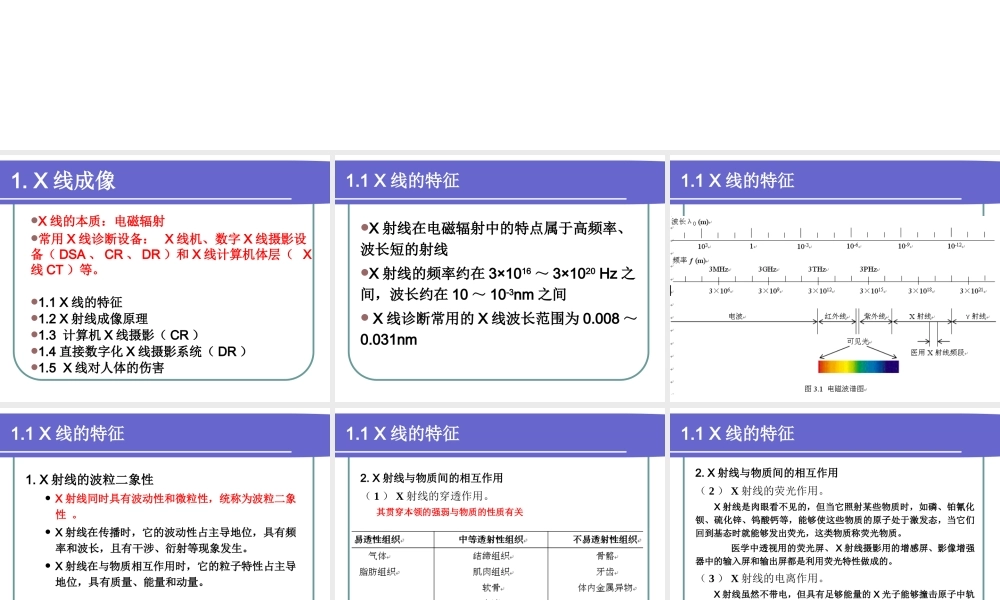

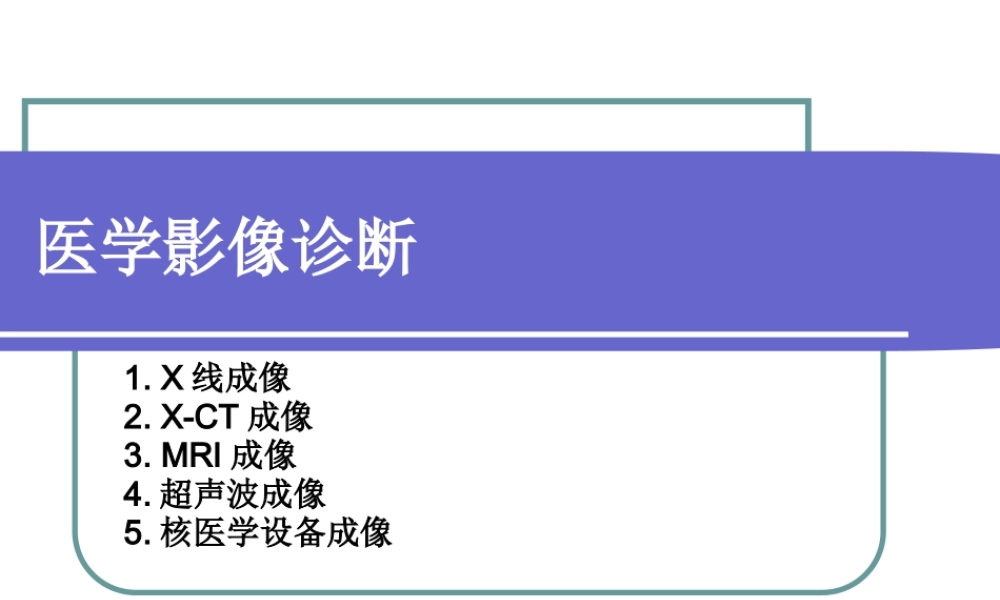

医学影像诊断1. X 线成像2. X-CT 成像 3. MRI 成像4. 超声波成像5. 核医学设备成像1. X 线成像X 线的本质:电磁辐射常用 X 线诊断设备: X 线机、数字 X 线摄影设备( DSA 、 CR 、 DR )和 X 线计算机体层( X线 CT )等。1.1 X 线的特征1.2 X 射线成像原理1.3 计算机 X 线摄影( CR )1.4 直接数字化 X 线摄影系统( DR )1.5 X 线对人体的伤害1.1 X 线的特征X 射线在电磁辐射中的特点属于高频率、波长短的射线X 射线的频率约在 3×1016 ~ 3×1020 Hz 之间,波长约在 10 ~ 10-3nm 之间 X 线诊断常用的 X 线波长范围为 0.008 ~0.031nm 1.1 X 线的特征1.1 X 线的特征1. X 射线的波粒二象性 X 射线同时具有波动性和微粒性,统称为波粒二象性 。 X 射线在传播时,它的波动性占主导地位,具有频率和波长,且有干涉、衍射等现象发生。 X 射线在与物质相互作用时,它的粒子特性占主导地位,具有质量、能量和动量。1.1 X 线的特征2. X 射线与物质间的相互作用( 1 ) X 射线的穿透作用。 其贯穿本领的强弱与物质的性质有关 1.1 X 线的特征2. X 射线与物质间的相互作用( 2 ) X 射线的荧光作用。 X 射线是肉眼看不见的,但当它照射某些物质时,如磷、铂氰化钡、硫化锌、钨酸钙等,能够使这些物质的原子处于激发态,当它们回到基态时就能够发出荧光,这类物质称荧光物质。 医学中透视用的荧光屏、 X 射线摄影用的增感屏、影像增强器中的输入屏和输出屏都是利用荧光特性做成的。 ( 3 ) X 射线的电离作用。 X 射线虽然不带电,但具有足够能量的 X 光子能够撞击原子中轨道电子,使之脱离原子产生一次电离。 电离作用也是 X 射线损伤和治疗的基础。 1.1 X 线的特征2. X 射线与物质间的相互作用( 4 ) X 射线的热作用。 X 射线被物质吸收,绝大部分最终都将变为热能,使物体温升。 ( 5 ) X 射线的化学效应。 X 射线能使多种物质发生光化学反应。例如, X 射线能使照相底片感光。( 6 ) X 射线的生物效应。 生物组织经一定量的 X 射线照射,会产生电离和激发,使细胞受到损伤、抑制、死亡或通过遗传变异影响下一代,这种现象称为 X射线的生物效应。这个特性可充分应用在肿瘤放射治疗中。1. 2 X 射线成像原理当高速带电粒子撞击物质受阻而突然减速时,能够产生 X 射线...
