《织物组织与分析》第三章变化组织

《织物组织与分析》第三章变化组织《织物组织与分析》第三章变化组织《织物组织与分析》第三章变化组织《织物组织与分析》第三章变化组织《织物组织与分析》第三章变化组织

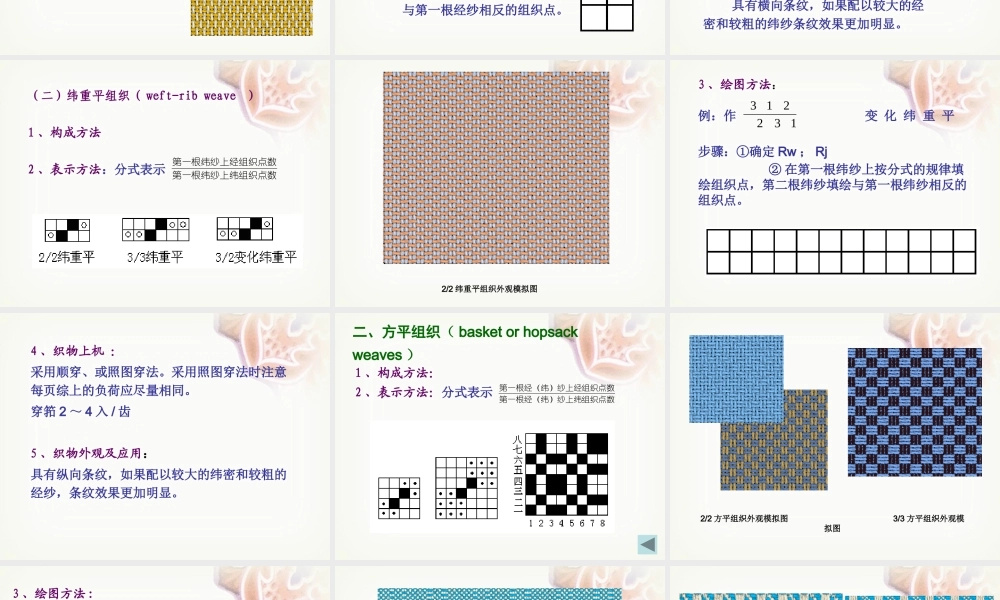

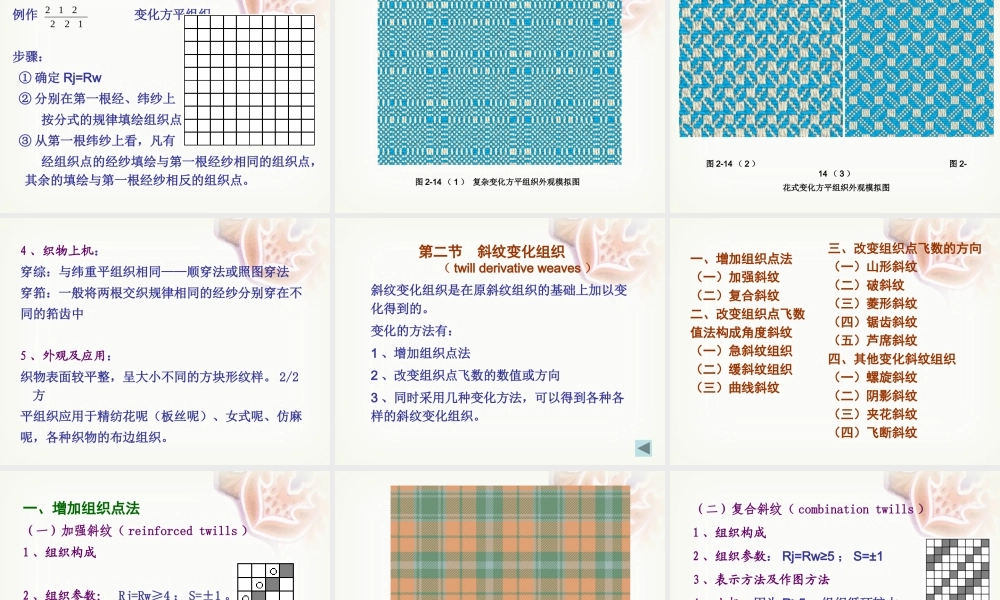

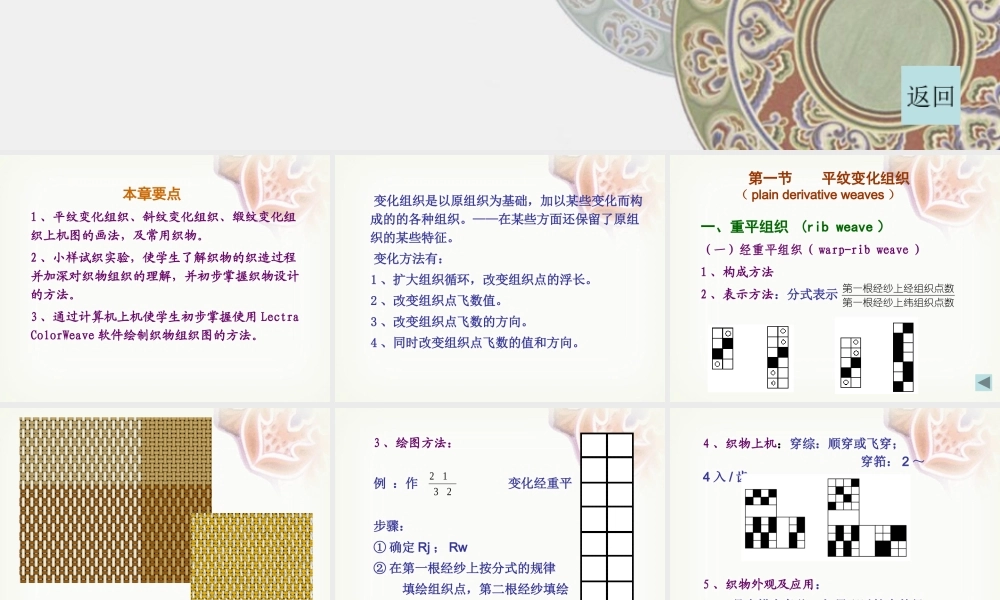

第三章 变化组织及其织物 第一节 平纹变化组织 (一)重平组织 (二)方平组织 第二节 斜纹变化组织 第三节 缎纹变化组织 返回 本章要点1 、平纹变化组织、斜纹变化组织、缎纹变化组织上机图的画法,及常用织物。2 、小样试织实验,使学生了解织物的织造过程并加深对织物组织的理解,并初步掌握织物设计的方法。3 、通过计算机上机使学生初步掌握使用 Lectra ColorWeave 软件绘制织物组织图的方法。 变化组织是以原组织为基础,加以某些变化而构成的的各种组织。——在某些方面还保留了原组织的某些特征。 变化方法有: 1 、扩大组织循环,改变组织点的浮长。 2 、改变组织点飞数值。 3 、改变组织点飞数的方向。 4 、同时改变组织点飞数的值和方向。 第一节 平纹变化组织 ( plain derivative weaves )一、重平组织 (rib weave )(一)经重平组织( warp-rib weave )1 、构成方法2 、表示方法:分式表示数第一根经纱上纬组织点数第一根经纱上经组织点 3 、绘图方法:例 :作 变化经重平步骤:① 确定 Rj ; Rw② 在第一根经纱上按分式的规律 填绘组织点,第二根经纱填绘 与第一根经纱相反的组织点。23124 、织物上机:穿综:顺穿或飞穿; 穿筘: 2 ~4 入 / 齿5 、织物外观及应用: 具有横向条纹,如果配以较大的经密和较粗的纬纱条纹效果更加明显。(二)纬重平组织( weft-rib weave ) 1 、构成方法2 、表示方法:分式表示数第一根纬纱上纬组织点数第一根纬纱上经组织点2/2 纬重平组织外观模拟图3 、绘图方法:例:作 变 化 纬 重 平步骤:①确定 Rw ; Rj ② 在第一根纬纱上按分式的规律填绘组织点,第二根纬纱填绘与第一根纬纱相反的组织点。1322134 、织物上机 :采用顺穿、或照图穿法。采用照图穿法时注意每页综上的负荷应尽量相同。穿筘 2 ~ 4 入 / 齿5 、织物外观及应用:具有纵向条纹,如果配以较大的纬密和较粗的经纱,条纹效果更加明显。二、方平组织( basket or hopsack weaves ) 1 、构成方法:2 、表示方法:分式表示组织点数第一根经(纬)纱上纬组织点数第一根经(纬)纱上经2/2 方平组织外观模拟图 3/3 方平组织外观模拟图3 、绘图方法 : 例作 变化方平组织步骤: ① 确定 Rj=Rw ② 分别在第一根经、纬纱上 按分式的规律填绘组织点; ③ 从第一根纬纱上看,凡有 经组织点的经纱填绘与第一根经纱相同...
