杠杆作图题(含答案)

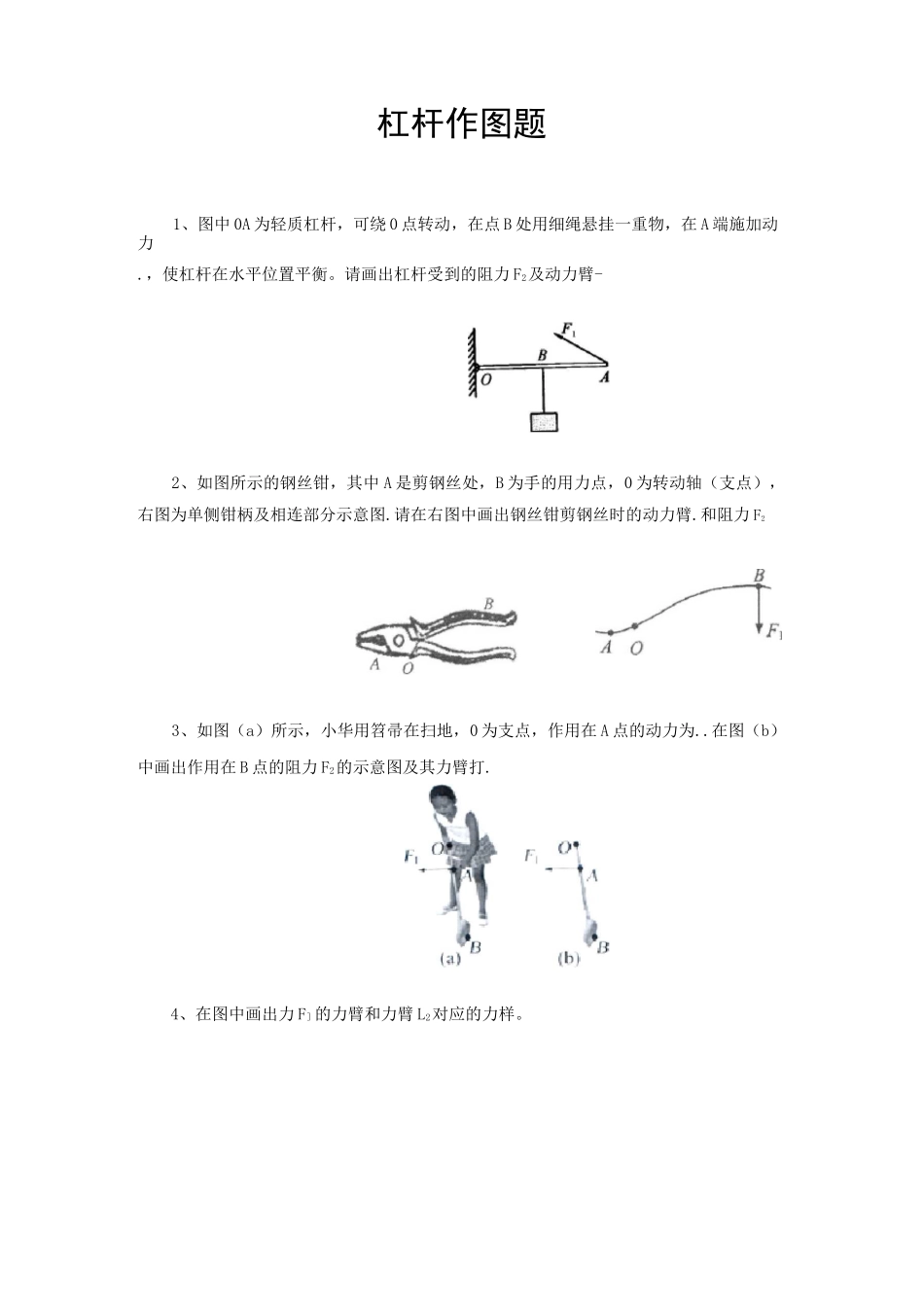

杠杆作图题(含答案)_第1页
1/14

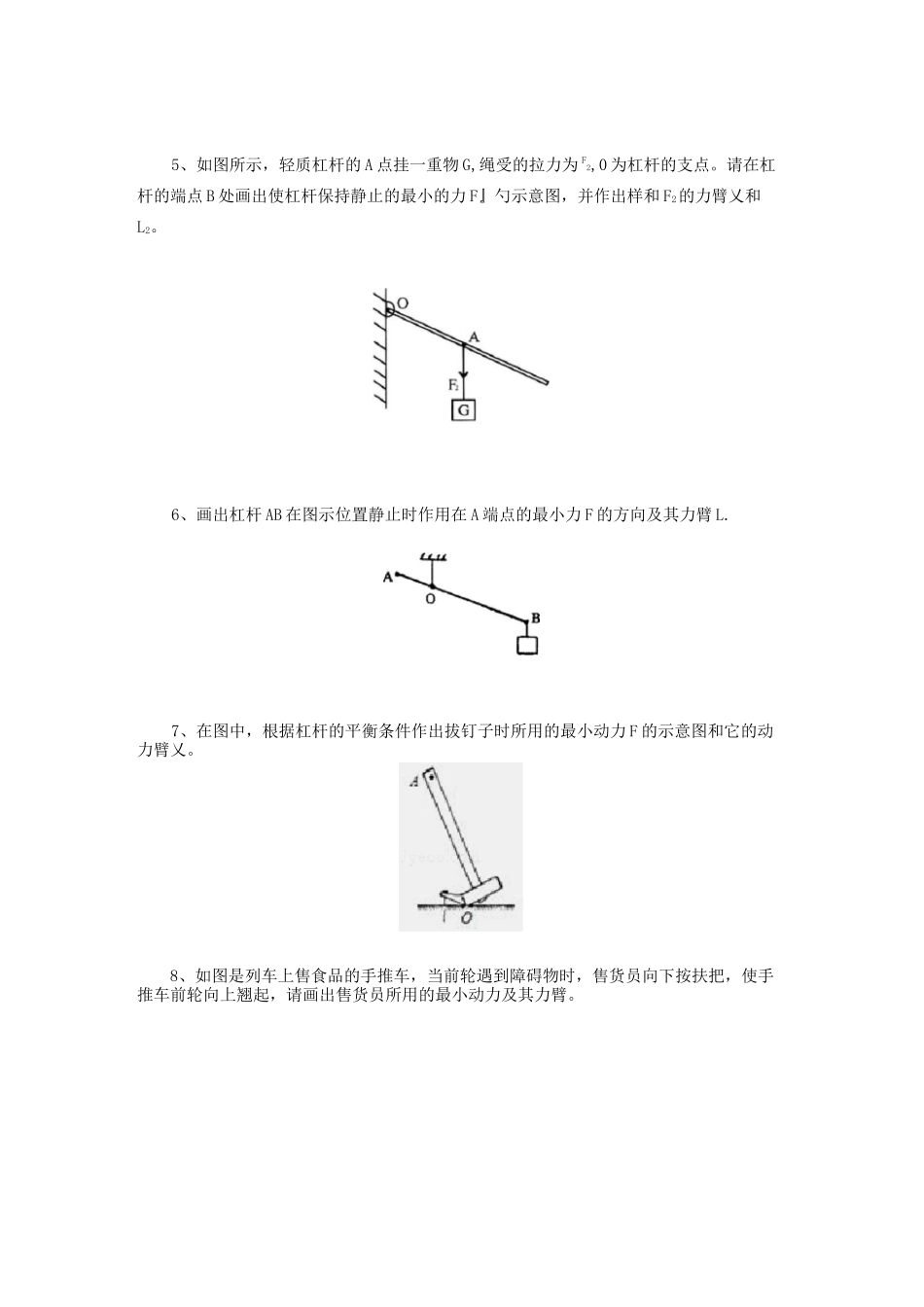

杠杆作图题(含答案)_第2页
2/14

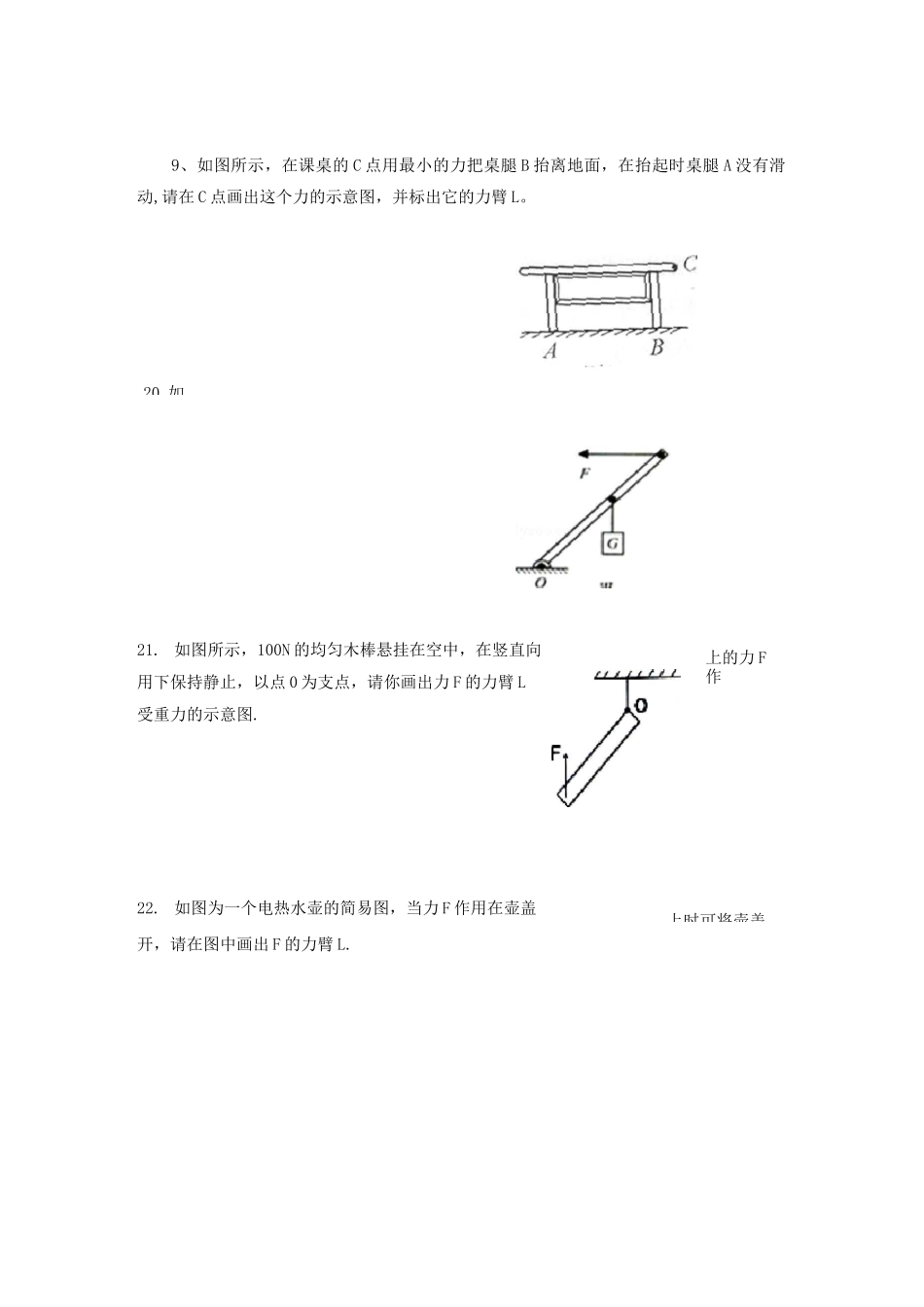

杠杆作图题(含答案)_第3页
3/14
杠杆作图题1、图中 0A 为轻质杠杆,可绕 0 点转动,在点 B 处用细绳悬挂一重物,在 A 端施加动力.,使杠杆在水平位置平衡。请画出杠杆受到的阻力 F2及动力臂-2、如图所示的钢丝钳,其中 A 是剪钢丝处,B 为手的用力点,0 为转动轴(支点),右图为单侧钳柄及相连部分示意图.请在右图中画出钢丝钳剪钢丝时的动力臂.和阻力 F23、如图(a)所示,小华用笤帚在扫地,0 为支点,作用在 A 点的动力为..在图(b)中画出作用在 B 点的阻力 F2的示意图及其力臂打.4、在图中画出力 F]的力臂和力臂 L2对应的力样。5、如图所示,轻质杠杆的 A 点挂一重物 G,绳受的拉力为 F2,0 为杠杆的支点。请在杠杆的端点 B 处画出使杠杆保持静止的最小的力 F』勺示意图,并作出样和 F2的力臂乂和L2。6、画出杠杆 AB 在图示位置静止时作用在 A 端点的最小力 F 的方向及其力臂 L.7、在图中,根据杠杆的平衡条件作出拔钉子时所用的最小动力 F 的示意图和它的动力臂乂。8、如图是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘起,请画出售货员所用的最小动力及其力臂。20.如上的力 F作上时可将壶盖9、如图所示,在课桌的 C 点用最小的力把桌腿 B 抬离地面,在抬起时桌腿 A 没有滑动,请在 C 点画出这个力的示意图,并标出它的力臂 L。21. 如图所示,100N 的均匀木棒悬挂在空中,在竖直向用下保持静止,以点 0 为支点,请你画出力 F 的力臂 L受重力的示意图.22. 如图为一个电热水壶的简易图,当力 F 作用在壶盖开,请在图中画出 F 的力臂 L.■看做杠杆,以到的拉力最臂 1.23. 如图所示为钓鱼竿钓鱼的示意图,0 为支点,.表示手对钓鱼竿的作用力,F2表示鱼线对钓鱼竿的拉力,请在图中画出力.,F2的力臂 L1,L2.24. 如图所示,轻质杠杆可绕 0 点转动,杠杆G,在动力 F 作用下,杠杆静止在水平位置.图 F的力臂,请作出动力 F 的示意图(温馨提示:的方向和作用点).25. 如图所示是校长为新装的空调室外设计的支架,支架可以 0 为支点,在支架 P 孔处拉一根铁线到墙上固定,要使铁线受小,请从 P 孔处画出铁线到墙的连线,并画出铁线拉力F 的力26. 如图所示是安装在小区进出口的栏杆(粗细杆)示意图,当在 A 处施加一个力 F 时,可将栏所示位置,请在图中画出此时最小压力 F 的示意图和重力 G 的力臂.上吊一重物中的 L 为动力均匀的直杆压到如27...
