沥青路面课程设计

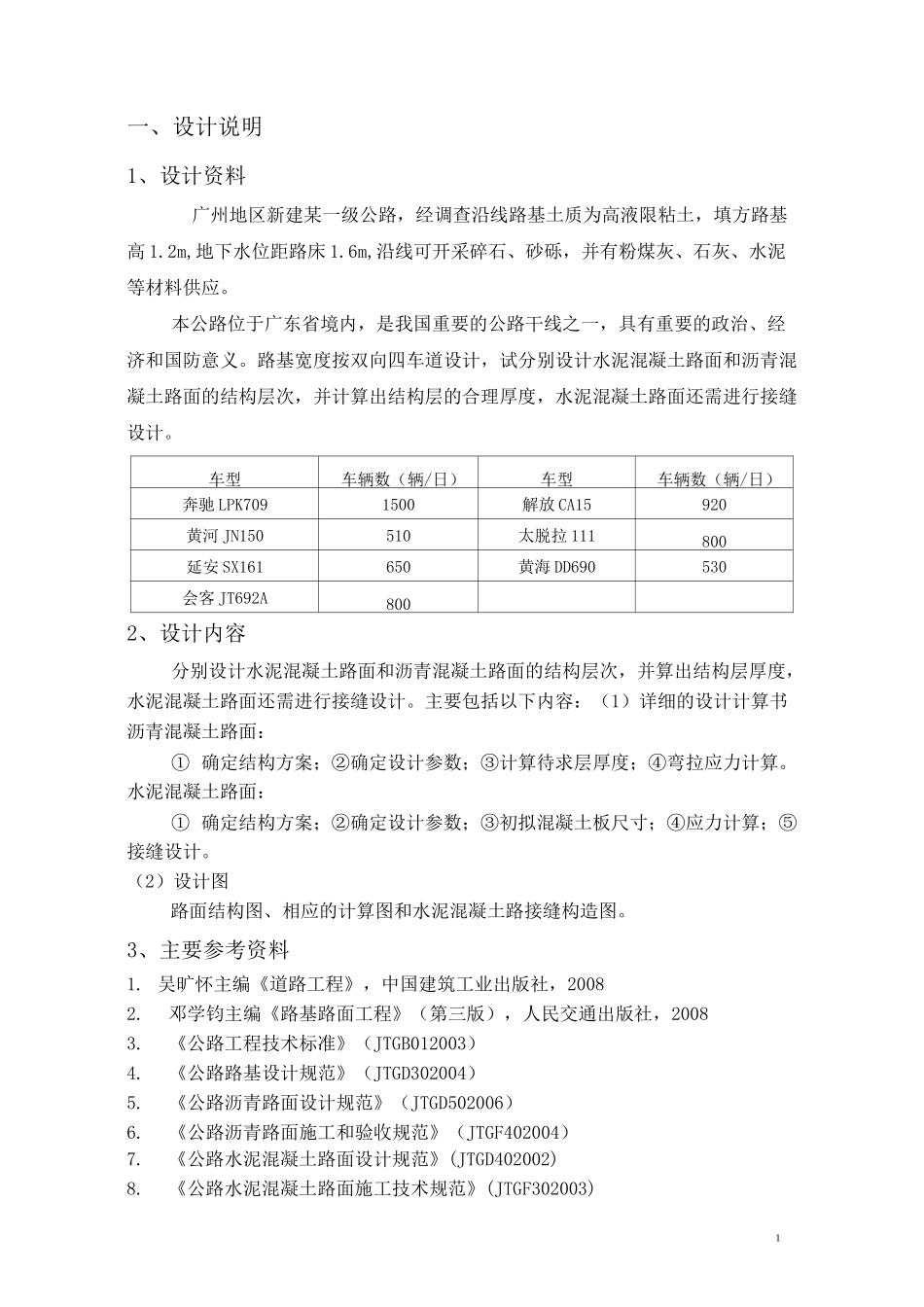

1一、设计说明1、设计资料广州地区新建某一级公路，经调查沿线路基土质为高液限粘土，填方路基高 1.2m,地下水位距路床 1.6m,沿线可开采碎石、砂砾，并有粉煤灰、石灰、水泥等材料供应。本公路位于广东省境内，是我国重要的公路干线之一，具有重要的政治、经济和国防意义。路基宽度按双向四车道设计，试分别设计水泥混凝土路面和沥青混凝土路面的结构层次，并计算出结构层的合理厚度，水泥混凝土路面还需进行接缝设计。车型车辆数（辆/日）车型车辆数（辆/日）奔驰 LPK7091500解放 CA15920黄河 JN150510太脱拉 111800延安 SX161650黄海 DD690530会客 JT692A8002、设计内容分别设计水泥混凝土路面和沥青混凝土路面的结构层次，并算出结构层厚度，水泥混凝土路面还需进行接缝设计。主要包括以下内容：（1）详细的设计计算书沥青混凝土路面：① 确定结构方案；②确定设计参数；③计算待求层厚度；④弯拉应力计算。水泥混凝土路面：① 确定结构方案；②确定设计参数；③初拟混凝土板尺寸；④应力计算；⑤接缝设计。（2）设计图路面结构图、相应的计算图和水泥混凝土路接缝构造图。3、主要参考资料1. 吴旷怀主编《道路工程》，中国建筑工业出版社，20082.邓学钧主编《路基路面工程》（第三版），人民交通出版社，20083.《公路工程技术标准》（JTGB012003）4.《公路路基设计规范》（JTGD302004）5.《公路沥青路面设计规范》（JTGD502006）6.《公路沥青路面施工和验收规范》（JTGF402004）7.《公路水泥混凝土路面设计规范》(JTGD402002)8.《公路水泥混凝土路面施工技术规范》(JTGF302003)2二、沥青路面设计1. 交通分析序号车型前轴重(kN)后轴重(kN)后轴数后轴轮组数后轴距(m)车辆数(辆/日)1奔驰LPK70922.0044.0012015002解放CA1520.9770.381209203黄河JN15049.00101.601205104太脱拉11138.7074.002228005延安SX16154.6491.252226506黄海DD69056.00104.002245307会客28.4067.70224800JT692A1.1 以设计弯沉值为指标及沥青层层底拉应力验算时，换算为标准轴 P 的当量轴次 N① 奔驰 LPK709N 二工 CCn(昱)4.3512ipi=12244=1X6.4X1500X()4.35+1X1X1500x()4.35=13.24+42.18=55.42 次100100② 解放 CA15N=1LCCn(昱)4.3512ipi=120.9770.38=1X6.4X920X()4.35+1X1X920X()4.35=6.59+199.61=206.21 次100100③ 黄河 JN150N=1LCCn(昱)4.3512ipi=149101.6=1X6.4X510X()4.35+1X1X510x()4.35=146.59+546.46=693.05 次100100④太脱拉 1113由于后...
