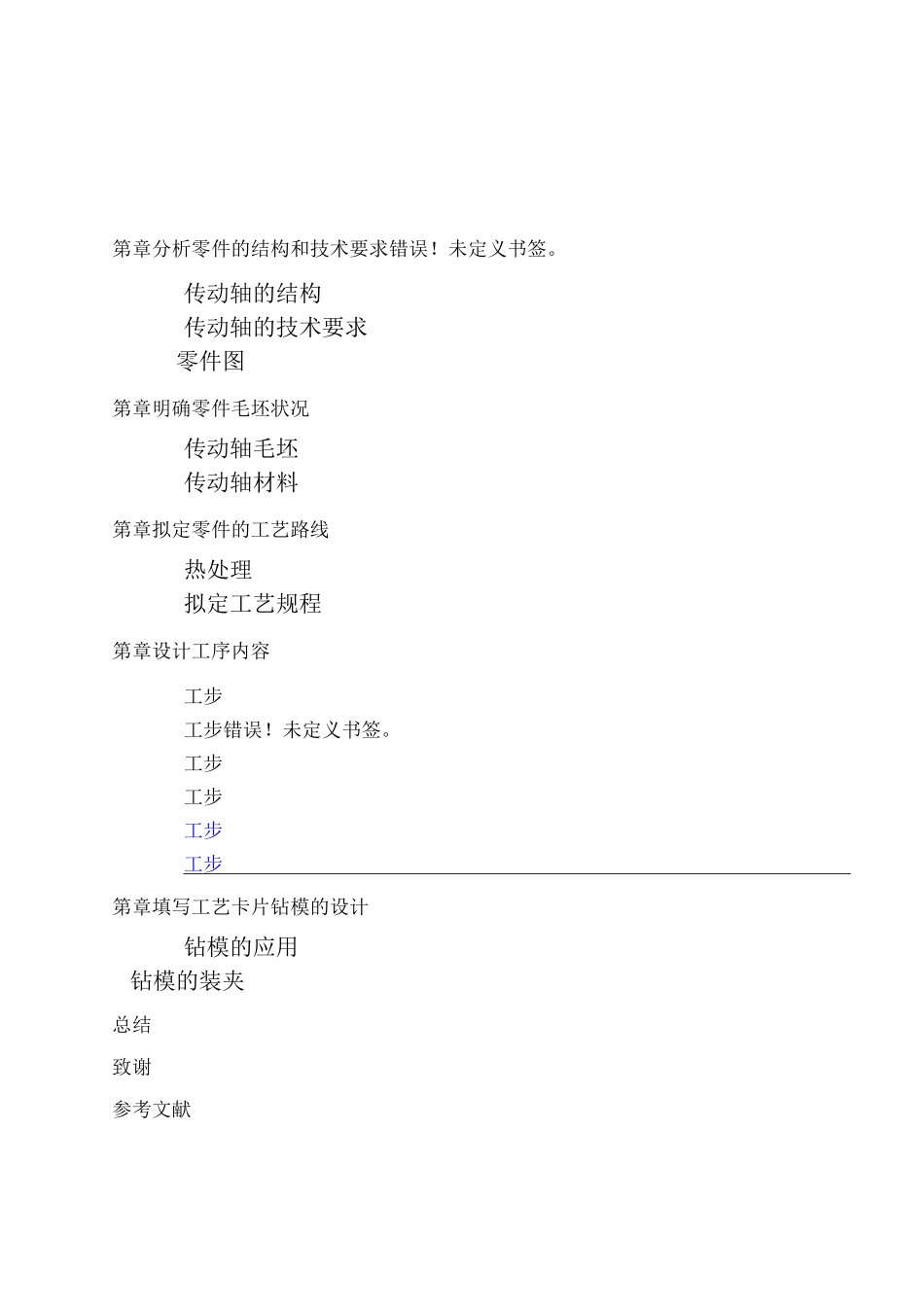

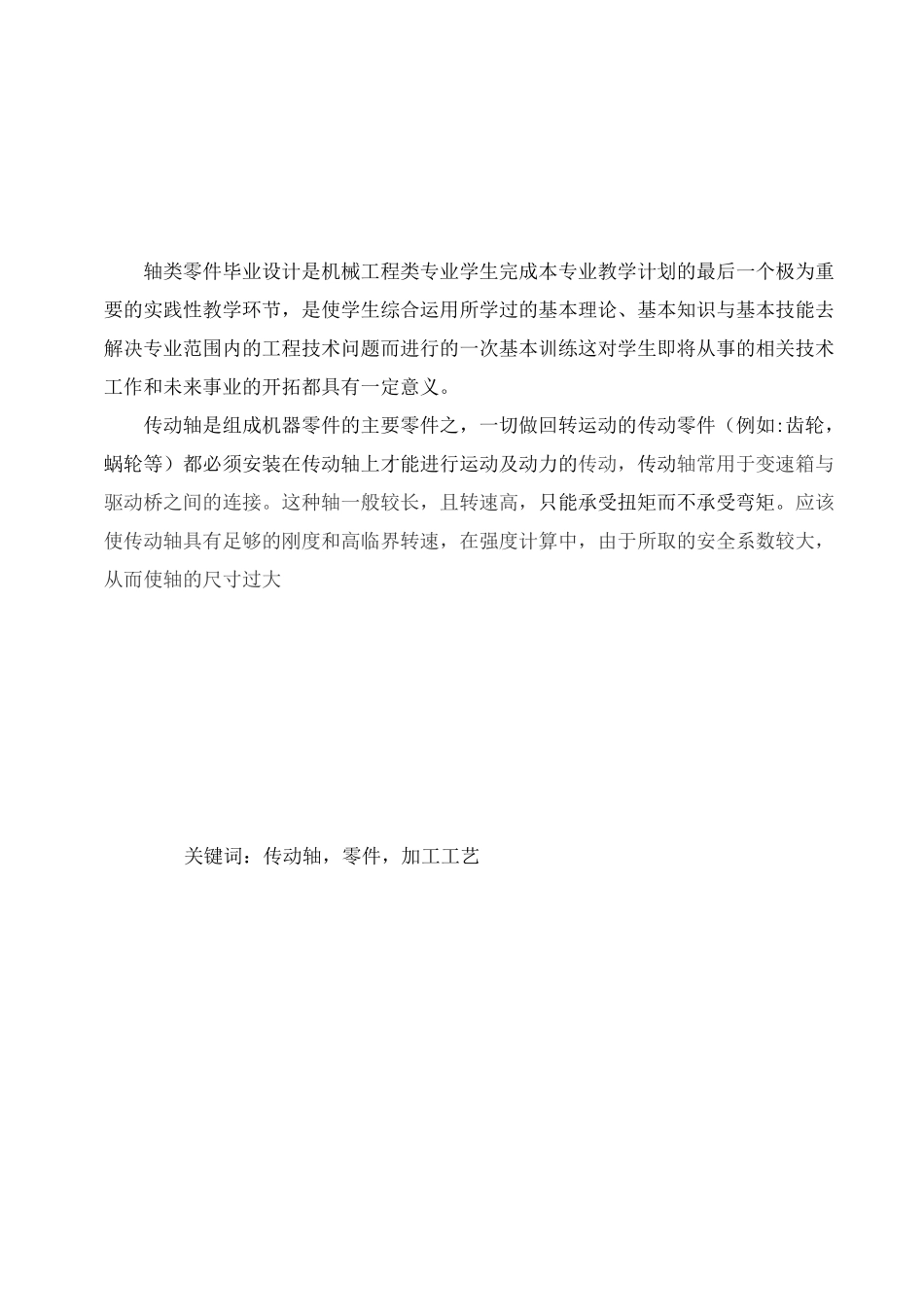

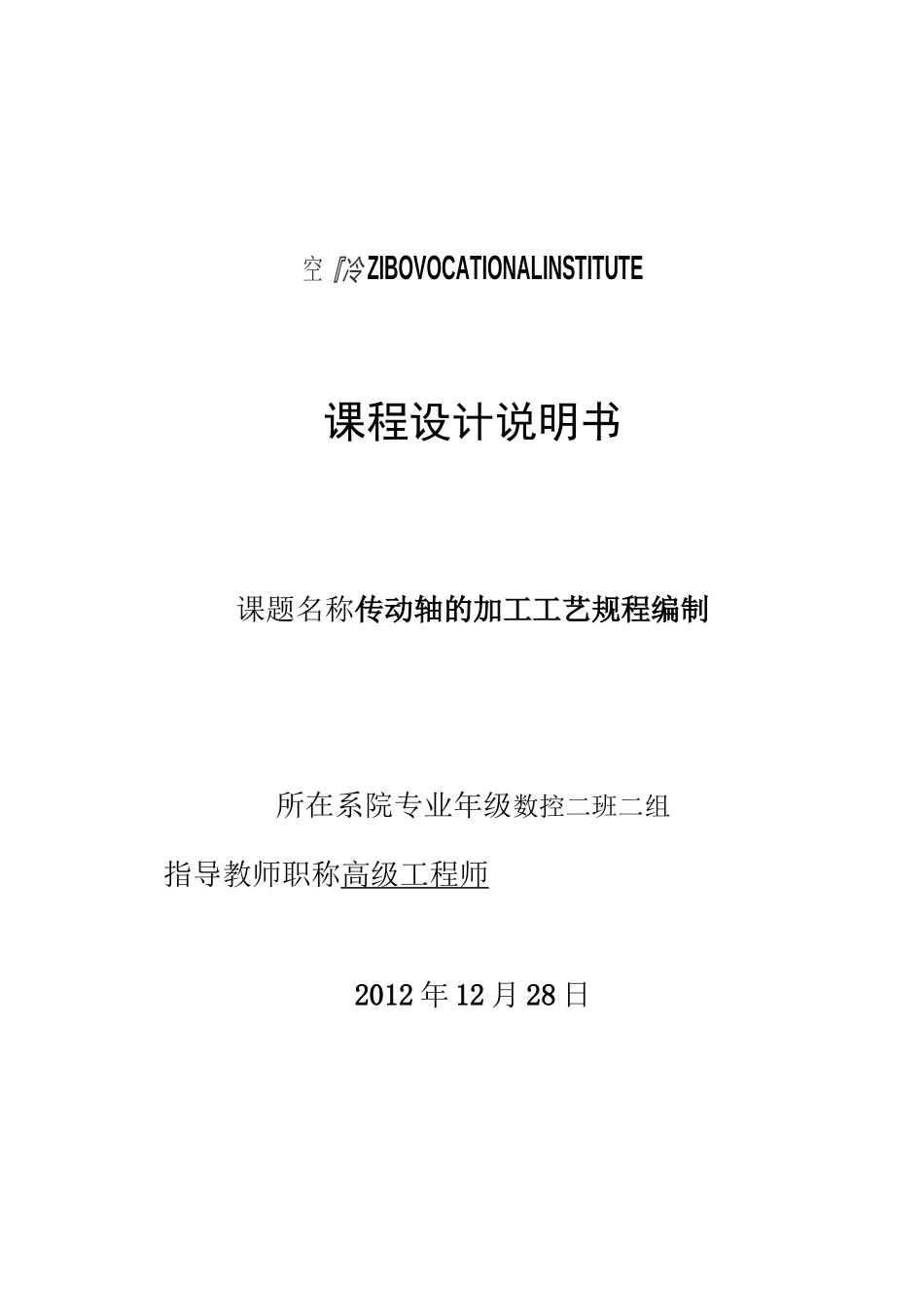

空『冷 ZIBOVOCATIONALINSTITUTE课程设计说明书课题名称传动轴的加工工艺规程编制所在系院专业年级数控二班二组指导教师职称高级工程师2012 年 12 月 28 日轴类零件毕业设计是机械工程类专业学生完成本专业教学计划的最后一个极为重要的实践性教学环节，是使学生综合运用所学过的基本理论、基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练这对学生即将从事的相关技术工作和未来事业的开拓都具有一定意义。传动轴是组成机器零件的主要零件之，一切做回转运动的传动零件（例如:齿轮，蜗轮等）都必须安装在传动轴上才能进行运动及动力的传动，传动轴常用于变速箱与驱动桥之间的连接。这种轴一般较长，且转速高，只能承受扭矩而不承受弯矩。应该使传动轴具有足够的刚度和高临界转速，在强度计算中，由于所取的安全系数较大，从而使轴的尺寸过大关键词：传动轴，零件，加工工艺第章分析零件的结构和技术要求错误！未定义书签。传动轴的结构传动轴的技术要求零件图第章明确零件毛坯状况传动轴毛坯传动轴材料第章拟定零件的工艺路线热处理拟定工艺规程第章设计工序内容工步工步错误！未定义书签。工步工步工步工步第章填写工艺卡片钻模的设计钻模的应用钻模的装夹总结致谢参考文献第一章分析零件的结构和技术要求轴类零件是机械零件中的关键零件之一。在机器中，它的主要功用是支撑传动零件、传递扭矩、承受载荷，以及保证装在轴上的零件等有一定的回转精度。传动轴的结构此传动轴也是机器中经常遇到的典型零件之一。它主要用来传递力和扭矩。轴类零件是回转体零件。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等；根据结构外形的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等；加工表面一般由同心轴的外圆柱面、圆锥面、键槽、横向空、内孔和螺纹及相应的端面所组成。轴的长径比小于的称为短轴，大于的称为细长轴，大多数轴介于两者之间。此传动轴是短轴，是一个高转速、少支承的回转体零件。它属于阶梯轴，加工表面有外圆柱面、键槽等。传动轴的技术要求()尺寸精度轴类零件的主要表面常为两类，一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为〜；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，通常为。()几何形状精度主要指轴颈表面、外圆面等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差...
