制动系详解(有图)ppt课件VIP免费

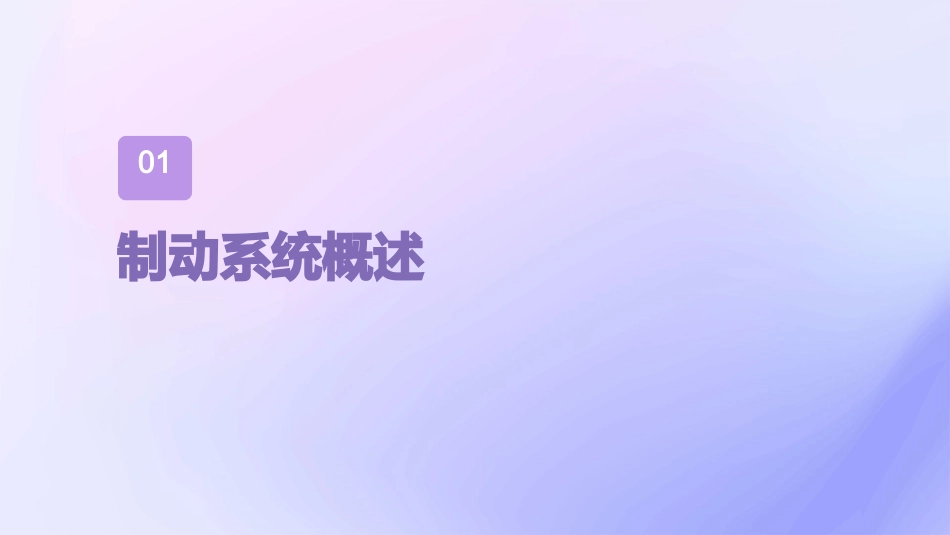

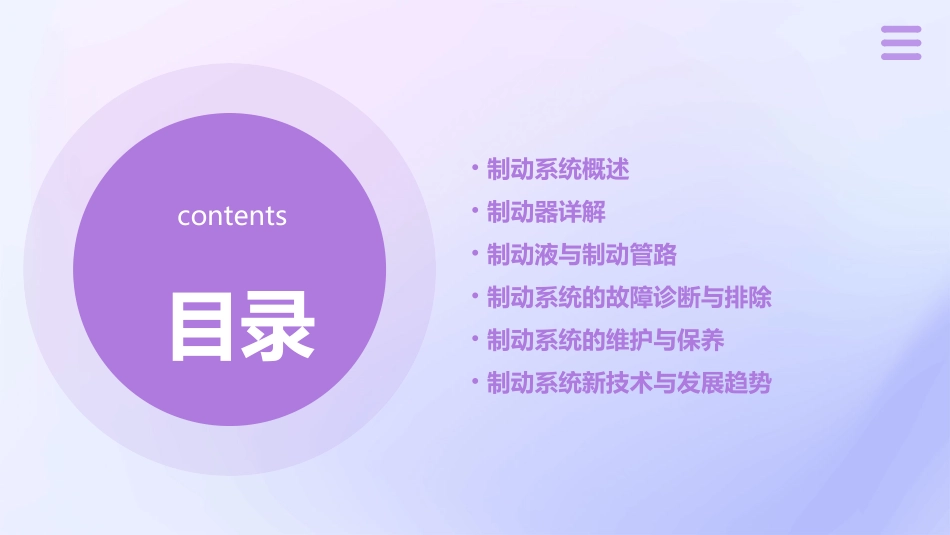

制动系详解(有图)ppt课件目录contents•制动系统概述•制动器详解•制动液与制动管路•制动系统的故障诊断与排除•制动系统的维护与保养•制动系统新技术与发展趋势01制动系统概述作用使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车。使已停驶的汽车在各种道路条件下稳定驻车。制动系统的作用与重要性•使下坡行驶的汽车速度保持稳定。制动系统的作用与重要性重要性制动系统是汽车主动安全性的重要保障。制动性能的好坏直接关系到人身安全。制动系统是汽车上最重要的系统之一。01020304制动系统的作用与重要性包括制动踏板、制动主缸等，用于提供制动所需的能量。供能装置包括制动阀、制动管路等，用于传递制动能量并控制制动力的大小。控制装置制动系统的组成与分类包括制动器、制动鼓（或制动盘）等，用于将制动力矩传递给车轮。传动装置产生阻碍车辆的运动或运动趋势的力（制动力）的部件。制动器制动系统的组成与分类03按制动能量的传输方式分类机械式、液压式、气压式、电磁式等。01按制动系统的作用分类行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。02按制动操纵能源分类人力制动系统、动力制动系统和伺服制动系统等。制动系统的组成与分类基本工作原理驾驶员踩下制动踏板，使制动主缸内的制动液压力升高。制动液通过制动管路传递到各车轮的制动器。制动系统的工作原理0102制动系统的工作原理摩擦力矩作用在车轮上，使车轮减速或停止转动，从而实现汽车的减速或停车。在制动器内，制动液压力推动活塞向外移动，进而推动摩擦片与制动鼓（或制动盘）接触产生摩擦力矩。利用发动机进气歧管的真空度来增大驾驶员施加在踏板上的力，以减轻驾驶员的疲劳强度。根据车辆载荷的变化自动调节前后轴制动力分配比例，以提高制动稳定性。制动系统的工作原理感载比例阀真空助力器02制动器详解鼓式制动器构造与工作原理鼓式制动器主要由制动鼓、制动蹄、制动底板等构成，通过液压或气压推动制动蹄向外扩张，与制动鼓内表面摩擦产生制动力。优点与缺点鼓式制动器具有制动力大、成本低的优点，但散热性能差，易产生热衰退现象，且制动蹄片磨损后需定期调整。应用范围鼓式制动器多用于后轮制动，部分小型车或低端车型的前轮也会采用。优点与缺点盘式制动器散热性能好，抗热衰退能力强，制动性能稳定，但制造成本相对较高。构造与工作原理盘式制动器主要由制动盘、制动钳、摩擦片等构成，通过液压或气压推动制动钳夹紧制动盘，使摩擦片与制动盘摩擦产生制动力。应用范围盘式制动器广泛应用于现代汽车的前后轮制动，尤其是高性能车型和大型车辆。盘式制动器定期检查制动器的磨损情况，包括摩擦片厚度、制动盘磨损程度等，确保制动性能良好。定期检查根据检查结果，及时更换磨损严重的摩擦片、制动盘等部件，保证制动安全。更换磨损件定期清洁制动器表面的灰尘和油污，保持其良好的散热性能；同时对制动器的活动部位进行润滑，确保制动器工作顺畅。清洁与润滑对于鼓式制动器，需定期调整制动蹄与制动鼓的间隙；对于盘式制动器，需确保制动钳能够准确地夹紧制动盘。调整与校准制动器的维护与保养03制动液与制动管路良好的润滑性减少制动系统各部件的磨损，延长使用寿命。良好的化学稳定性防止制动液与金属或非金属材料发生化学反应，导致性能下降。低凝固点保证在低温环境下制动液能够正常流动。制动液的作用在制动系统中传递压力，使制动器产生制动力矩，从而实现车辆的减速或停车。高沸点防止制动液在高温下沸腾产生气阻，影响制动效果。制动液的作用与性能要求制动管路的布置根据车辆结构和制动系统工作原理，合理布置制动管路，确保制动液能够顺畅流动。制动管路的连接采用专用的管接头和密封件，确保制动管路连接牢固、密封可靠。防止管路磨损和老化在布置和连接制动管路时，应注意避免与车身或其他部件发生摩擦或碰撞，防止管路磨损和老化。制动管路的布置与连接定期检查制动液的液位、颜色和透明度等，判断其是否变质或含水过多。制动液的检查根据车辆使用情况和制造商的建议，定期更换制动液，保证制动系统的正常工作。制动液的更换在更换制动液时，应注意清洁制动系...
