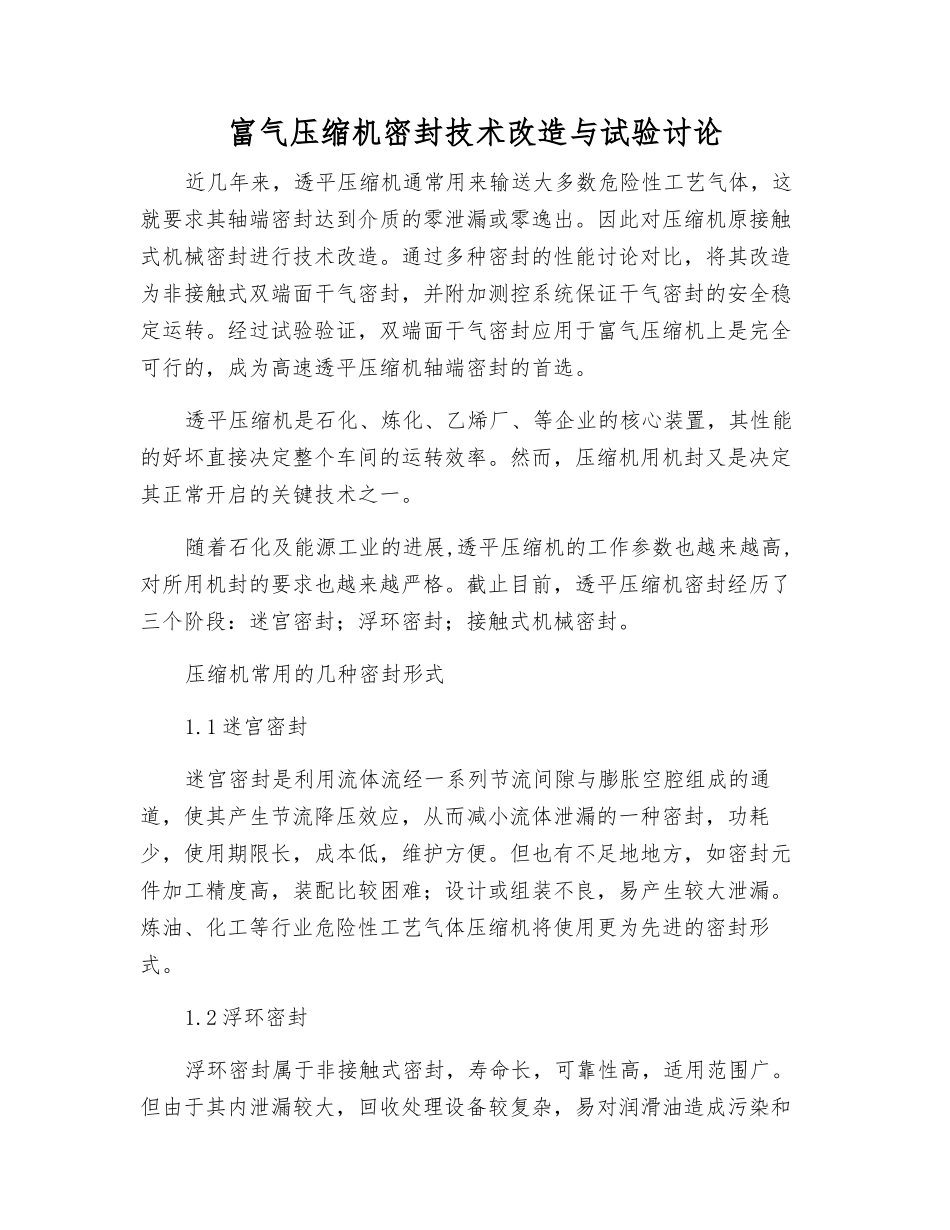

富气压缩机密封技术改造与试验研究_第1页
1/3

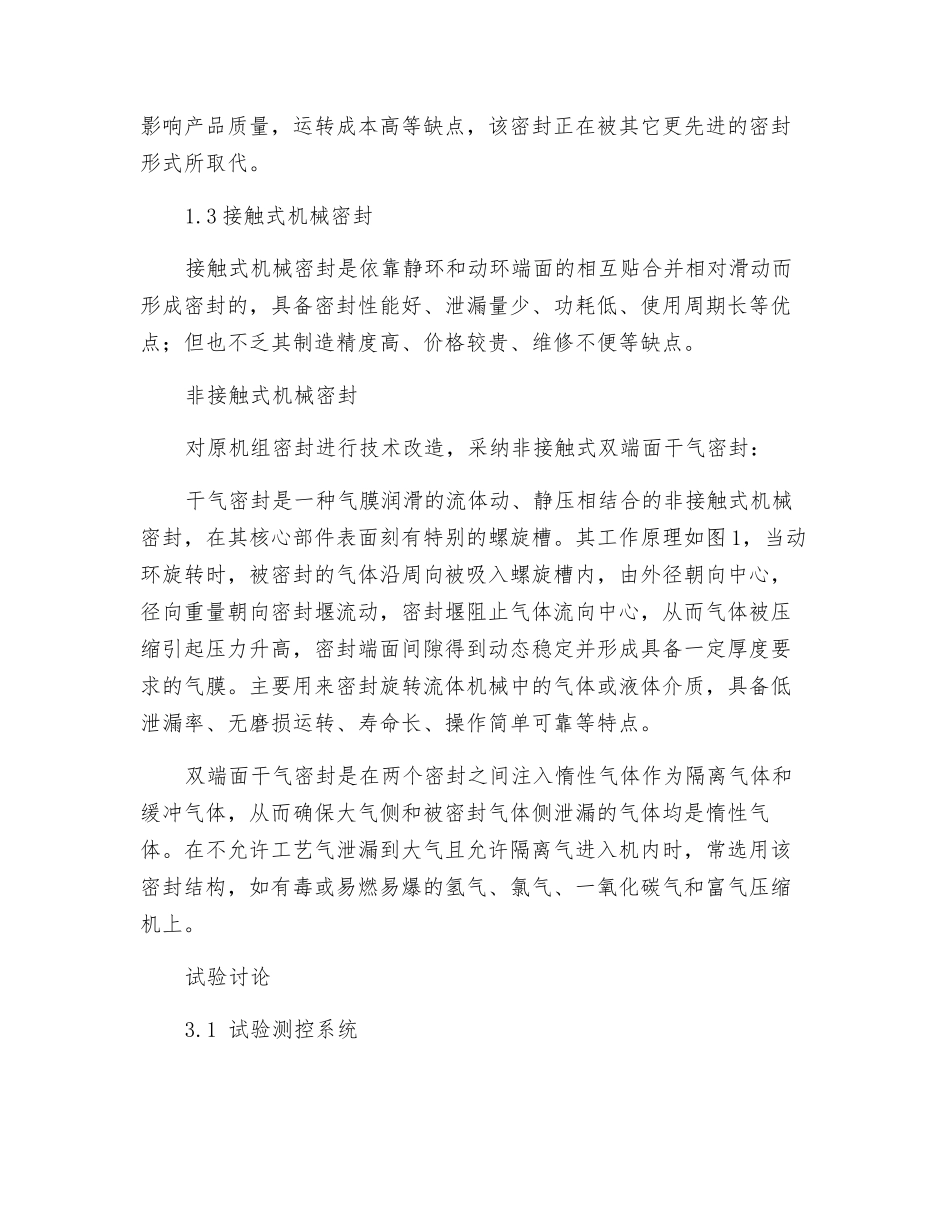

富气压缩机密封技术改造与试验研究_第2页
2/3

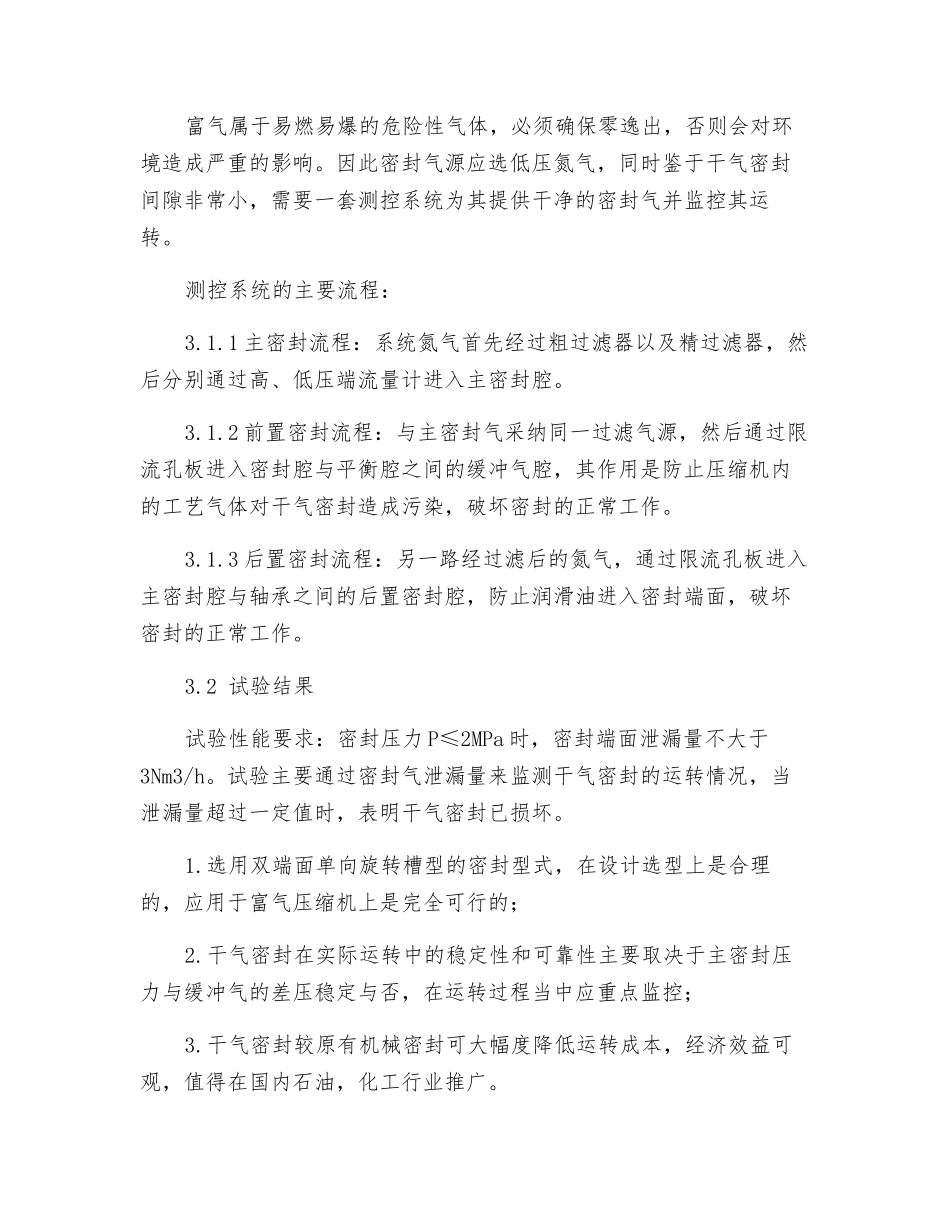

富气压缩机密封技术改造与试验研究_第3页
3/3
富气压缩机密封技术改造与试验讨论近几年来,透平压缩机通常用来输送大多数危险性工艺气体,这就要求其轴端密封达到介质的零泄漏或零逸出。因此对压缩机原接触式机械密封进行技术改造。通过多种密封的性能讨论对比,将其改造为非接触式双端面干气密封,并附加测控系统保证干气密封的安全稳定运转。经过试验验证,双端面干气密封应用于富气压缩机上是完全可行的,成为高速透平压缩机轴端密封的首选。透平压缩机是石化、炼化、乙烯厂、等企业的核心装置,其性能的好坏直接决定整个车间的运转效率。然而,压缩机用机封又是决定其正常开启的关键技术之一。随着石化及能源工业的进展,透平压缩机的工作参数也越来越高,对所用机封的要求也越来越严格。截止目前,透平压缩机密封经历了三个阶段:迷宫密封;浮环密封;接触式机械密封。压缩机常用的几种密封形式1.1 迷宫密封迷宫密封是利用流体流经一系列节流间隙与膨胀空腔组成的通道,使其产生节流降压效应,从而减小流体泄漏的一种密封,功耗少,使用期限长,成本低,维护方便。但也有不足地地方,如密封元件加工精度高,装配比较困难;设计或组装不良,易产生较大泄漏。炼油、化工等行业危险性工艺气体压缩机将使用更为先进的密封形式。1.2 浮环密封浮环密封属于非接触式密封,寿命长,可靠性高,适用范围广。但由于其内泄漏较大,回收处理设备较复杂,易对润滑油造成污染和影响产品质量,运转成本高等缺点,该密封正在被其它更先进的密封形式所取代。1.3 接触式机械密封接触式机械密封是依靠静环和动环端面的相互贴合并相对滑动而形成密封的,具备密封性能好、泄漏量少、功耗低、使用周期长等优点;但也不乏其制造精度高、价格较贵、维修不便等缺点。非接触式机械密封对原机组密封进行技术改造,采纳非接触式双端面干气密封:干气密封是一种气膜润滑的流体动、静压相结合的非接触式机械密封,在其核心部件表面刻有特别的螺旋槽。其工作原理如图 1,当动环旋转时,被密封的气体沿周向被吸入螺旋槽内,由外径朝向中心,径向重量朝向密封堰流动,密封堰阻止气体流向中心,从而气体被压缩引起压力升高,密封端面间隙得到动态稳定并形成具备一定厚度要求的气膜。主要用来密封旋转流体机械中的气体或液体介质,具备低泄漏率、无磨损运转、寿命长、操作简单可靠等特点。双端面干气密封是在两个密封之间注入惰性气体作为隔离气体和缓冲气体,从而确保大气侧和被密封气体侧泄漏的气体均是惰性气体。在不允许...
