(完整版)平面镜成像作图题专项练习

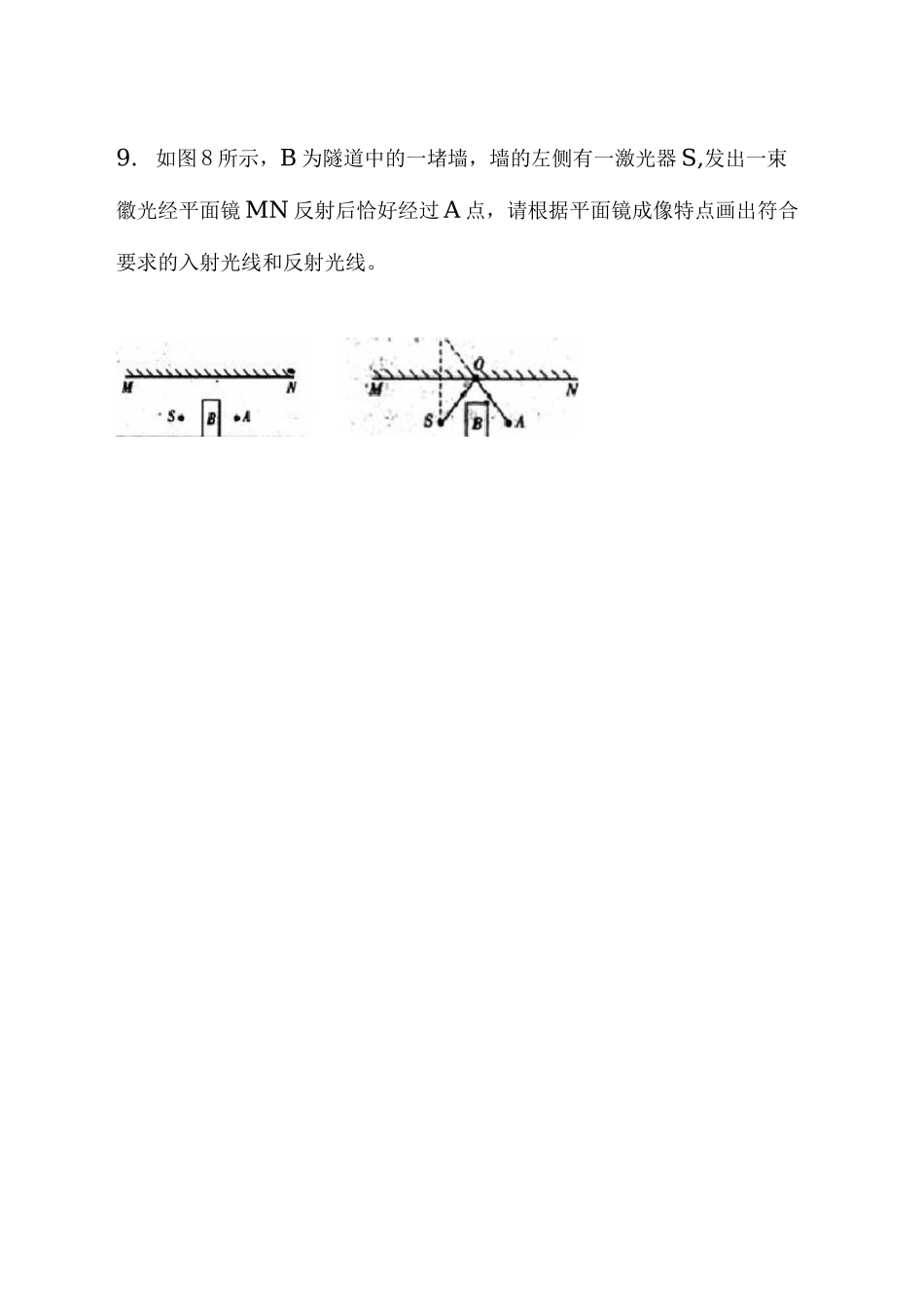

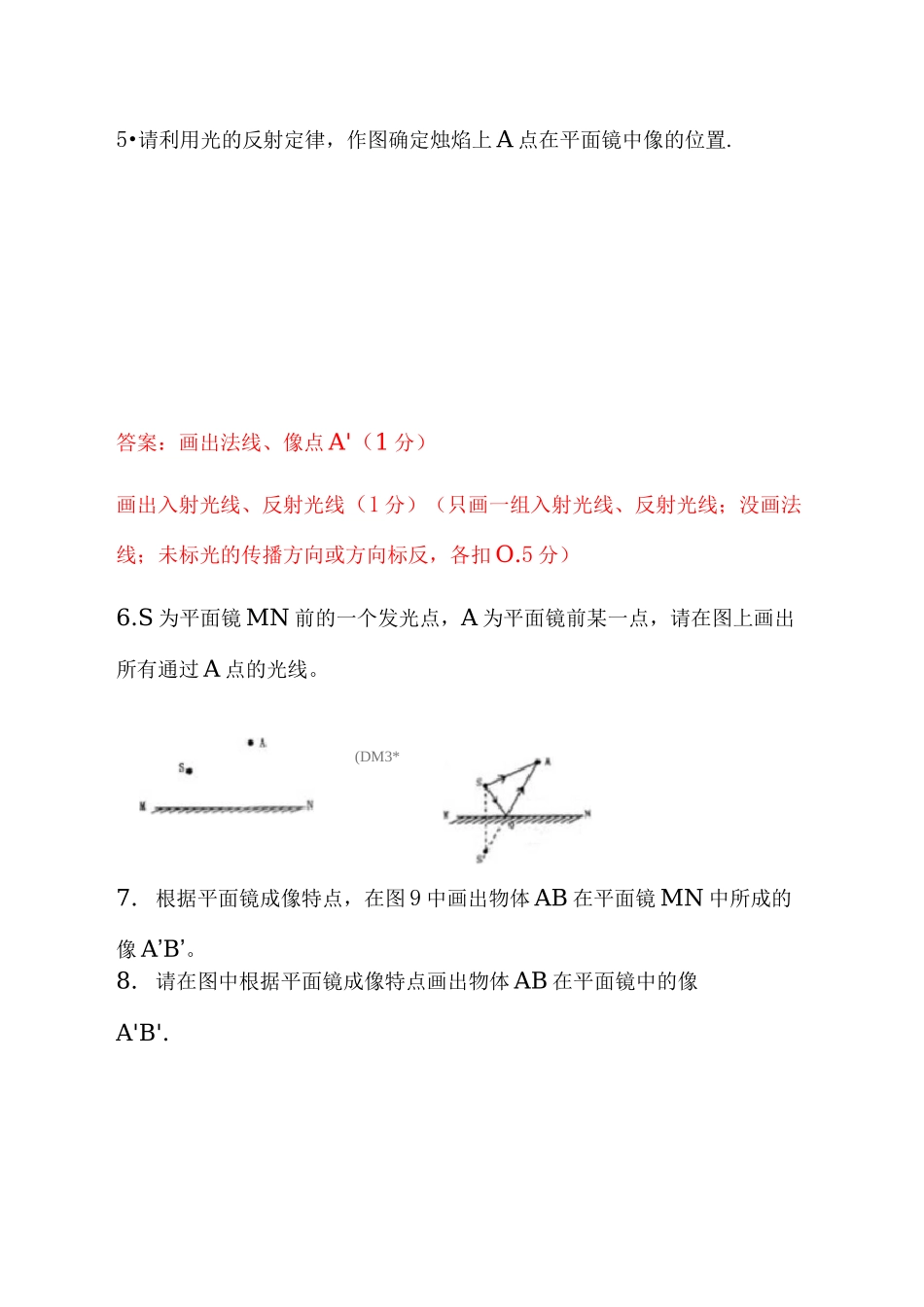

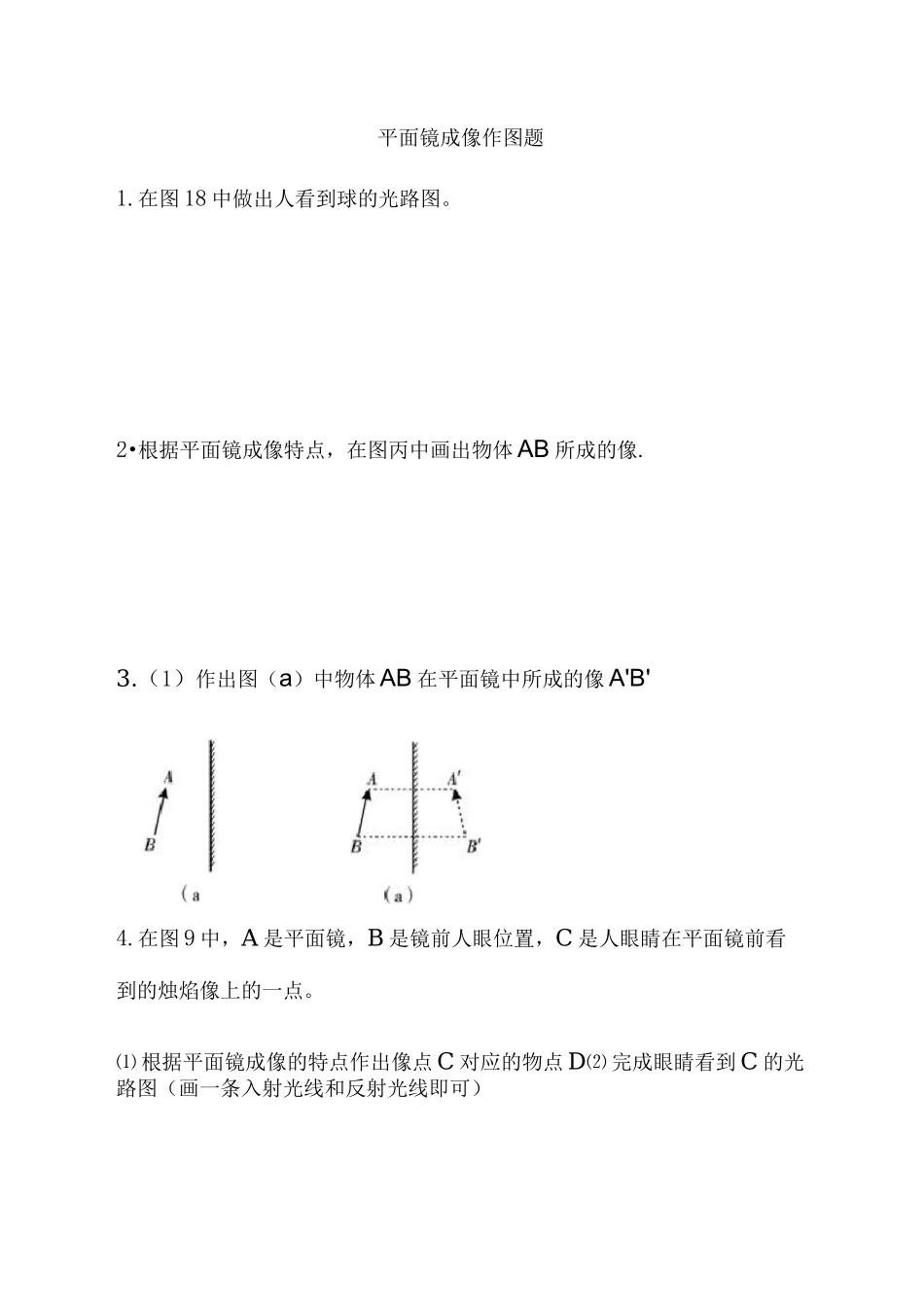

平面镜成像作图题1.在图 18 中做出人看到球的光路图。2•根据平面镜成像特点，在图丙中画出物体 AB 所成的像.3.（1）作出图（a）中物体 AB 在平面镜中所成的像 A'B'4.在图 9 中，A 是平面镜，B 是镜前人眼位置，C 是人眼睛在平面镜前看到的烛焰像上的一点。⑴ 根据平面镜成像的特点作出像点 C 对应的物点 D⑵ 完成眼睛看到 C 的光路图（画一条入射光线和反射光线即可）5•请利用光的反射定律，作图确定烛焰上 A 点在平面镜中像的位置.答案：画出法线、像点 A'（1 分）画出入射光线、反射光线（1 分）（只画一组入射光线、反射光线；没画法线；未标光的传播方向或方向标反，各扣 O.5 分）6.S 为平面镜 MN 前的一个发光点，A 为平面镜前某一点，请在图上画出所有通过 A 点的光线。7.根据平面镜成像特点，在图 9 中画出物体 AB 在平面镜 MN 中所成的像 A’B’。8.请在图中根据平面镜成像特点画出物体 AB 在平面镜中的像A'B'.(DM3*9.如图 8 所示，B 为隧道中的一堵墙，墙的左侧有一激光器 S,发出一束徽光经平面镜 MN 反射后恰好经过 A 点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。4/10.根据平面镜成像特点，在图 11 中画出物体 AB 在平面镜 MN 中所成的像 AB答案：对称 1 分；正立 1 分；虚像 1 分11.如图 11 所示，平面镜前一个发光点 S 和它的两条光线，请在图中作出S 在平面镜中的像，并作出这两条光线的反射光线。12.(1)如图甲所示，S 是一个发光点，S'是它在平面镜中成的像，SA 是S 发出的一束光。请在图甲中画出平面镜的位置和 SA 经平面镜反射后的光线.13. 如图 12 所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯 S 发出的光经平面镜反射后到达 A 点的光路图。14. 如图所示，从 S 点发出的一条光线，经平面镜 MN 反射后，其反射光线恰好通过 P 点。请你作出这条入射光线并完成光路图。15. 如图 9 所示，MN 是竖直放置的平面镜，请画出字母"L"在平面镜中的像。(S20®)16. 如图 3 所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。17.如图 14 所示为水位测量仪的示意图，从 A 点发出一束方向不变的光线，经水...
