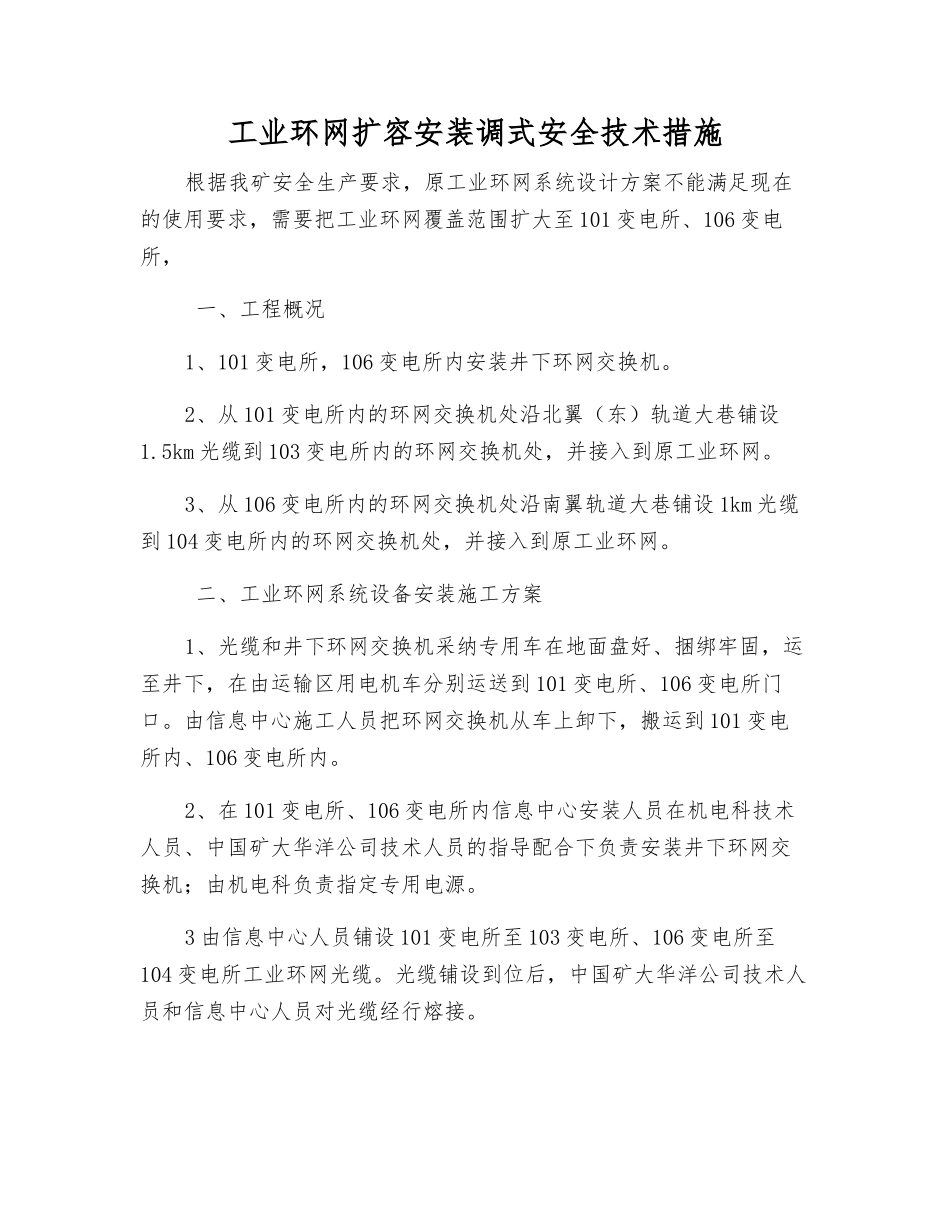

工业环网扩容安装调式安全技术措施_第1页
1/2
工业环网扩容安装调式安全技术措施_第2页
2/2
工业环网扩容安装调式安全技术措施根据我矿安全生产要求,原工业环网系统设计方案不能满足现在的使用要求,需要把工业环网覆盖范围扩大至 101 变电所、106 变电所, 一、工程概况1、101 变电所,106 变电所内安装井下环网交换机。2、从 101 变电所内的环网交换机处沿北翼(东)轨道大巷铺设1.5km 光缆到 103 变电所内的环网交换机处,并接入到原工业环网。3、从 106 变电所内的环网交换机处沿南翼轨道大巷铺设 1km 光缆到 104 变电所内的环网交换机处,并接入到原工业环网。 二、工业环网系统设备安装施工方案1、光缆和井下环网交换机采纳专用车在地面盘好、捆绑牢固,运至井下,在由运输区用电机车分别运送到 101 变电所、106 变电所门口。由信息中心施工人员把环网交换机从车上卸下,搬运到 101 变电所内、106 变电所内。2、在 101 变电所、106 变电所内信息中心安装人员在机电科技术人员、中国矿大华洋公司技术人员的指导配合下负责安装井下环网交换机;由机电科负责指定专用电源。3 由信息中心人员铺设 101 变电所至 103 变电所、106 变电所至104 变电所工业环网光缆。光缆铺设到位后,中国矿大华洋公司技术人员和信息中心人员对光缆经行熔接。4、光缆铺设熔接、设备安装完毕后,认真对铺设的光缆、安装的设备进行 1 次全面核对检查,确定无误后,方可通电进行井下环网设备的调式。5、设备调试完毕并正常运转后,汇报矿安全生产信息中心,该系统投入使用运转 三、施工注意事项:1、井下环网扩容设备在装车时必须捆扎牢固,符合运输管理规定。2、光缆必须根据施工要求经行铺设;在铺设过圈时必须确保施工安全,确认完毕后方可进行。3、施工期间要随时经行安全确认。4、熔接光缆时,做好个人防护工作。 四、调试运转期间的安全措施:1、由于工业环网采纳千兆冗余连接,支持单冗余链路,最大网络重构自愈时间小于 300ms,所以在调式过程当中工作链路中断是不会影响井下监控系统的数据传输。2、为保持地面调试人员与井下调试人员的通讯畅通,安装一部调试电话。3、调试期间,必须与安全生产信息中心调度联系,发现井下环网数据传输异常,必须停止调试恢复环网系统数据传输,相关单位和人员必须配合。待恢复之后方可进行调试。
