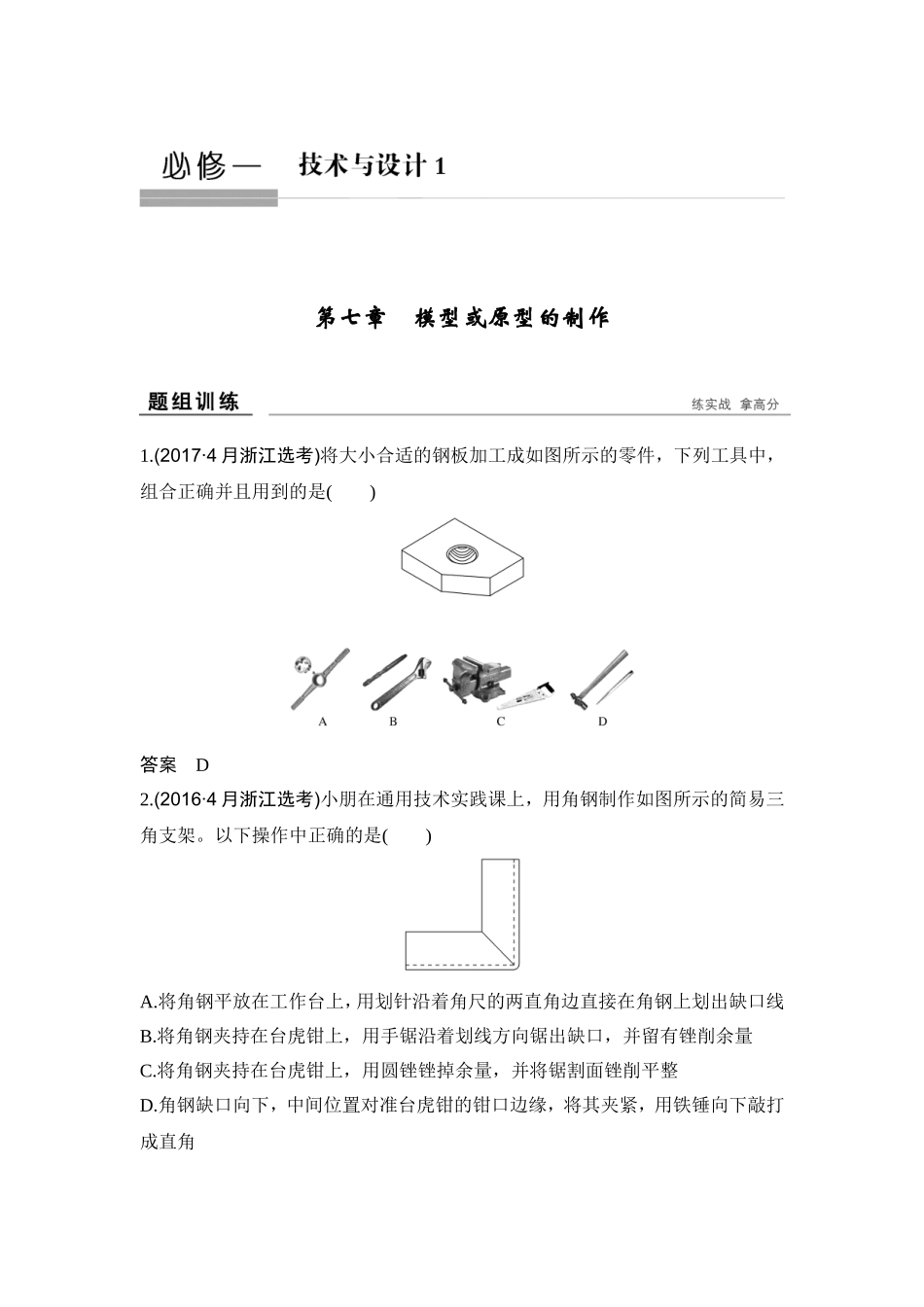

第七章模型或原型的制作1.(2017·4月浙江选考)将大小合适的钢板加工成如图所示的零件，下列工具中，组合正确并且用到的是()答案D2.(2016·4月浙江选考)小朋在通用技术实践课上，用角钢制作如图所示的简易三角支架。以下操作中正确的是()A.将角钢平放在工作台上，用划针沿着角尺的两直角边直接在角钢上划出缺口线B.将角钢夹持在台虎钳上，用手锯沿着划线方向锯出缺口，并留有锉削余量C.将角钢夹持在台虎钳上，用圆锉锉掉余量，并将锯割面锉削平整D.角钢缺口向下，中间位置对准台虎钳的钳口边缘，将其夹紧，用铁锤向下敲打成直角答案B3.加工如图所示的零件时，先在方钢上划线、冲眼，然后钻孔，再锯割去除槽中的材料，最后锉削成型。以下操作方法中不合理的是()A.用划针、划规和钢直尺划线B.先用样冲冲眼，再用钻头钻孔C.用方锉锉削槽的底部D.用圆锉锉削半圆弧面解析本题考查了金工操作中各工艺的适用场合。锯割线和锉削的圆弧线需要用划针、划规和钢直尺划线，选项A正确；凹槽底面需要先冲眼后钻孔，选项B正确钻完孔后需用方锉锉削成直角，选项C正确；半圆弧面需要用平锉锉削，不能用圆锉，选项D错误。答案D4.小明设计了一个学生用台灯，现想对台灯的性能以及人机关系进行研究，他应制做出()A.概念模型B.结构模型C.功能模型D.展示模型答案C5.钳工操作中一些工具需要配合使用，以下搭配中不合理的是()解析扳手应改为锤子。答案B6.制作如图所示的六角螺母需要用到划线、锯割、锉削等工艺，这些工艺属于()A.加工工艺B.装配工艺C.检测工艺D.铸造工艺答案A7.以下四种起锯方式中，不容易造成锯齿崩裂的是()解析起锯时，一般采用从工件远离自己的一端起锯，锯条和工件的倾斜角为15°。答案A8.如图所示为用来夹持小零件的手虎钳。转动蝶形螺母，手虎钳可以夹紧或是松开。铰链处的连接件应采用()答案C9.如图所示为丝锥扳手和丝锥，攻丝时要将丝锥装夹到丝锥扳手上，以下装夹部位正确的是()A.方形部位B.圆形部位C.齿形部位D.方形与圆形交接部位答案A10.若要使工件更加光滑，最合适的工具是()A.三角锉B.方锉C.平锉D.细砂纸答案D11.(2015·10月浙江选考)在如图所示的小铁锤上加工M8的螺纹孔。下列工具中不需要的是()A.样冲B.丝锥C.圆板牙D.钻头解析本题中用不到圆板牙制作外螺纹丝。答案C12.下列有关锉刀的使用方法，描述错误的是()A.在粗锉时，应充分使用锉刀的有效长度B.锉削时，如锉屑嵌入齿缝内必须及时用钢丝刷清除锉齿上的锉屑C.锉刀使用完毕时必须清刷干净，且锉刀表面涂上油，以免生锈D.不可与其他工具或工件堆放在一起，以免损坏锉齿答案C13.李刚要从一张长2000mm、宽1000mm、厚10mm的木板上分割下一块1000mm×1000mm大小的木板，下列工具中，最适合的是()解析从板上取材，要根据材料的属性和所取材料的形状、大小选择合适的工具本题是厚10mm木板，D不合理；在长2000mm、宽1000mm、厚10mm的木板上分割下1000mm×1000mm大小的木板，B、C都要卡住，故选A。答案A14.小张要加工如图乙所示的小铁锤，锯割后需要用锉刀加工如图甲所示R16弧线部分，最合适的锉刀是()解析用锉刀锉削凸形面时，适合用平锉，当锉削凹形面时，适合用半圆形锉刀，从图中可以看出最合适的是半圆锉。答案D15.在如图所示的连接件上手工加工内螺纹和外螺纹，需要用到的工具是()A.划针和样冲B.划规和钢锯C.锉刀和铁锤D.丝锥和扳手解析加工内螺纹的工具是丝锥和丝锥扳手；加工外螺纹的工具是圆板牙和圆板牙扳手。答案D16.如图所示为相框的开口连接配件，其中小孔及凹槽处的圆角直径都为10mm，利用薄铝片加工该配件，下列操作流程和锉削工具都正确的是()A.划线→锯割→锉削→钻孔；圆锉B.划线→钻孔→锯割→锉削；半圆锉C.钻孔→钻孔→锯割→锉削；圆锉D.划线→锯割→钻孔→锉削；半圆锉答案B17.(2015·浙江统考)手工将一块矩形钢板加工成如图所示的连接片，以下加工流程中合理的是()A.划线→锯割→锉削→钻孔→倒角→折弯B.划线→折弯→钻孔→倒角→锯割→锉削C.划线→钻孔→倒角→折弯→锉削→锯割D.划线→锉削→折弯→锯割→钻孔→倒角解析在制作本工件时，一般划线后锯割；锯割后进行锉削；钻孔后再倒角；倒角后再弯折...
