探讨完善110KV线路纵差保护功能的改造与试验

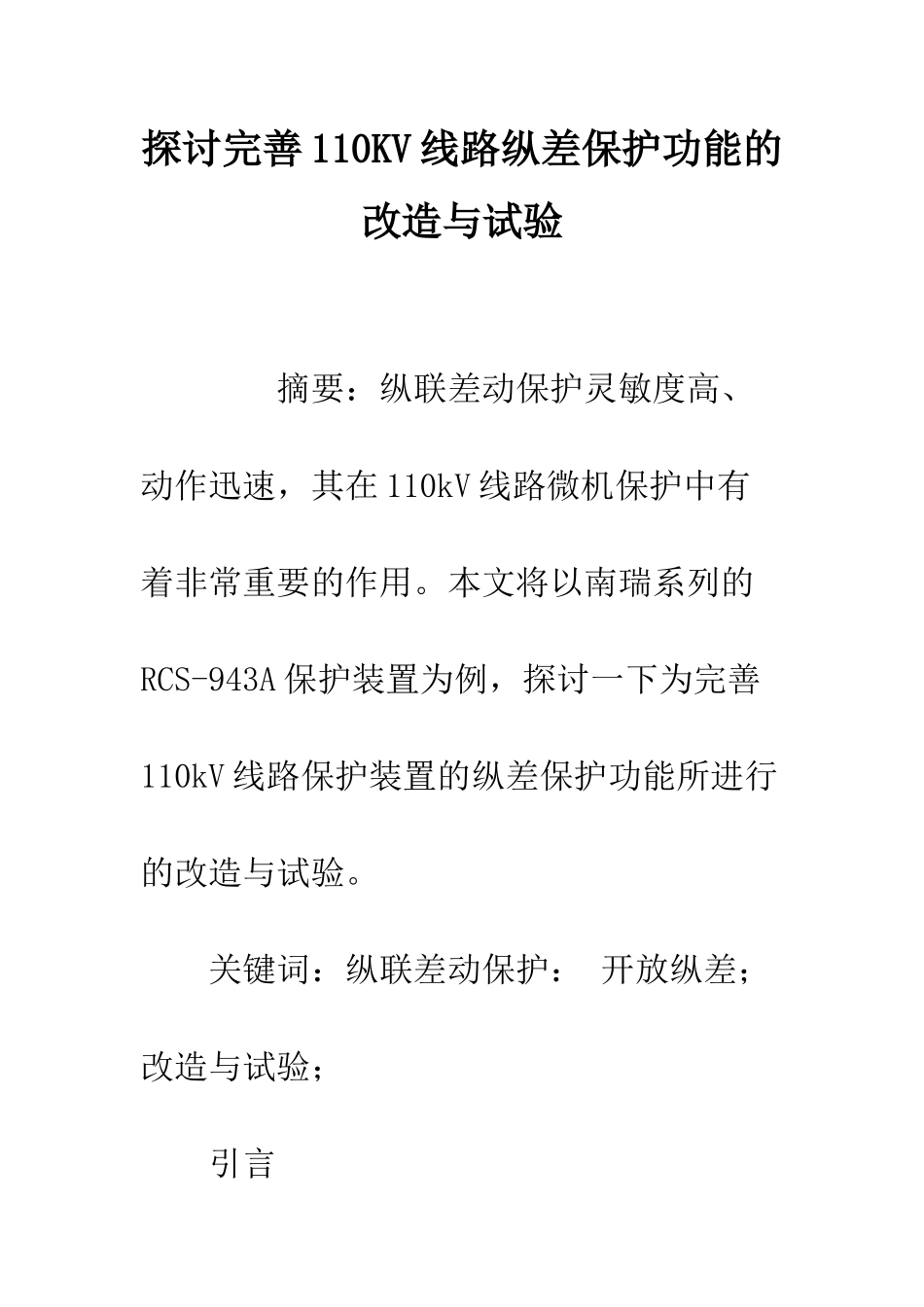

探讨完善110KV线路纵差保护功能的改造与试验_第1页
1/12
探讨完善110KV线路纵差保护功能的改造与试验_第2页
2/12

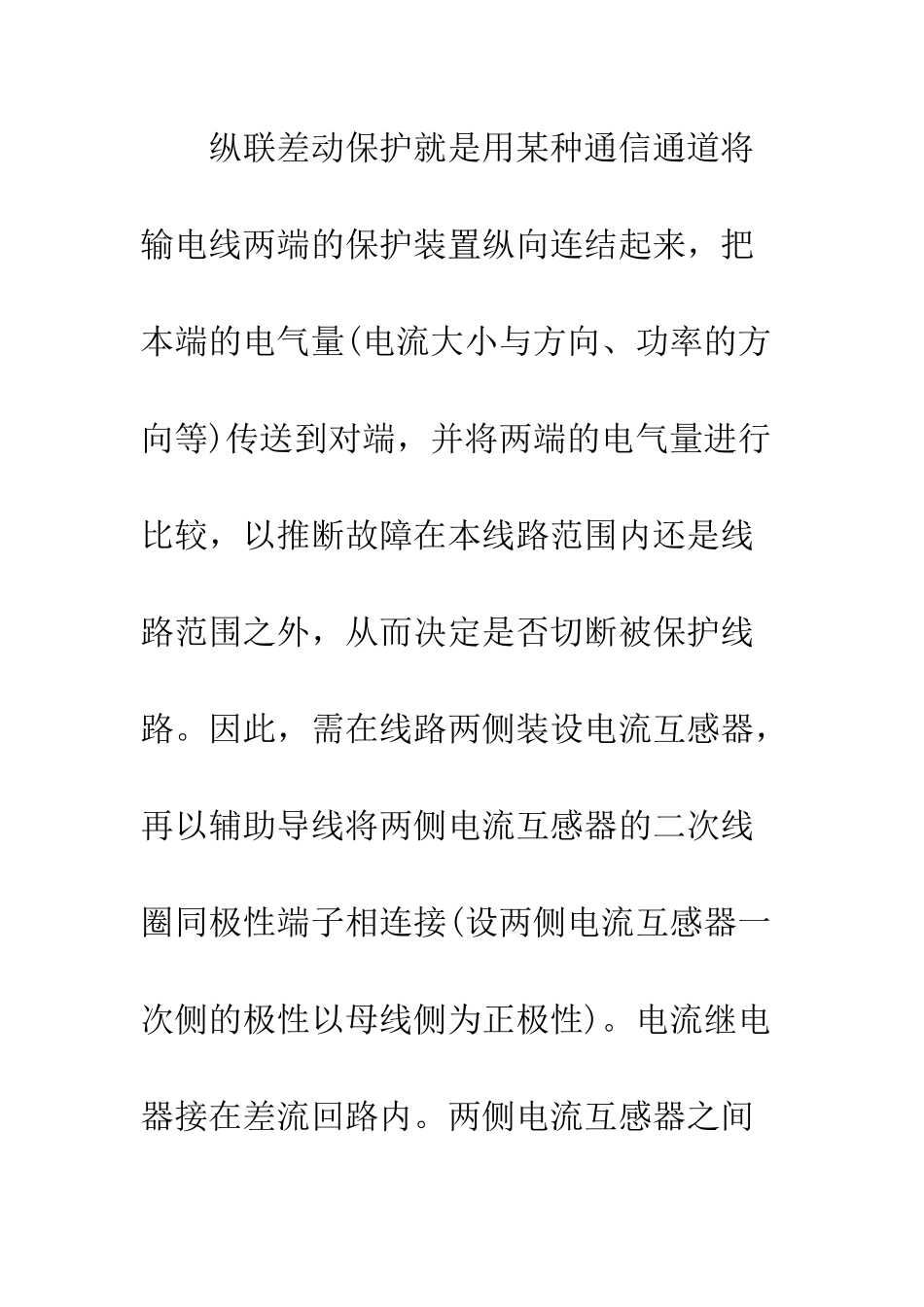

探讨完善110KV线路纵差保护功能的改造与试验_第3页
3/12
探讨完善 110KV 线路纵差保护功能的改造与试验 摘要:纵联差动保护灵敏度高、动作迅速,其在 110kV 线路微机保护中有着非常重要的作用。本文将以南瑞系列的RCS-943A 保护装置为例,探讨一下为完善110kV 线路保护装置的纵差保护功能所进行的改造与试验。 关键词:纵联差动保护: 开放纵差;改造与试验; 引言 目前,在 110kV 线路的一侧开关处于断开状态且退出操作电源(保护电源不退出),线路空充电的情况下,当线路有故障,出现差动电流大于启动值时,线路微机保护装置由于检测不了开关的跳闸位置而不能向对侧发出差动动作允许信号,从而可能会造成差动保护不动作。正因如此,本文将以南瑞系列的 RCS-943A 保护装置为例,探讨一下完善 110kV 线路保护装置纵差保护功能的改造与试验。 1 纵联差动保护原理 纵联差动保护就是用某种通信通道将输电线两端的保护装置纵向连结起来,把本端的电气量(电流大小与方向、功率的方向等)传送到对端,并将两端的电气量进行比较,以推断故障在本线路范围内还是线路范围之外,从而决定是否切断被保护线路。因此,需在线路两侧装设电流互感器,再以辅助导线将两侧电流互感器的二次线圈同极性端子相连接(设两侧电流互感器一次侧的极性以母线侧为正极性)。电流继电器接在差流回路内。两侧电流互感器之间的线路为纵差保护的保护区。 一般来讲,线路纵联差动保护分为环流法差动电流保护和均压法差动电流保护两种类型:(1)环流法接线的特点是线路两侧的电流回路按同极性关系连接(由母线流向线路为正方向)。在正常运行及外部故障时,差动回路中有环流流过。当忽略线路电容电流时,则流经两侧电流互感器的电流相等,因此继电器中的电流为零,保护装置不动作。(2)均压法接线的特点是将线路两侧的电流回路按反极性关系相连接,这样在正常运行及外部故障时,差动回路中没有电流流过,因而继电器不动作。 线路纵差保护是线路的主保护,能无时限快速切除线路范围内的各种故障,保护线路的全长,具有灵敏度高、动作迅速的特性,因此可保证电力系统并列运行的稳定性和提高输送功率、缩小故障造成的损坏程度、改善后备保护之间的配合性能。 2 具体改造情况 改造的依据 当线路本侧开关处于断开状态且退出操作电源(保护电源不退出),而线路空充电,当线路发生区内故障产生差流的时候,若线路的微机保护装置检测到本侧开关处于跳闸位置且电流互感器(CT)无电流,就会向对侧发出差动动作允许信号,对侧在收到信...
