电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

接触型胶粘剂研发进展及应用分析

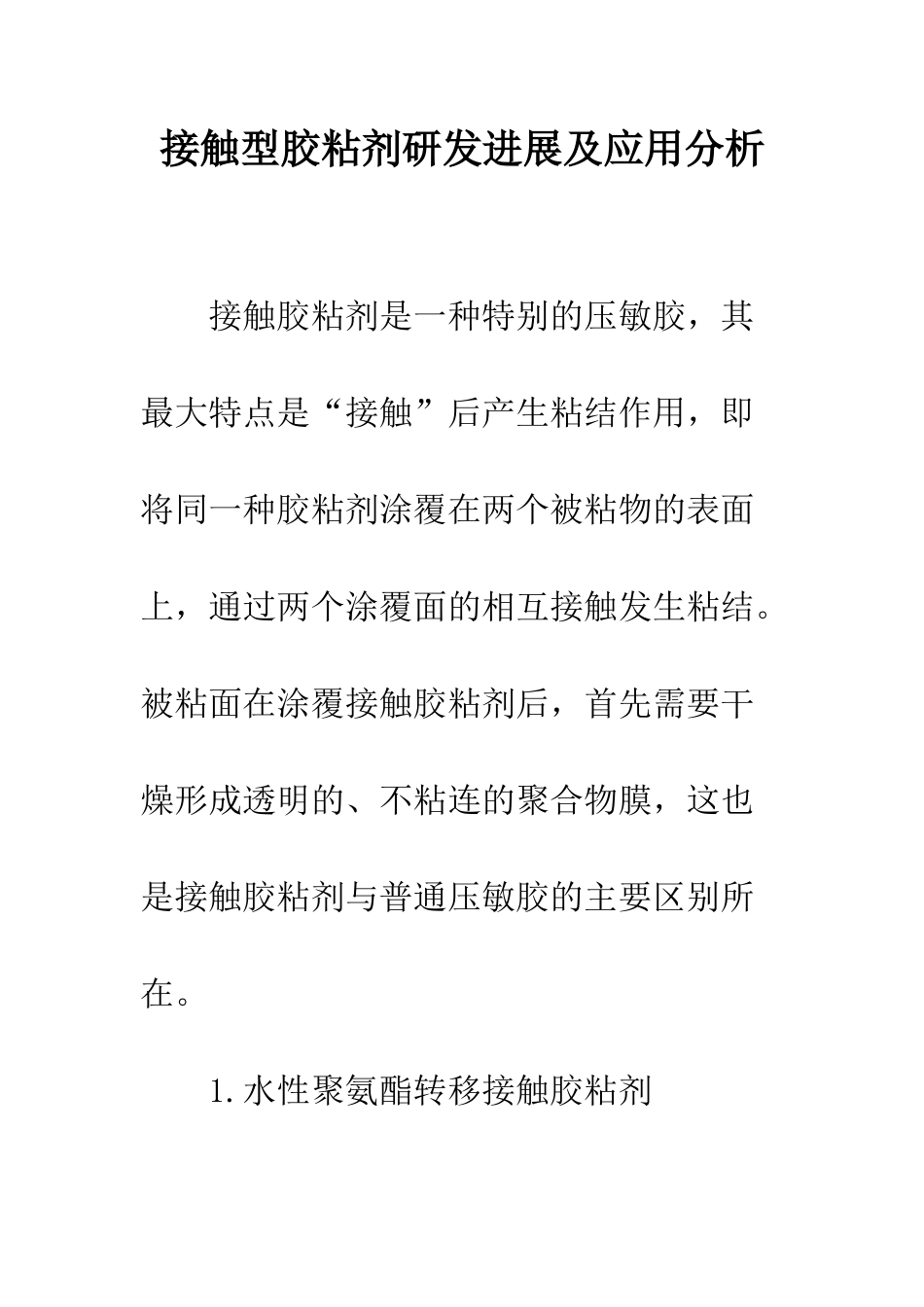

接触型胶粘剂研发进展及应用分析_第1页
1/14

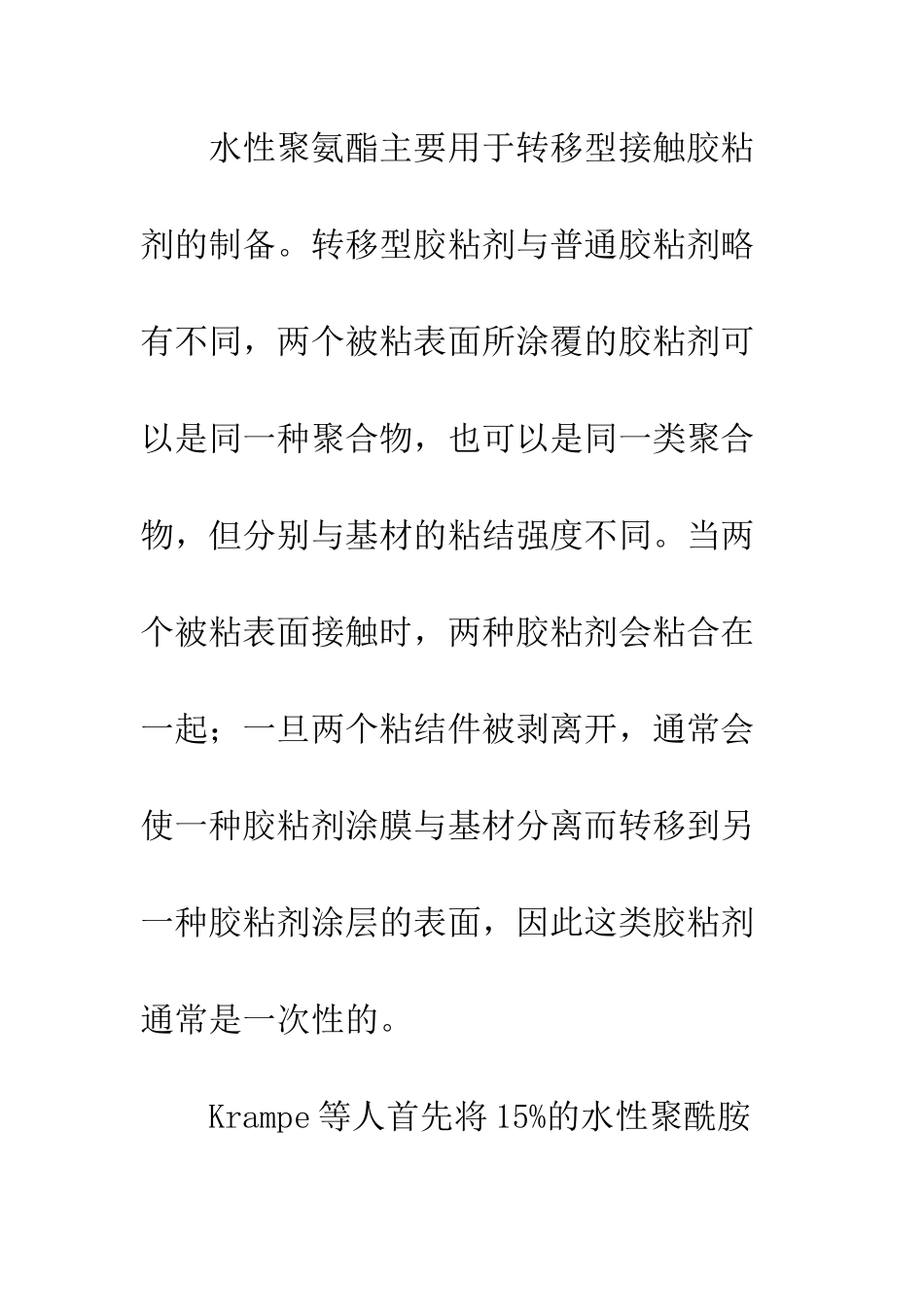

接触型胶粘剂研发进展及应用分析_第2页
2/14

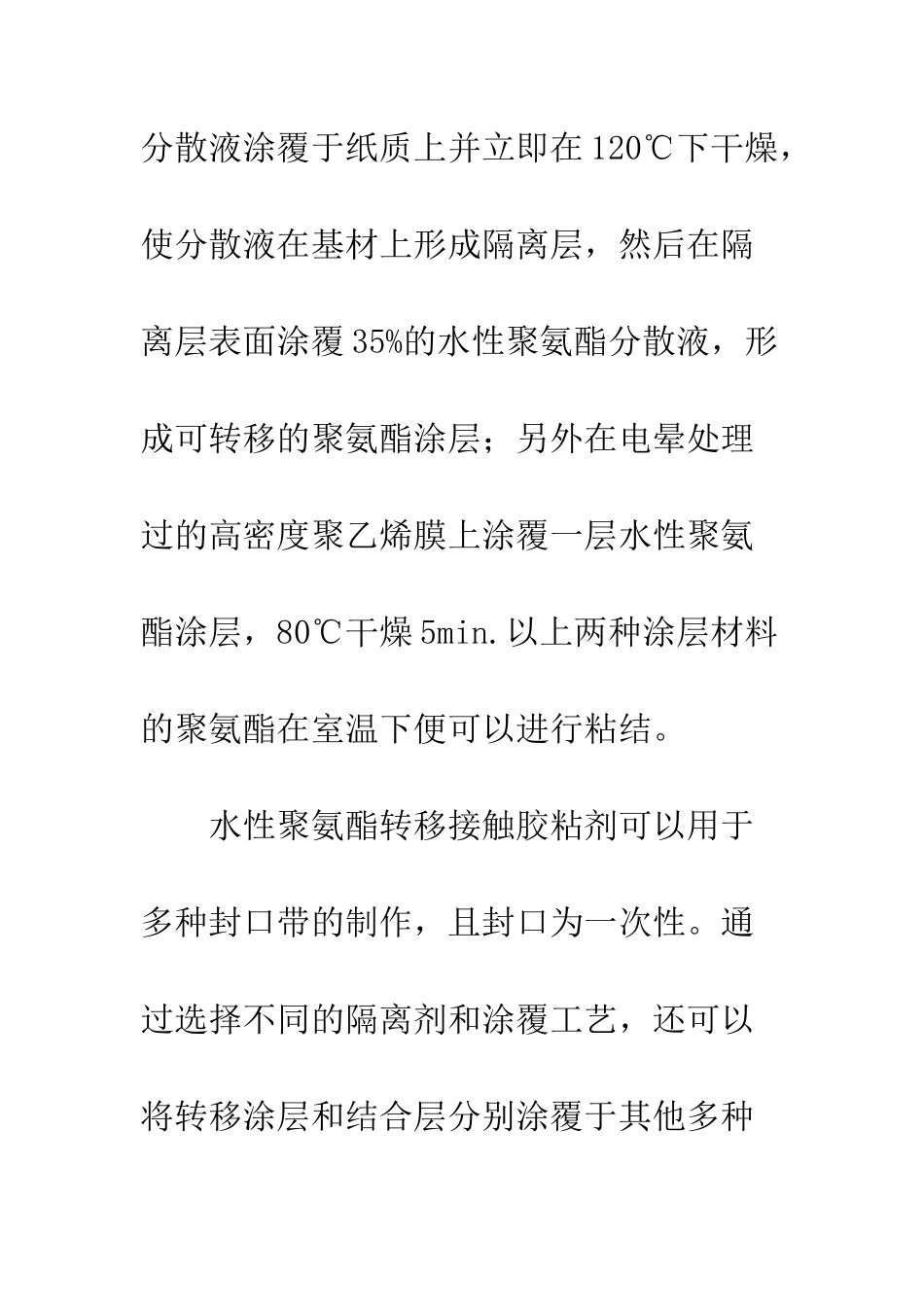

接触型胶粘剂研发进展及应用分析_第3页
3/14
接触型胶粘剂研发进展及应用分析 接触胶粘剂是一种特别的压敏胶,其最大特点是“接触”后产生粘结作用,即将同一种胶粘剂涂覆在两个被粘物的表面上,通过两个涂覆面的相互接触发生粘结。被粘面在涂覆接触胶粘剂后,首先需要干燥形成透明的、不粘连的聚合物膜,这也是接触胶粘剂与普通压敏胶的主要区别所在。 1.水性聚氨酯转移接触胶粘剂 水性聚氨酯主要用于转移型接触胶粘剂的制备。转移型胶粘剂与普通胶粘剂略有不同,两个被粘表面所涂覆的胶粘剂可以是同一种聚合物,也可以是同一类聚合物,但分别与基材的粘结强度不同。当两个被粘表面接触时,两种胶粘剂会粘合在一起;一旦两个粘结件被剥离开,通常会使一种胶粘剂涂膜与基材分离而转移到另一种胶粘剂涂层的表面,因此这类胶粘剂通常是一次性的。 Krampe 等人首先将 15%的水性聚酰胺分散液涂覆于纸质上并立即在 120℃下干燥,使分散液在基材上形成隔离层,然后在隔离层表面涂覆 35%的水性聚氨酯分散液,形成可转移的聚氨酯涂层;另外在电晕处理过的高密度聚乙烯膜上涂覆一层水性聚氨酯涂层,80℃干燥 5min.以上两种涂层材料的聚氨酯在室温下便可以进行粘结。 水性聚氨酯转移接触胶粘剂可以用于多种封口带的制作,且封口为一次性。通过选择不同的隔离剂和涂覆工艺,还可以将转移涂层和结合层分别涂覆于其他多种聚合物膜基材上,形成转移型接触胶粘剂制品。 2.天然胶乳型接触胶粘剂 天然胶乳本身即可作接触胶粘剂,如NationalStarch 生产的 KL 系列“冷密封胶”实际就是接触胶粘剂。将此种胶粘剂涂覆在基材或基膜上,干燥后可以将其卷起堆放也不会发生粘连,但在一定的压力下,胶粘剂涂膜会发生牢固的粘结作用。 天然胶乳最大的特点是粘结快,适合作“快攻”型胶粘剂。这主要因为在压力与快速剪切作用下,乳胶粒表面的保护胶体容易被破坏,使天然胶乳的橡胶分子链暴露出来,形成致密良好的聚异戊二烯膜,因此表现出良好的粘结性能。 在将天然胶乳作为接触胶粘剂时,一般需要对其进行改性,主要分为化学改性与共混改性。泰国是最早对天然胶乳进行化学改性并工业化的国家,目前,其产品添加胶乳占化学改性产品的绝大部分市场份额。我国对天然胶乳用作接触胶粘剂的化学改性讨论工作也有了很大进展,但截至目前还没有工业化产品面世。 与其他水性产品共混是天然胶乳作为接触胶粘剂最常用的方式,例如与丙烯酸系乳液聚合物共混。目前市场上有许多可用于天然胶乳共混改性的商用乳液产...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

接触型胶粘剂研发进展及应用分析

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
