电火花检测仪操作规程 (1)

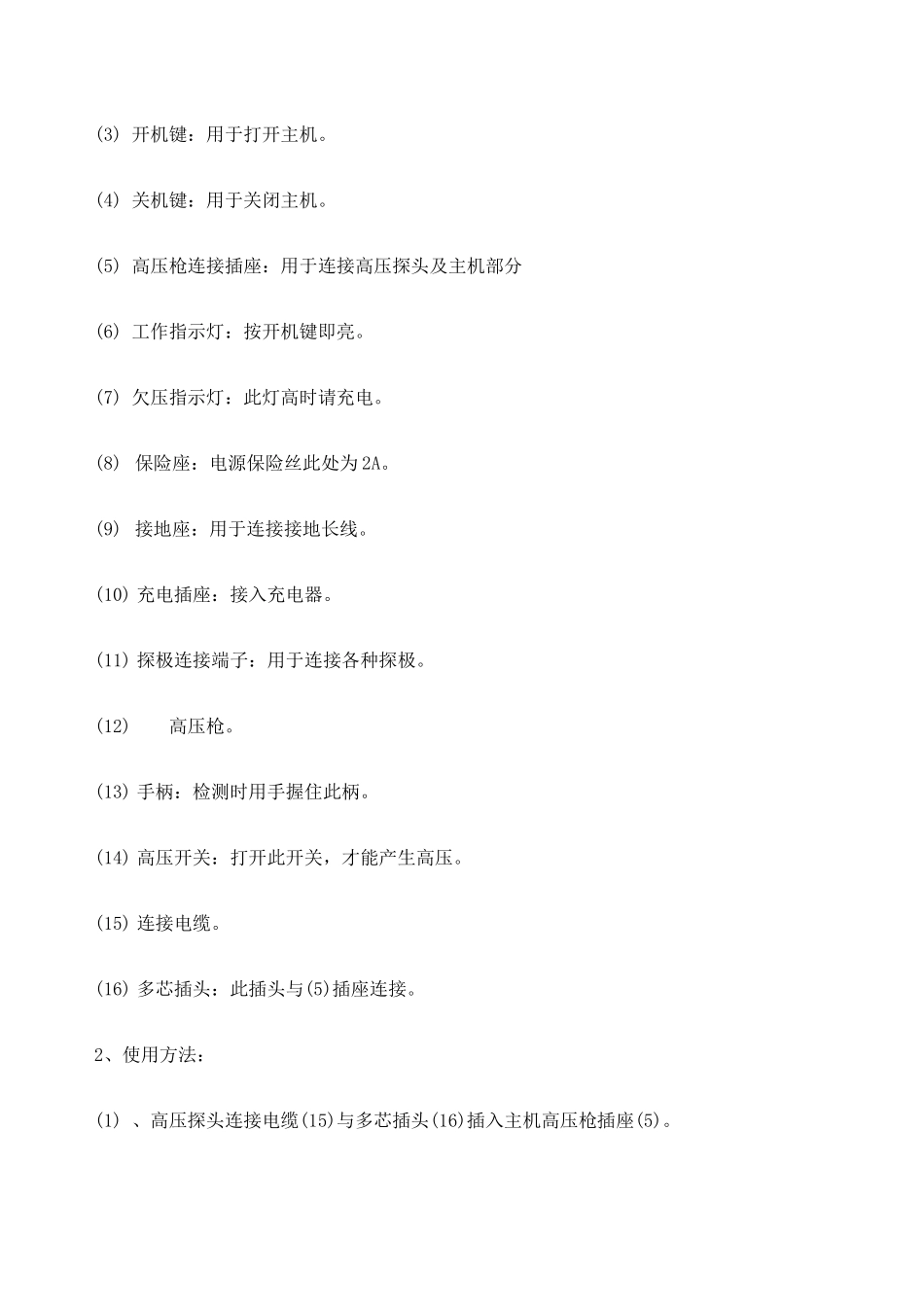

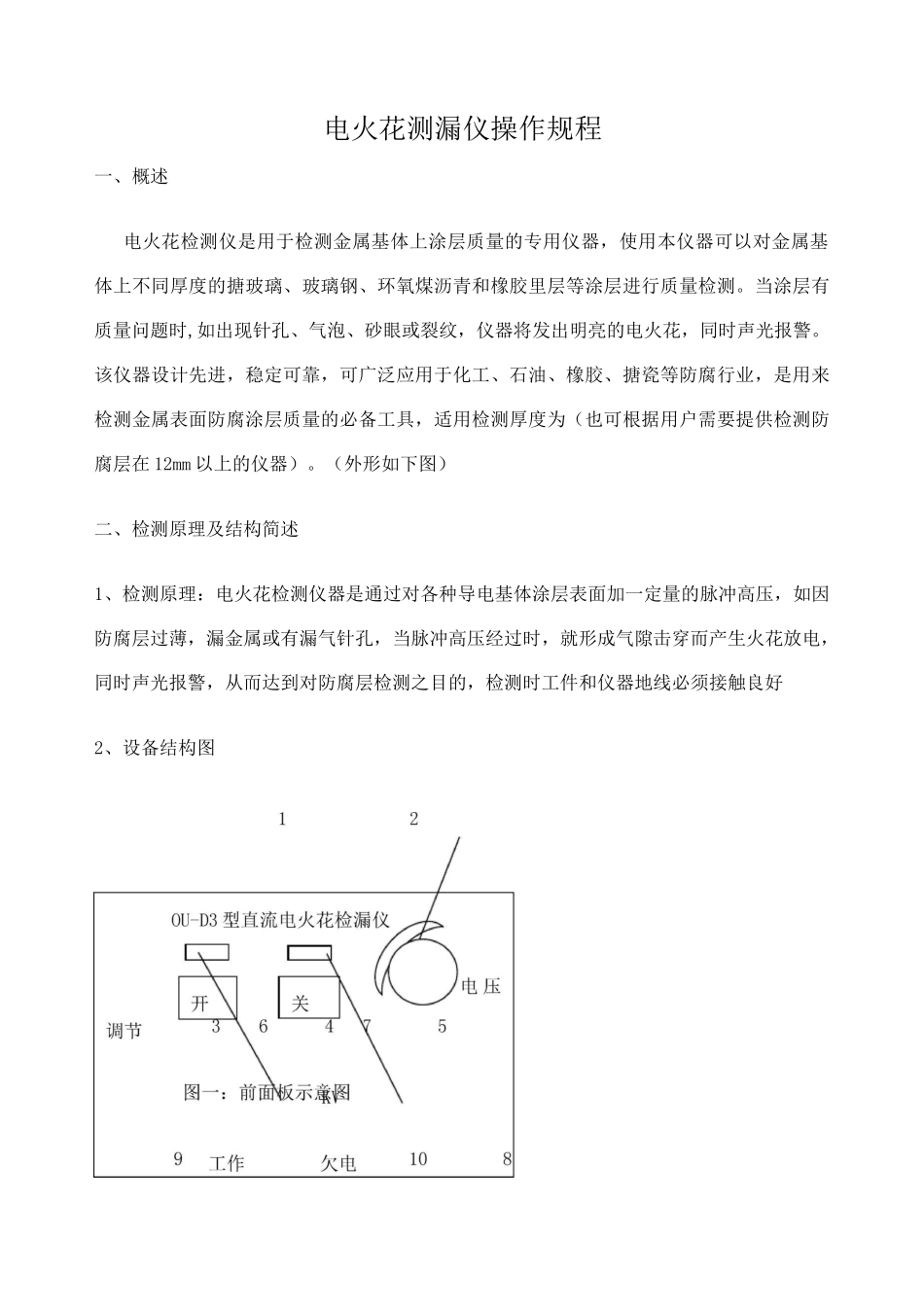

电火花测漏仪操作规程一、概述电火花检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。该仪器设计先进，稳定可靠，可广泛应用于化工、石油、橡胶、搪瓷等防腐行业，是用来检测金属表面防腐涂层质量的必备工具，适用检测厚度为（也可根据用户需要提供检测防腐层在 12mm 以上的仪器）。（外形如下图）二、检测原理及结构简述1、检测原理：电火花检测仪器是通过对各种导电基体涂层表面加一定量的脉冲高压，如因防腐层过薄，漏金属或有漏气针孔，当脉冲高压经过时，就形成气隙击穿而产生火花放电，同时声光报警，从而达到对防腐层检测之目的，检测时工件和仪器地线必须接触良好2、设备结构图图二：后面板示意图图三：高压探头图3、结构简述：该仪器有主机、高压探头、探极三大部分组成。（1）主机部分：内装集成控制电器，声光报警装置等。（2）高压枪部分：内装高压发生器、高压输出按钮开关和引出线等（3）探极部分：毛刷探极三、操作步骤1、操作前，先要熟悉各部件名称功能，具体名称见设备结构图部分（1）高压液晶显示：其数值直接指示输出的高压（KV）。（2）电压调节旋钮:调节电压输出的强弱,以适应不同防腐层检测需要。(3) 开机键：用于打开主机。(4) 关机键：用于关闭主机。(5) 高压枪连接插座：用于连接高压探头及主机部分(6) 工作指示灯：按开机键即亮。(7) 欠压指示灯：此灯高时请充电。(8) 保险座：电源保险丝此处为 2A。(9) 接地座：用于连接接地长线。(10) 充电插座：接入充电器。(11) 探极连接端子：用于连接各种探极。(12)高压枪。(13) 手柄：检测时用手握住此柄。(14) 高压开关：打开此开关，才能产生高压。(15) 连接电缆。(16) 多芯插头：此插头与(5)插座连接。2、使用方法：(1) 、高压探头连接电缆(15)与多芯插头(16)插入主机高压枪插座(5)。(2) 、根据不同的探测需要选择适当的探极。(3) 、检查机器工作情况；a、按开机键工作指示灯应点亮。b、按下高压枪上的高压开关(14)，调节高压调节旋钮至检测所需要的电压。c、将接地长线的裸点与探极接近，应有火花产生，并伴有声光报警，徐徐调节输出电压，火花产生的距离越来越大，说明仪器工作正常，即可开始检测。检测时接地线夹，应在被测工件金属基体上。(4) 根据防腐层厚...
