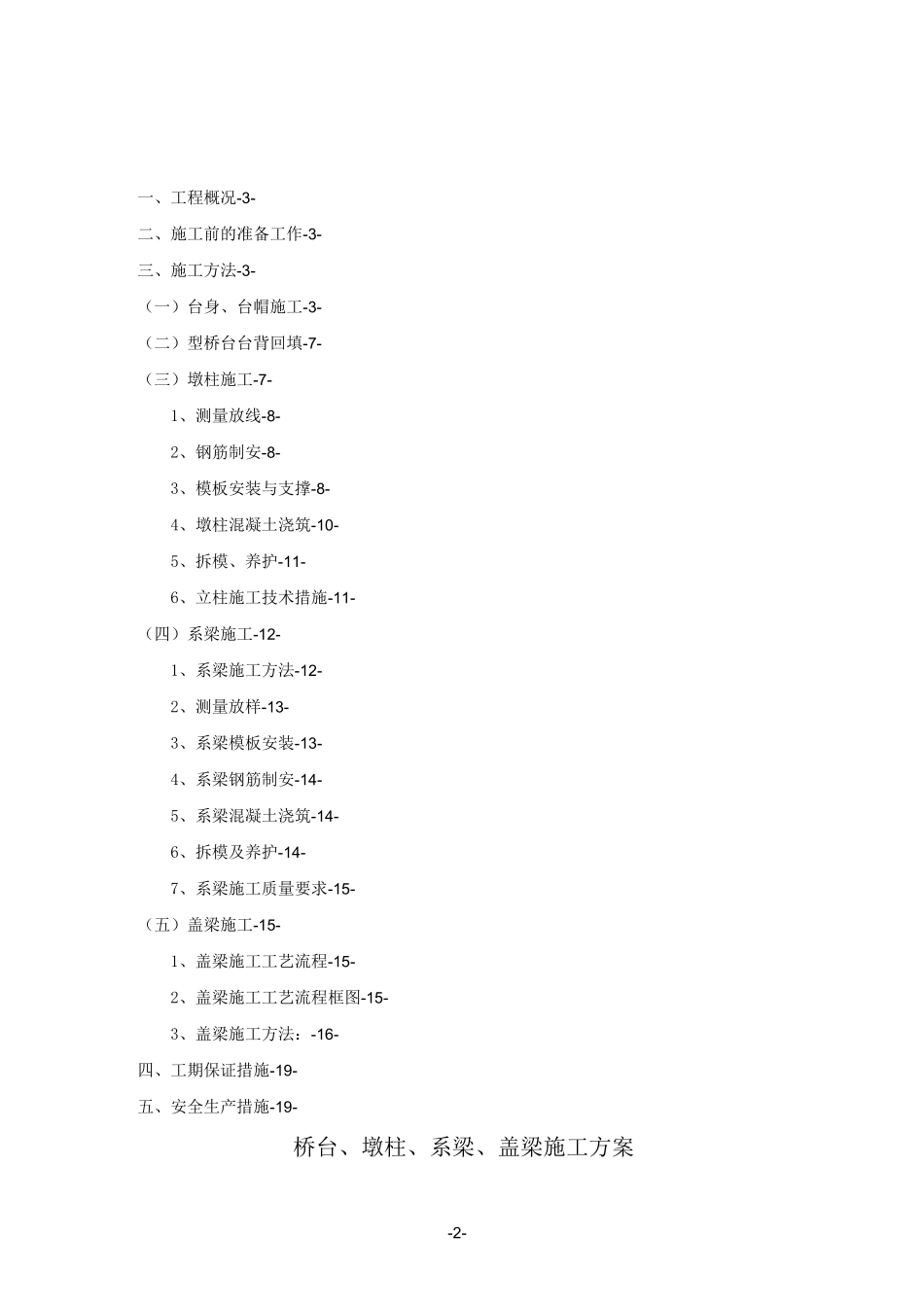

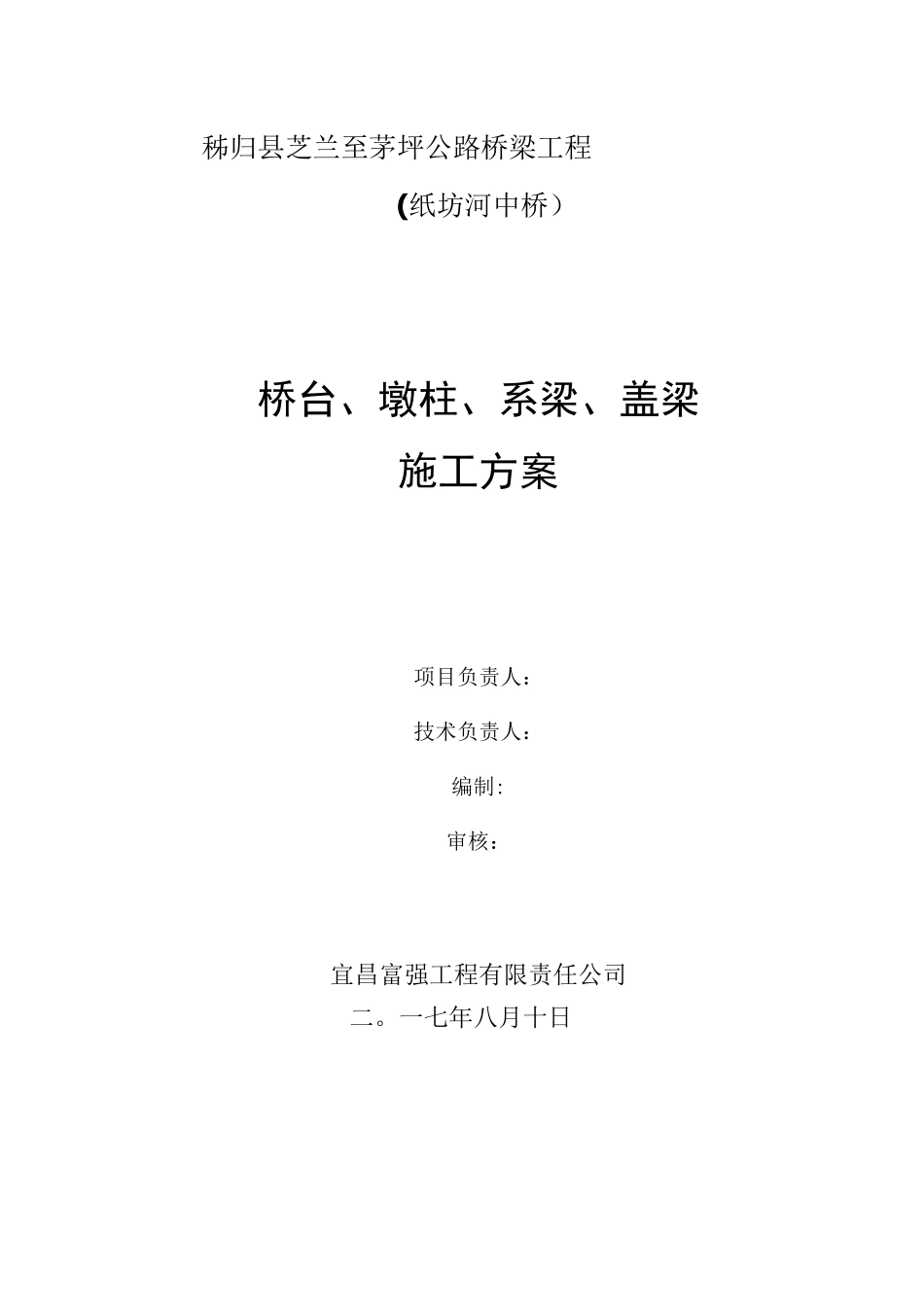

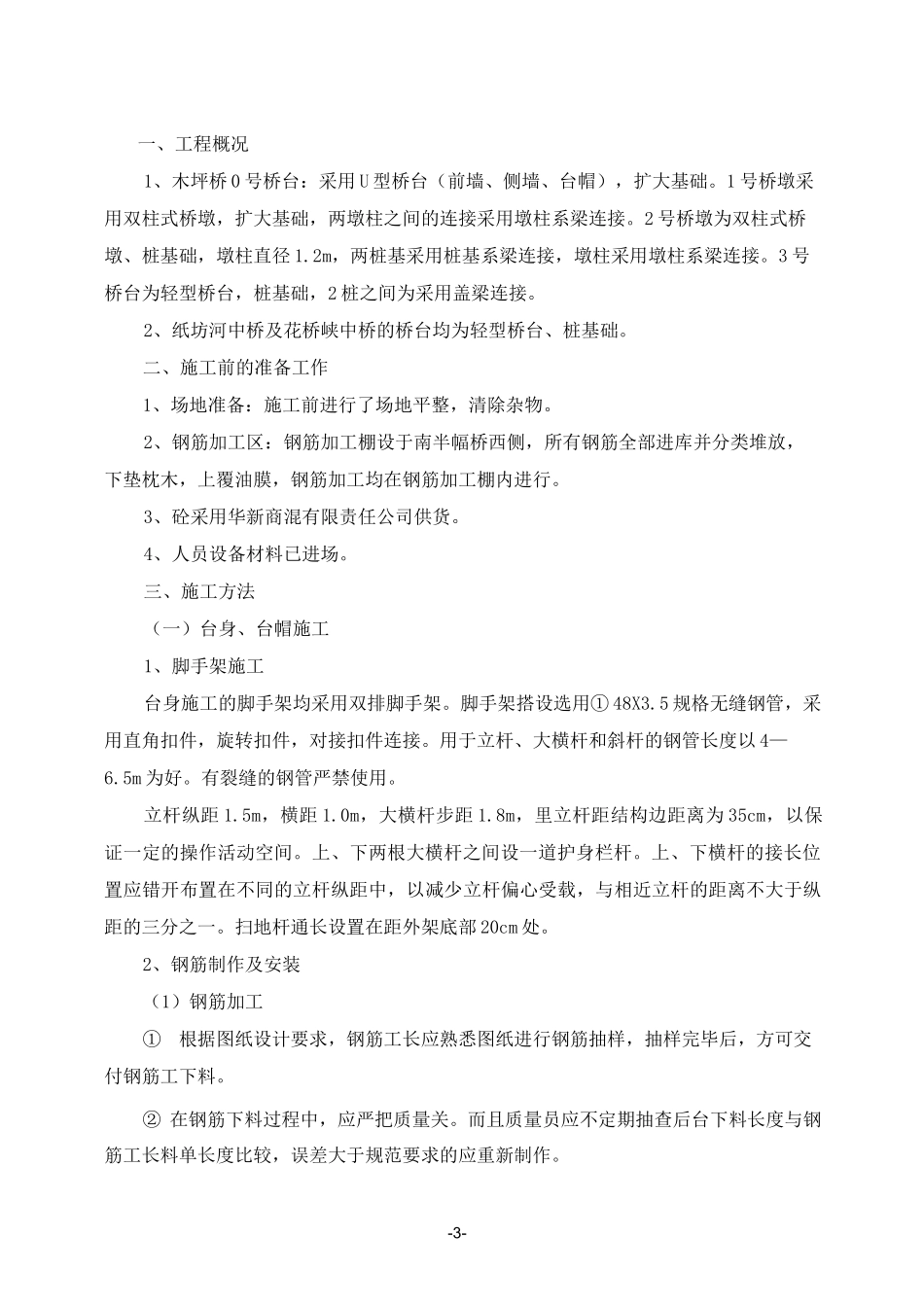

秭归县芝兰至茅坪公路桥梁工程（纸坊河中桥）桥台、墩柱、系梁、盖梁施工方案项目负责人：技术负责人：编制:审核：宜昌富强工程有限责任公司二。一七年八月十日-2-一、工程概况-3-二、施工前的准备工作-3-三、施工方法-3-（一）台身、台帽施工-3-（二）型桥台台背回填-7-（三）墩柱施工-7-1、测量放线-8-2、钢筋制安-8-3、模板安装与支撑-8-4、墩柱混凝土浇筑-10-5、拆模、养护-11-6、立柱施工技术措施-11-（四）系梁施工-12-1、系梁施工方法-12-2、测量放样-13-3、系梁模板安装-13-4、系梁钢筋制安-14-5、系梁混凝土浇筑-14-6、拆模及养护-14-7、系梁施工质量要求-15-（五）盖梁施工-15-1、盖梁施工工艺流程-15-2、盖梁施工工艺流程框图-15-3、盖梁施工方法：-16-四、工期保证措施-19-五、安全生产措施-19-桥台、墩柱、系梁、盖梁施工方案-3-一、工程概况1、木坪桥 0 号桥台：采用 U 型桥台（前墙、侧墙、台帽），扩大基础。1 号桥墩采用双柱式桥墩，扩大基础，两墩柱之间的连接采用墩柱系梁连接。2 号桥墩为双柱式桥墩、桩基础，墩柱直径 1.2m，两桩基采用桩基系梁连接，墩柱采用墩柱系梁连接。3 号桥台为轻型桥台，桩基础，2 桩之间为采用盖梁连接。2、纸坊河中桥及花桥峡中桥的桥台均为轻型桥台、桩基础。二、施工前的准备工作1、场地准备：施工前进行了场地平整，清除杂物。2、钢筋加工区：钢筋加工棚设于南半幅桥西侧，所有钢筋全部进库并分类堆放，下垫枕木，上覆油膜，钢筋加工均在钢筋加工棚内进行。3、砼采用华新商混有限责任公司供货。4、人员设备材料已进场。三、施工方法（一）台身、台帽施工1、脚手架施工台身施工的脚手架均采用双排脚手架。脚手架搭设选用① 48X3.5 规格无缝钢管，采用直角扣件，旋转扣件，对接扣件连接。用于立杆、大横杆和斜杆的钢管长度以 4—6.5m 为好。有裂缝的钢管严禁使用。立杆纵距 1.5m，横距 1.0m，大横杆步距 1.8m，里立杆距结构边距离为 35cm，以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通长设置在距外架底部 20cm 处。2、钢筋制作及安装（1）钢筋加工①根据图纸设计要求，钢筋工长应熟悉图纸进行钢筋抽样，抽样完毕后，方可交付钢筋工下料。② 在钢筋下料过程中，应严把质量关。而且质量员应不定期抽查后台下料长度与钢筋工长料单长...
