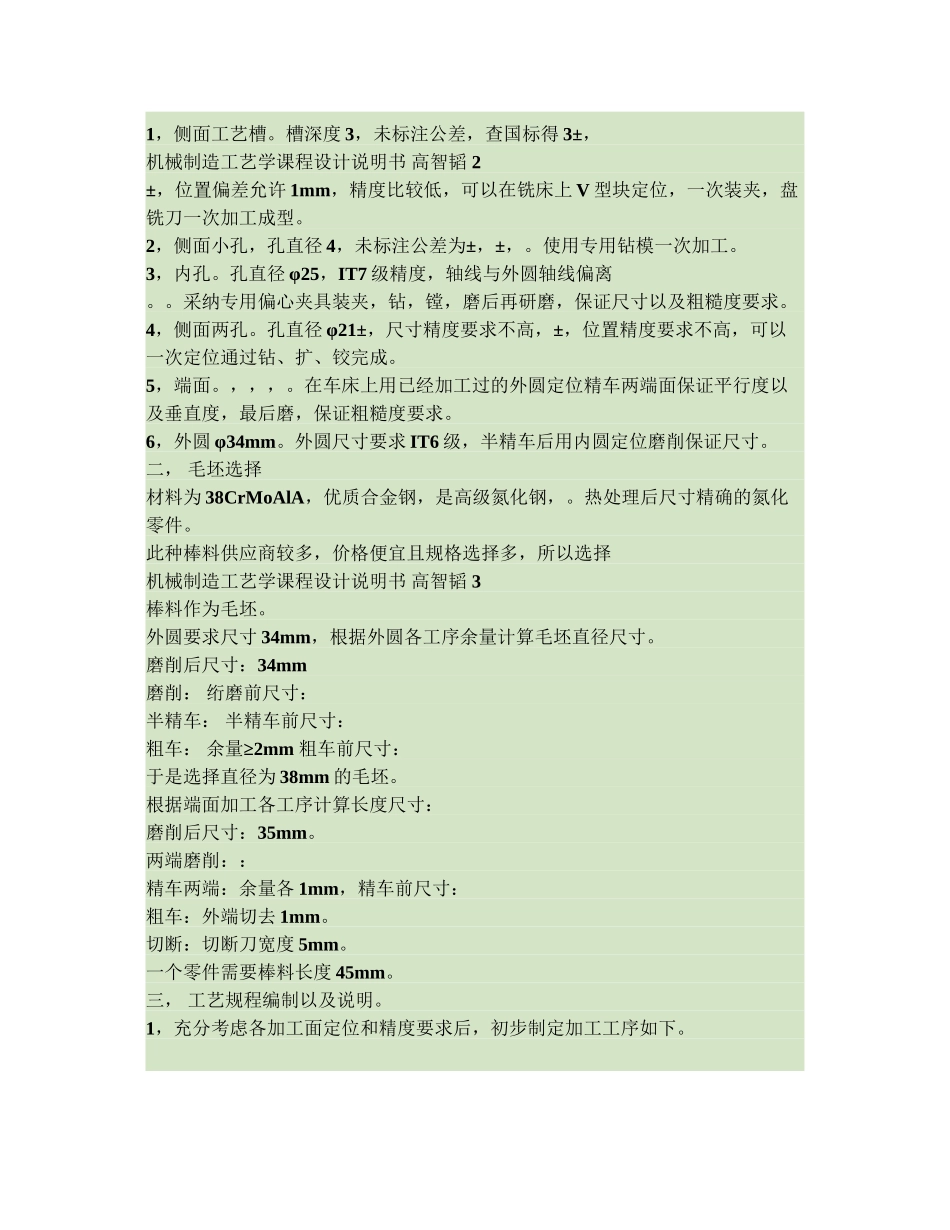

机械制造工艺学专业课程设计说明指导书资料 机械制造工业学 课程设计说明书设计题目： 班 级： 学 号：学生姓名：指导老师： 时 间： 套筒工艺规程 05020902 班 张云鹏 2025 年 9 月目录 一、 零件图的结构分析和工艺分析。------------2二、毛坯选择-----------------------------------------------3三、工艺规程编制以及说明----------------------------4 四、夹具设计 ----------------------------------------------12五、夹具精度校核-----------------------------------------12六、课程设计总结----------------------------------------七、参考文献 机械制造工艺学课程设计说明书 1高智韬 一， 零件图的结构分析和工艺分析。零件为偏心套筒类零件，常用在涡旋式压缩机等各种需要偏心旋转部件，常常在液压等器件上使用。还有调整距离间隙等功能。各表面常常接触配合要求较高，粗糙度要求较高。零件一般需要较长寿命，使用各种高质量的材料。本零件使用38CrMoAlA，高级合金钢，是高级氮化钢，。热处理后尺寸精确的氮化零件，或各种受冲击负荷不大而耐磨性高的氮化零件，如镗杆、磨床主轴、自动车床主轴等。一般价格是 45 刚的 10 倍以上。零件总长 35mm，外径 φ34mm，内径 φ25mm，大批量加工。零件的主要加工部分有：1,侧面工艺槽。2，端面小孔。3，内孔。4，侧面两孔。5，端面。6，外圆。加工主要遇到的困难是有：1,内孔与外圆并不同轴。2，侧孔与内孔、外圆轴线不垂直。导致了定位、加工的困难。初步分析工艺过程如下：1，侧面工艺槽。槽深度 3，未标注公差，查国标得 3±， 机械制造工艺学课程设计说明书 高智韬 2±，位置偏差允许 1mm，精度比较低，可以在铣床上 V 型块定位，一次装夹，盘铣刀一次加工成型。2，侧面小孔，孔直径 4，未标注公差为±，±，。使用专用钻模一次加工。3，内孔。孔直径 φ25，IT7 级精度，轴线与外圆轴线偏离。。采纳专用偏心夹具装夹，钻，镗，磨后再研磨，保证尺寸以及粗糙度要求。4，侧面两孔。孔直径 φ21±，尺寸精度要求不高，±，位置精度要求不高，可以一次定位通过钻、扩、铰完成。5，端面。，，，。在车床上用已经加工过的外圆定位精车两端面保证平行度以及垂直度，最后磨，保证粗糙度要求。6，外圆 φ34mm。外圆尺寸要求 IT6 级，半精车后用内圆定位磨削保证尺寸。 二， 毛坯选择材料为 38CrMoAlA，优质合金钢，是高级氮化钢，。热处理后...
