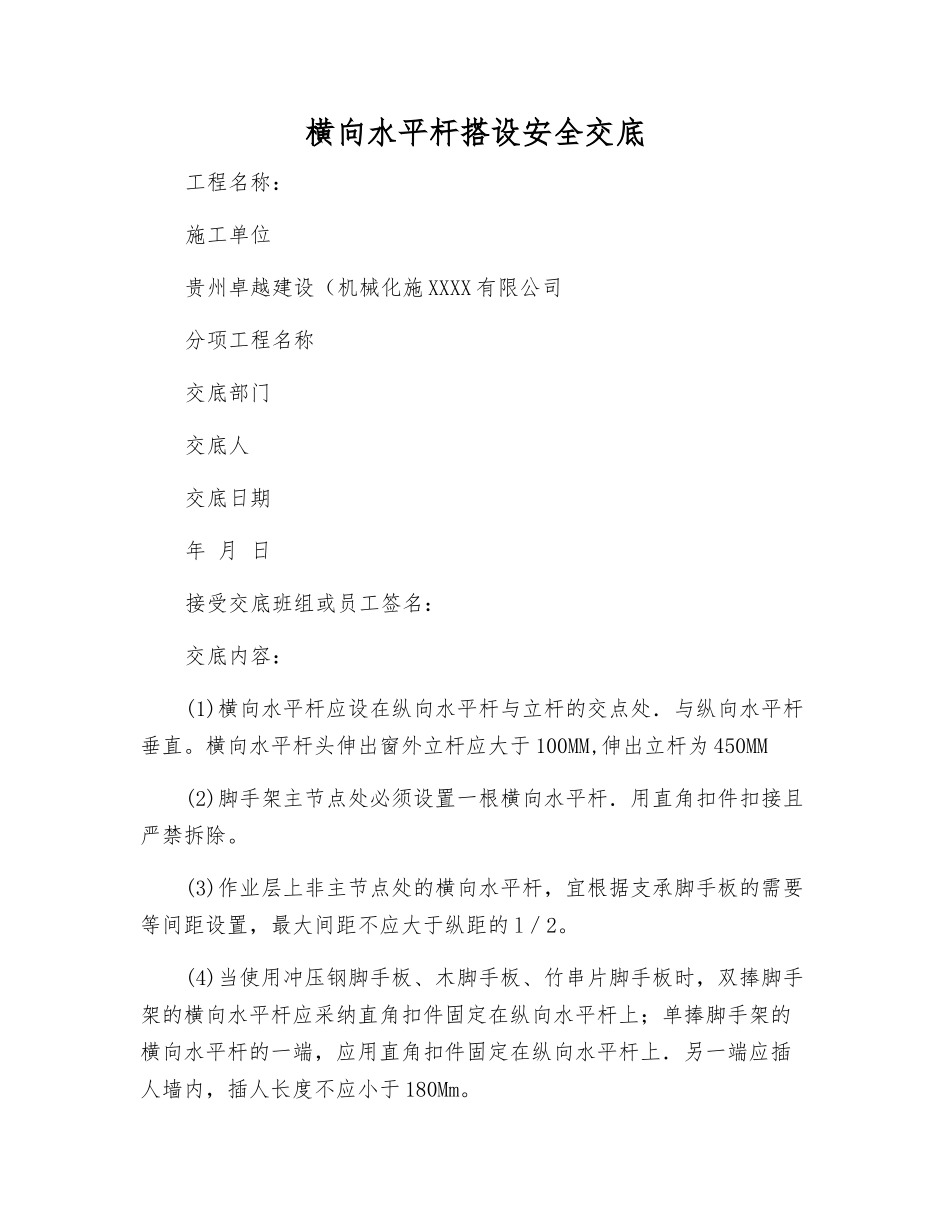

横向水平杆搭设安全交底工程名称：施工单位贵州卓越建设（机械化施 XXXX 有限公司分项工程名称交底部门交底人交底日期年 月 日接受交底班组或员工签名：交底内容：(1)横向水平杆应设在纵向水平杆与立杆的交点处．与纵向水平杆垂直。横向水平杆头伸出窗外立杆应大于 100MM,伸出立杆为 450MM(2)脚手架主节点处必须设置一根横向水平杆．用直角扣件扣接且严禁拆除。(3)作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的 l／2。(4)当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双捧脚手架的横向水平杆应采纳直角扣件固定在纵向水平杆上；单捧脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上．另一端应插人墙内，插人长度不应小于 180Mm。(5)使用竹笆脚手板时，双排脚手槊的横向水平杆两端，应用直角扣件固定在立杆上，单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插人墙内，插人长度亦不应小于 l80MM.(6)单封}脚手槊的横向水平杆不应当设置在下列部位：① 设计上不允许留脚手眼的部位。② 过粱上与过粱两端成 60°矿角的三角形范围以内及过粱净跨度1／2 的高度范围以内。③ 宽度小于 lm 的宙同墙。④ 梁或粱垫下及其两翻各 500MM 一的范围以内。⑤ 砖砌体的门窗洞口两俩 200mm 和转角处 450mm 的范围以内 l 其他砌体的门窗口两侧 300MM 和转角处 600MM 的范围以内。⑥ 独立或附墙砖柱。(7)双捧脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。
