气体、蒸气爆炸危险环境的电气线路

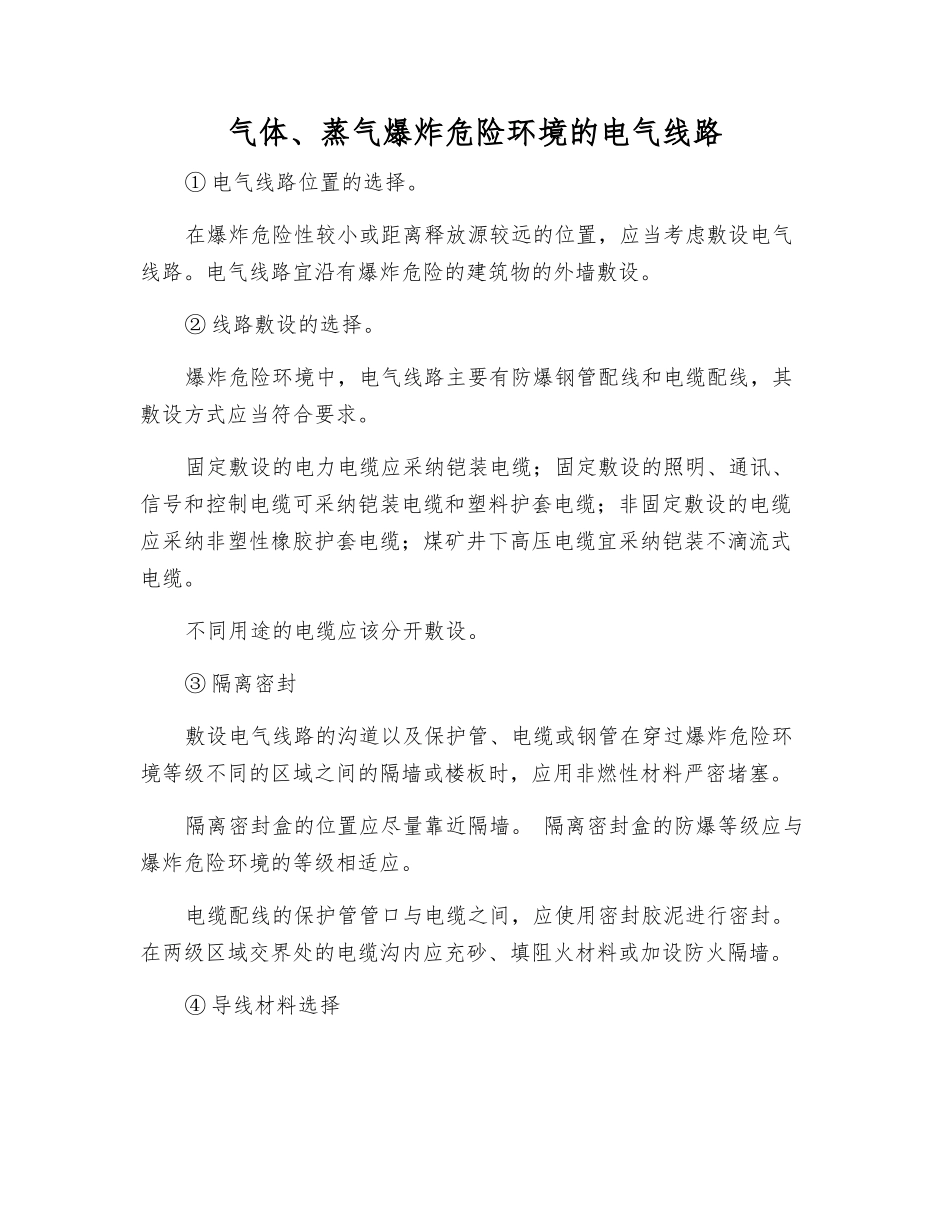

气体、蒸气爆炸危险环境的电气线路_第1页
1/2
气体、蒸气爆炸危险环境的电气线路_第2页
2/2
气体、蒸气爆炸危险环境的电气线路① 电气线路位置的选择。在爆炸危险性较小或距离释放源较远的位置,应当考虑敷设电气线路。电气线路宜沿有爆炸危险的建筑物的外墙敷设。② 线路敷设的选择。爆炸危险环境中,电气线路主要有防爆钢管配线和电缆配线,其敷设方式应当符合要求。固定敷设的电力电缆应采纳铠装电缆;固定敷设的照明、通讯、信号和控制电缆可采纳铠装电缆和塑料护套电缆;非固定敷设的电缆应采纳非塑性橡胶护套电缆;煤矿井下高压电缆宜采纳铠装不滴流式电缆。不同用途的电缆应该分开敷设。③ 隔离密封敷设电气线路的沟道以及保护管、电缆或钢管在穿过爆炸危险环境等级不同的区域之间的隔墙或楼板时,应用非燃性材料严密堵塞。隔离密封盒的位置应尽量靠近隔墙。 隔离密封盒的防爆等级应与爆炸危险环境的等级相适应。电缆配线的保护管管口与电缆之间,应使用密封胶泥进行密封。在两级区域交界处的电缆沟内应充砂、填阻火材料或加设防火隔墙。④ 导线材料选择爆炸危险环境内的配线,一般采纳交联聚乙烯聚乙烯、聚氯乙烯或合成橡胶绝缘的、有护套的电线或电缆。爆炸危险环境宜采纳有耐热、阻燃、耐腐蚀绝缘的电线或电缆,不宜采纳油浸纸绝缘电缆。选用电气线路时还应该注意到:干燥无尘的场所可采纳一般绝缘导线;潮湿、特别潮湿或多尘的场所应采纳有保护绝缘导线;高温场所应采纳有瓷管、石棉、瓷珠等耐热绝缘的耐热线;有腐蚀性气体或蒸气的场所可采纳铅皮线或耐腐蚀的穿管线。⑤ 允许载流量为了避开可能的危险温度,爆炸危险环境的允许载流量不应高于非爆炸危险环境的允许载流量。。线路电压 1000V 以上的导线和电缆,应按短路电流进行热稳定校验。⑥ 电气线路的连接1 区和 2 区的电气线路不允许有中间接头,但若电气线路的连接是在与该危险环境相适应的防护类型的接线盒或接头盒附近的内部,则不属于此种情况。1 区宜采纳隔爆型接线盒,2 区可采纳增安型接线盒。2 区的电气线路若选用铝芯电缆或导线与铜线连接时,必须要有可靠的用铜铝过渡接头。导线的连接或封端应采纳压接、熔焊或钎悍,而不允许使用简单的机械绑扎或螺旋缠绕的连接方式。
