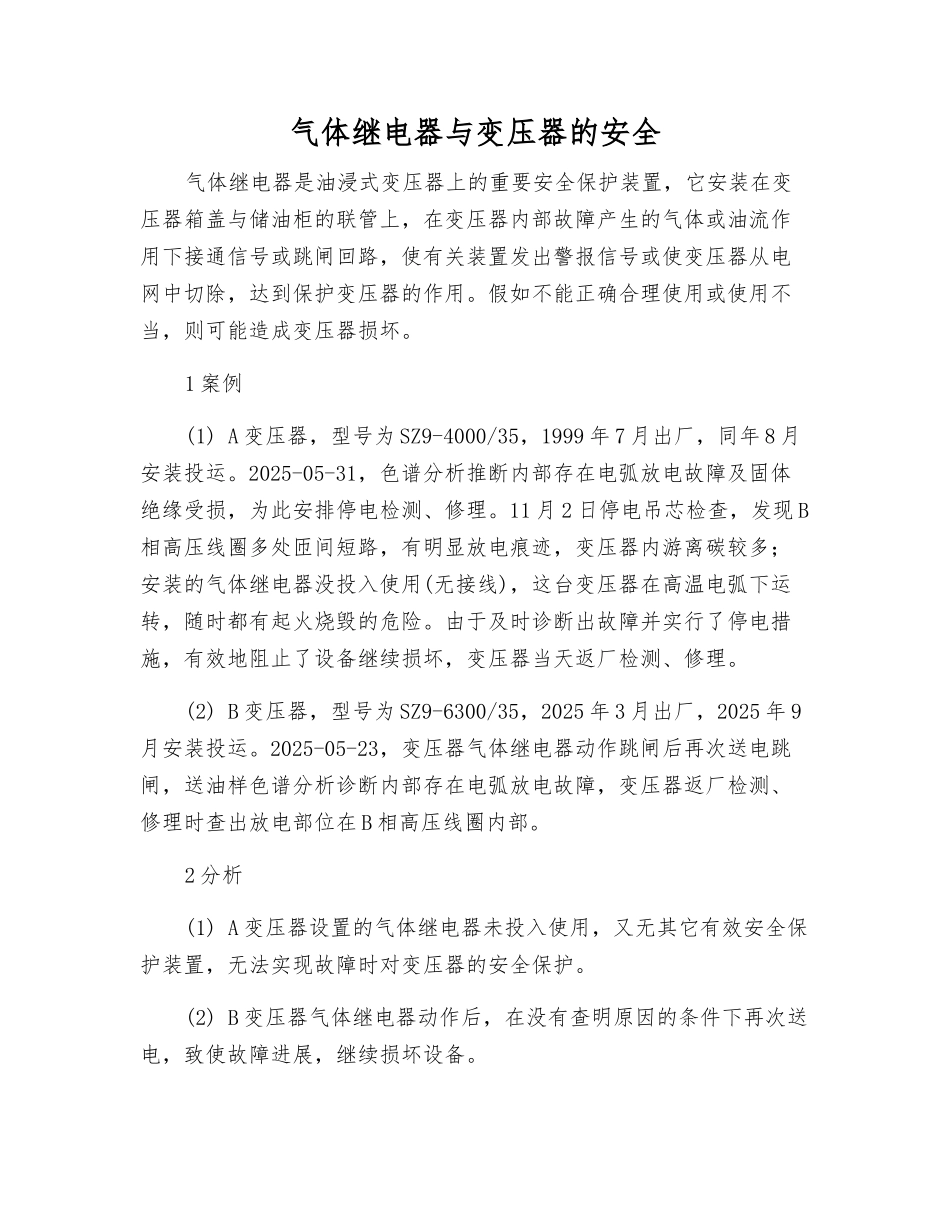

气体继电器与变压器的安全

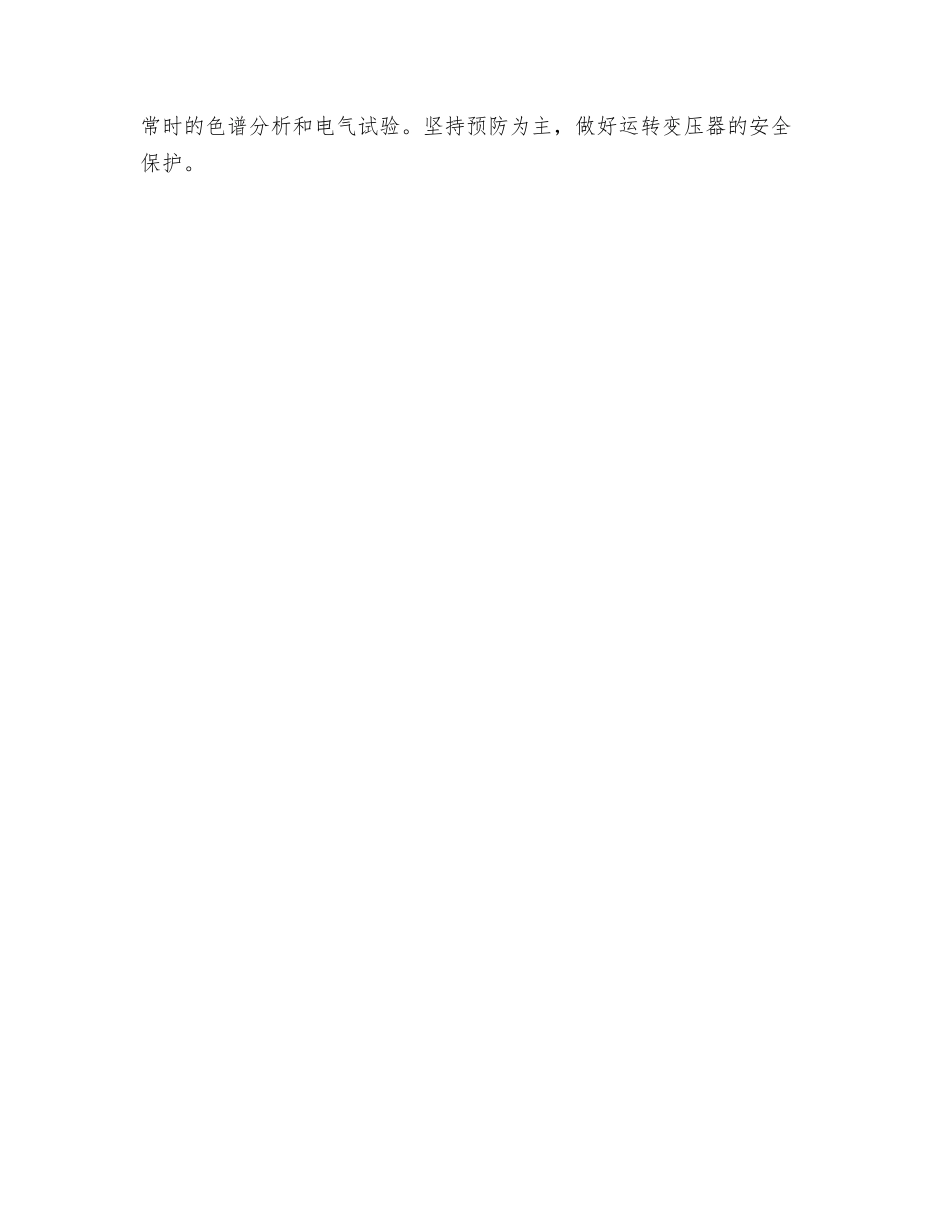

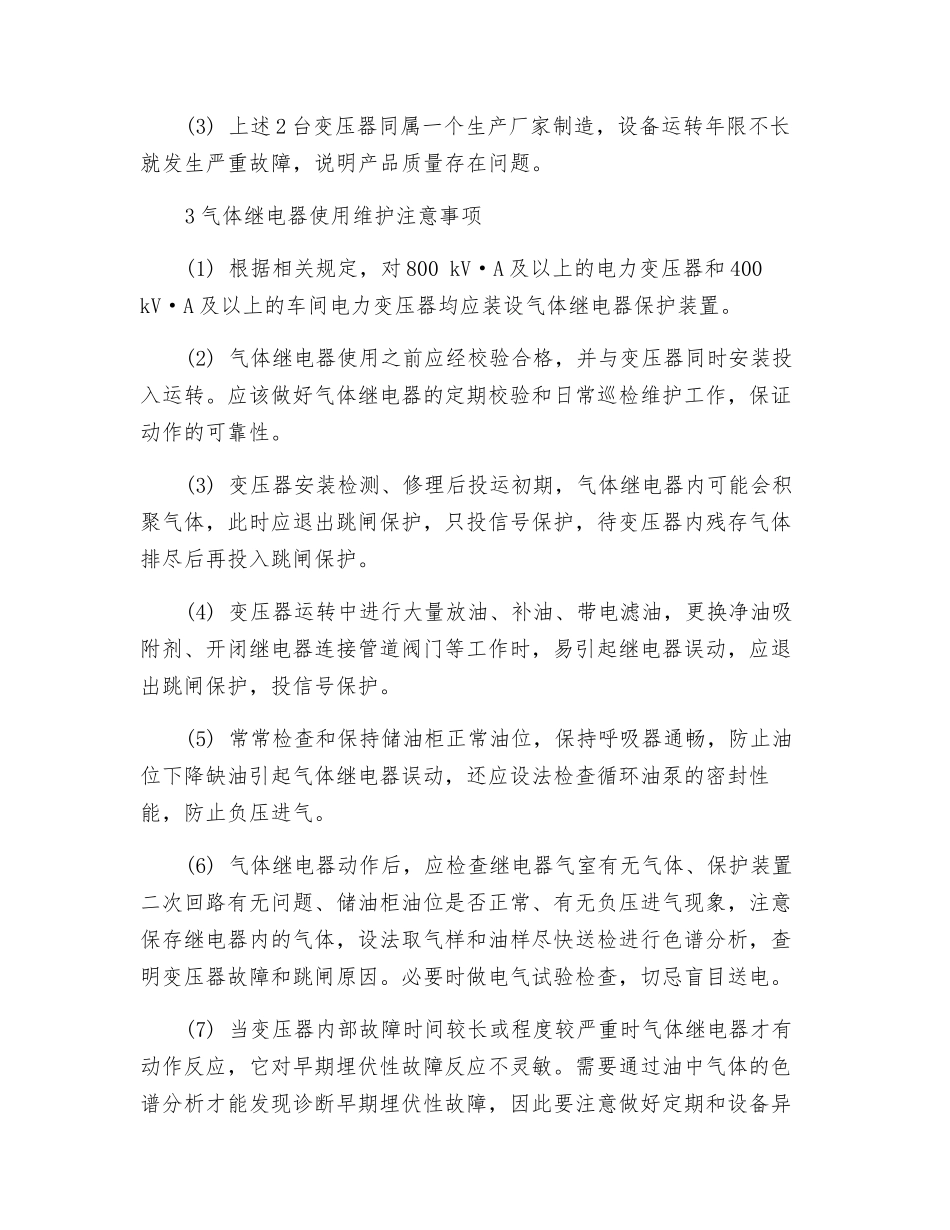

气体继电器与变压器的安全气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。假如不能正确合理使用或使用不当，则可能造成变压器损坏。1 案例(1) A 变压器，型号为 SZ9-4000/35，1999 年 7 月出厂，同年 8 月安装投运。2025-05-31，色谱分析推断内部存在电弧放电故障及固体绝缘受损，为此安排停电检测、修理。11 月 2 日停电吊芯检查，发现 B相高压线圈多处匝间短路，有明显放电痕迹，变压器内游离碳较多；安装的气体继电器没投入使用(无接线)，这台变压器在高温电弧下运转，随时都有起火烧毁的危险。由于及时诊断出故障并实行了停电措施，有效地阻止了设备继续损坏，变压器当天返厂检测、修理。(2) B 变压器，型号为 SZ9-6300/35，2025 年 3 月出厂，2025 年 9月安装投运。2025-05-23，变压器气体继电器动作跳闸后再次送电跳闸，送油样色谱分析诊断内部存在电弧放电故障，变压器返厂检测、修理时查出放电部位在 B 相高压线圈内部。2 分析(1) A 变压器设置的气体继电器未投入使用，又无其它有效安全保护装置，无法实现故障时对变压器的安全保护。(2) B 变压器气体继电器动作后，在没有查明原因的条件下再次送电，致使故障进展，继续损坏设备。(3) 上述 2 台变压器同属一个生产厂家制造，设备运转年限不长就发生严重故障，说明产品质量存在问题。3 气体继电器使用维护注意事项(1) 根据相关规定，对 800 kV·A 及以上的电力变压器和 400 kV·A 及以上的车间电力变压器均应装设气体继电器保护装置。(2) 气体继电器使用之前应经校验合格，并与变压器同时安装投入运转。应该做好气体继电器的定期校验和日常巡检维护工作，保证动作的可靠性。(3) 变压器安装检测、修理后投运初期，气体继电器内可能会积聚气体，此时应退出跳闸保护，只投信号保护，待变压器内残存气体排尽后再投入跳闸保护。(4) 变压器运转中进行大量放油、补油、带电滤油，更换净油吸附剂、开闭继电器连接管道阀门等工作时，易引起继电器误动，应退出跳闸保护，投信号保护。(5) 常常检查和保持储油柜正常油位，保持呼吸器通畅，防止油位下降缺油引起气体继电器误动，还应设法检查循环油泵的密封性能，防止负压进气。(6) 气体继电器动作后，应检查继电器气室有无气体、...
