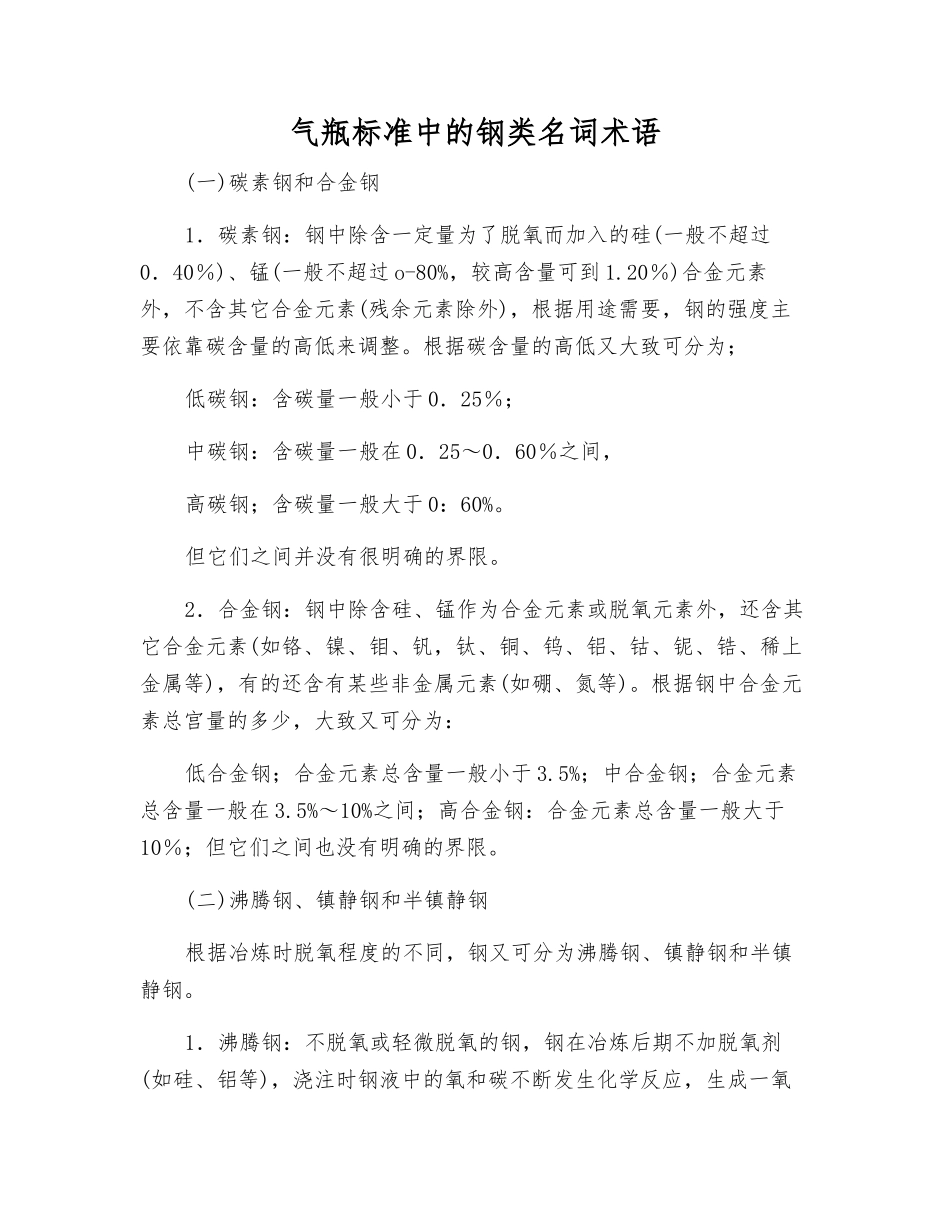

气瓶标准中的钢类名词术语(一)碳素钢和合金钢1．碳素钢：钢中除含一定量为了脱氧而加入的硅(一般不超过0．40％)、锰(一般不超过 o-80%，较高含量可到 1.20％)合金元素外，不含其它合金元素(残余元素除外)，根据用途需要，钢的强度主要依靠碳含量的高低来调整。根据碳含量的高低又大致可分为；低碳钢：含碳量一般小于 0．25％；中碳钢：含碳量一般在 0．25～0．60％之间，高碳钢；含碳量一般大于 0：60%。但它们之间并没有很明确的界限。2．合金钢：钢中除含硅、锰作为合金元素或脱氧元素外，还含其它合金元素(如铬、镍、钼、钒，钛、铜、钨、铝、钴、铌、锆、稀上金属等)，有的还含有某些非金属元素(如硼、氮等)。根据钢中合金元素总宫量的多少，大致又可分为：低合金钢；合金元素总含量一般小于 3.5%；中合金钢；合金元素总含量一般在 3.5%～10%之间；高合金钢：合金元素总含量一般大于10％；但它们之间也没有明确的界限。(二)沸腾钢、镇静钢和半镇静钢根据冶炼时脱氧程度的不同，钢又可分为沸腾钢、镇静钢和半镇静钢。1．沸腾钢：不脱氧或轻微脱氧的钢，钢在冶炼后期不加脱氧剂(如硅、铝等)，浇注时钢液中的氧和碳不断发生化学反应，生成一氧化碳，故在钢锭模内产生沸腾现象(气体溢出)，钢锭凝固后，蜂窝气泡分布在钢锭中，当经加热轧制后，这种气泡空腔会粘合起来。这类钢的特点是：钢中含硅量很低，标准规定为痕迹或≤o．07％。通常注成不带保温帽的上小下大的钢锭，没有集中缩孔，轧制时钢锭头部去量少，因此，钢的收得率高(约提高 15％)。成本低，表面质量和深冲性能好。缺点是钢的杂质多，成份偏析较大，严重影响钢的性能，尤其是冲击韧性。因此，质量比较不均匀。2，镇静钢：完全脱氧的钢。通常注成上大下小带保温帽的锭型，浇注时钢液镇静不沸腾。由于锭模上部有保温帽(在钢锭凝固时作补充钢液用)，而且，在轧制开坯后需要将其切除，故钢的收得率低。但这类钢的组织致密，偏析小，质量均匀。优质钢和合金钢一般都是镇静钢。3．半镇静钢：半脱氧的钢。钢的脱氧程度介于沸腾钢和镇静钢之间。浇注时有沸腾现象，但较沸腾钢弱。这类钢具备沸腾钢和镇静钢的某些优点，钢的收得率比镇静钢高，使用上比镇静钢经济，偏析比沸腾钢也大有改善，界于沸腾钢与镇静钢之间。只是这类钢在冶炼操作上比较难于掌握。在碳素钢中这类钢是值得提倡和进展的。(三)普通碳素钢普通碳素钢的硫、磷杂质含量要比优质钢高些，但一般硫不超过0．055％、磷不超...
