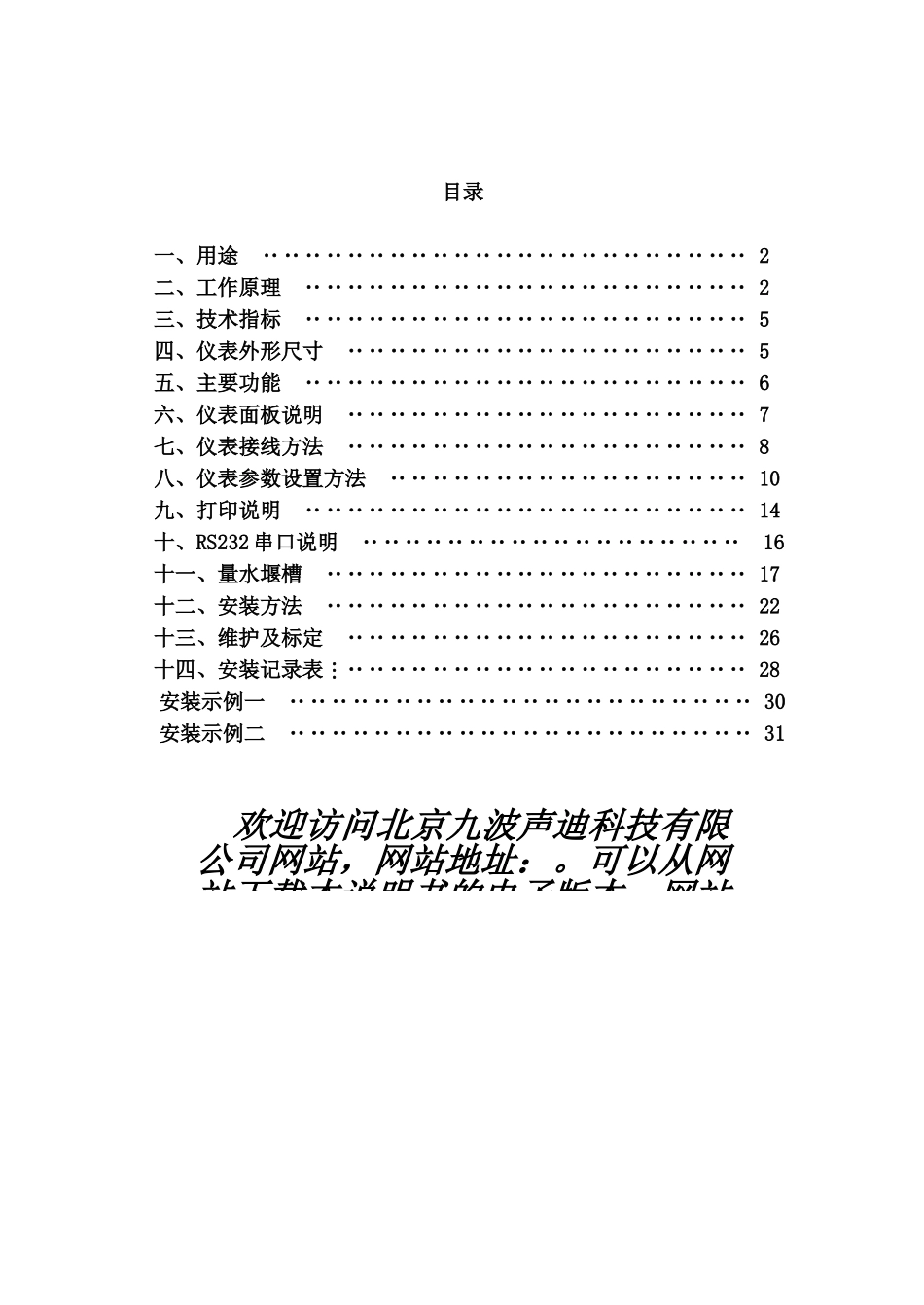

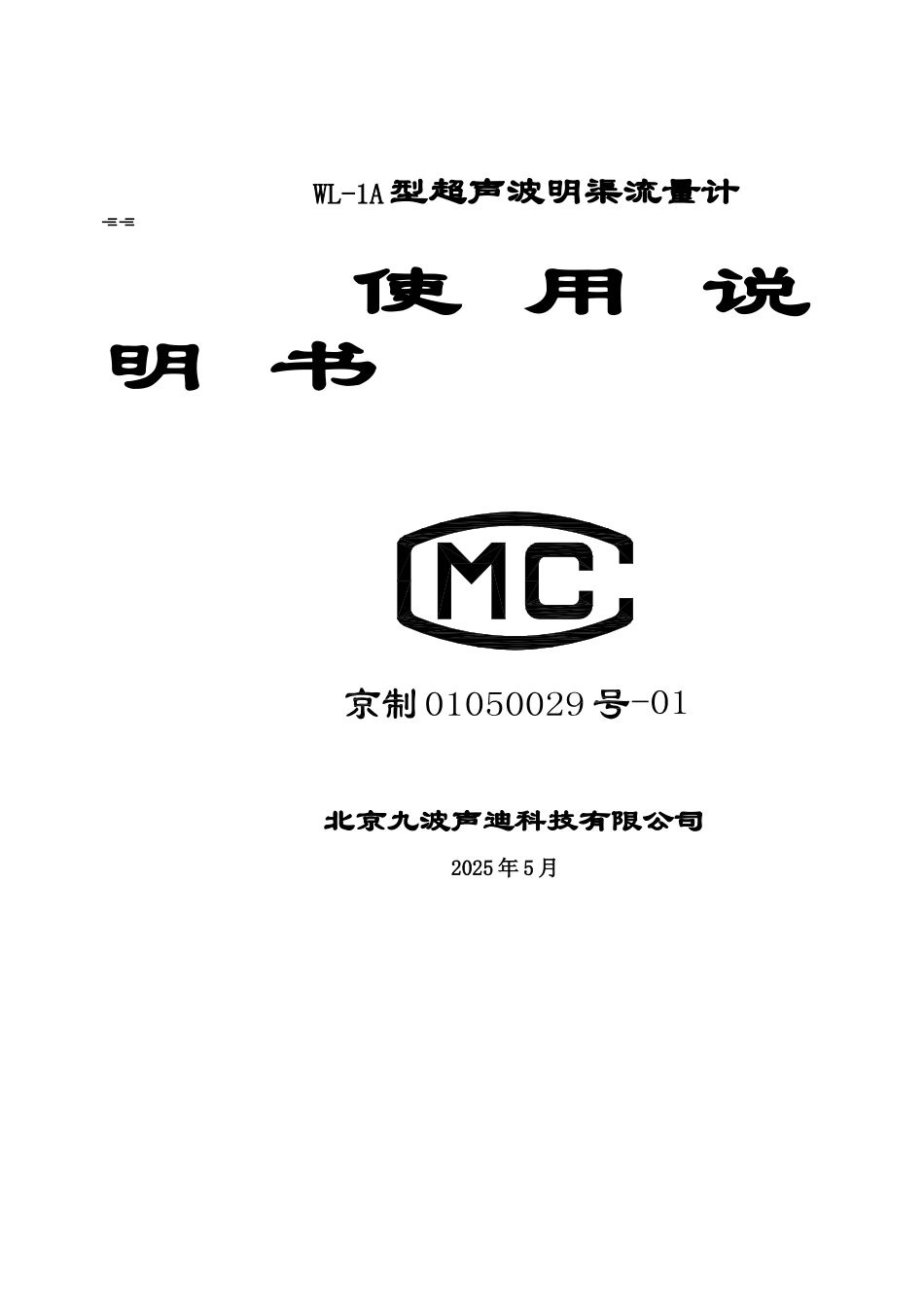

流量计说明指导书 WL-1A型超声波明渠流量计 使 用 说 明 书 北京九波声迪科技有限公司 2025 年 5 月 目录 一、用途 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2 二、工作原理 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2 三、技术指标 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 四、仪表外形尺寸 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 五、主要功能 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6 六、仪表面板说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7 七、仪表接线方法 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8 八、仪表参数设置方法 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10 九、打印说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14 十、RS232 串口说明 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16 十一、量水堰槽 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 十二、安装方法 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 十三、维护及标定 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26 十四、安装记录表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 安装示例一 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30 安装示例二 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31欢迎访问北京九波声迪科技有限公司网站，网站地址：。可以从网站下载本说明书的电子版本。网站一、用途与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量（图一）。由于这种仪表采纳超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。二、工作原理 WL-1A 仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。1、量水堰槽的测流量原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图二）。一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量...
