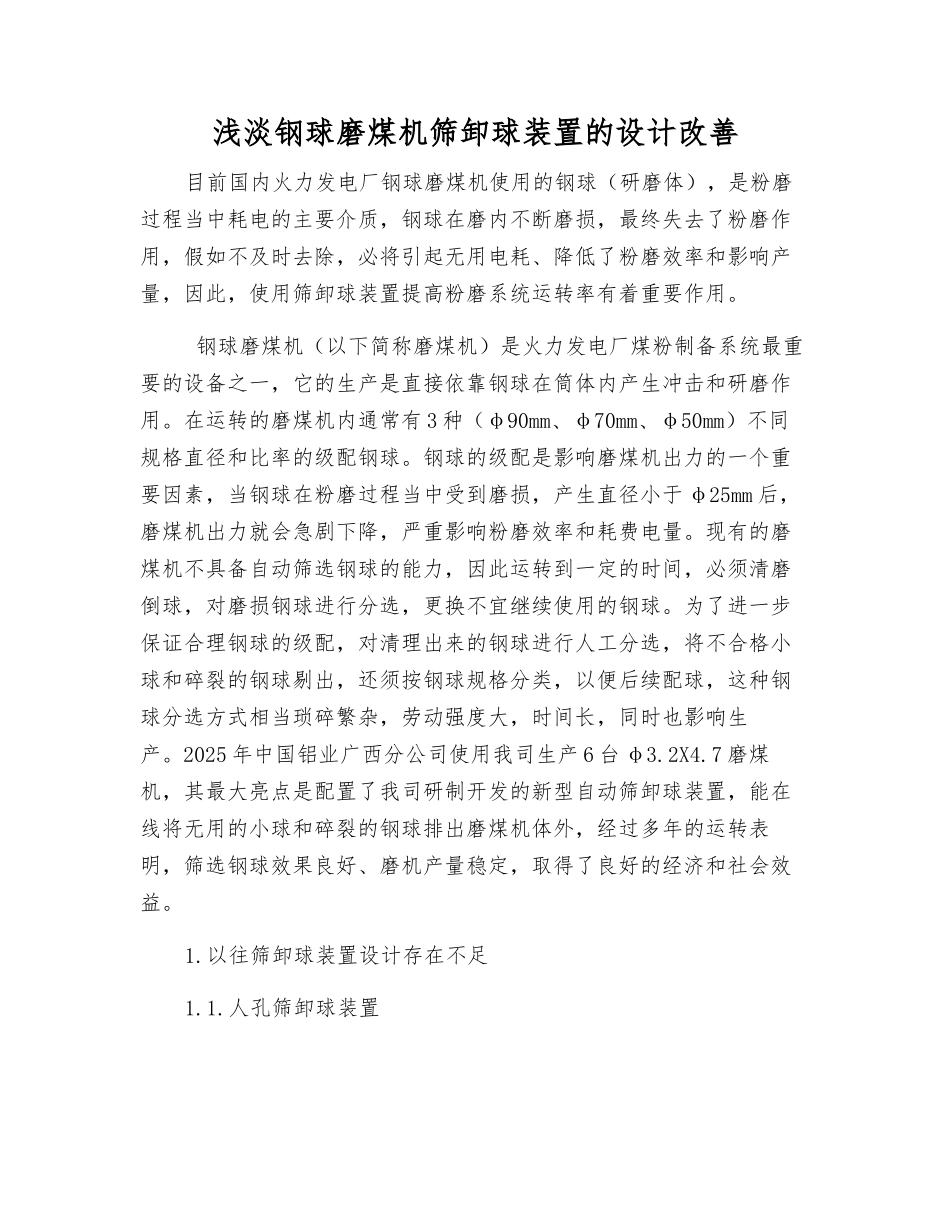

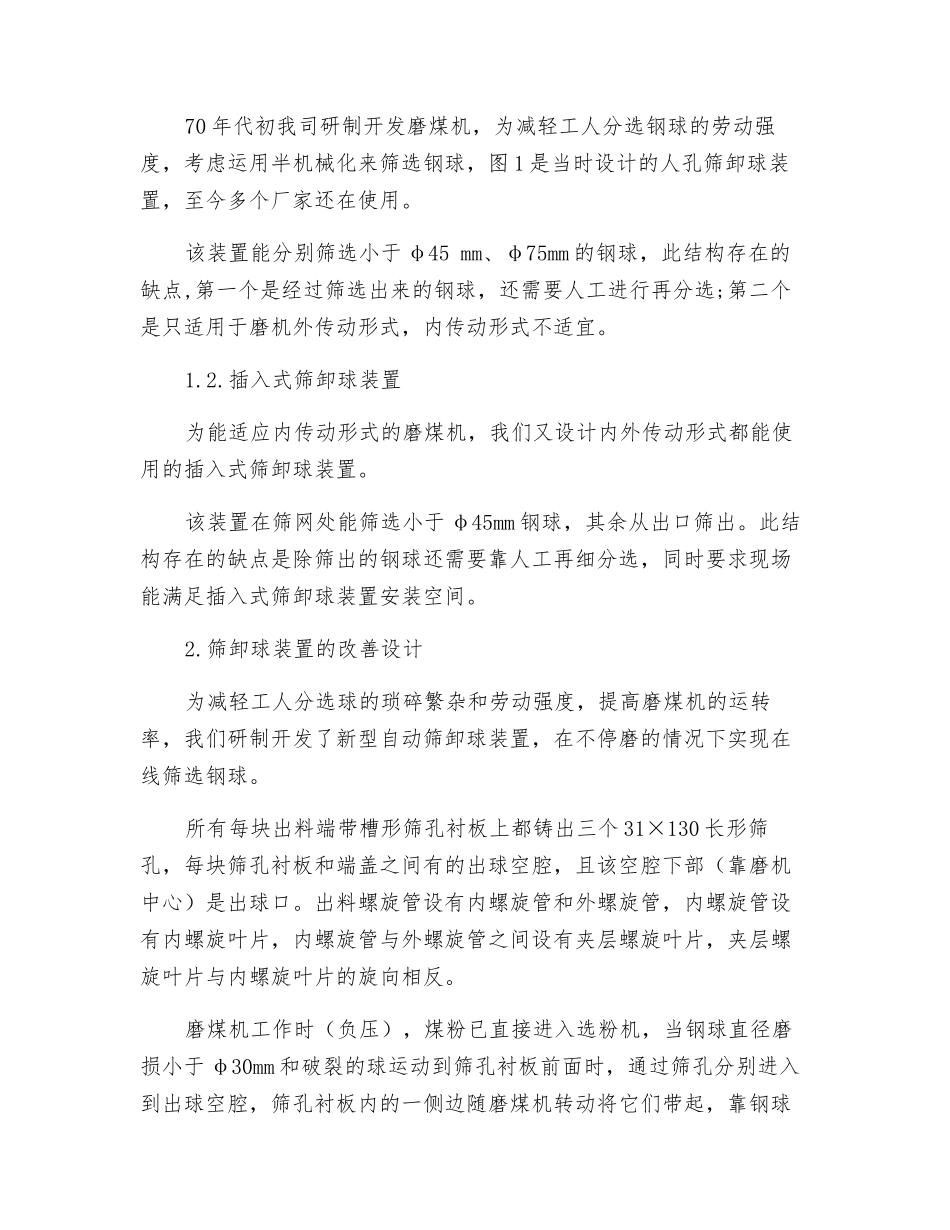

浅淡钢球磨煤机筛卸球装置的设计改善目前国内火力发电厂钢球磨煤机使用的钢球(研磨体),是粉磨过程当中耗电的主要介质,钢球在磨内不断磨损,最终失去了粉磨作用,假如不及时去除,必将引起无用电耗、降低了粉磨效率和影响产量,因此,使用筛卸球装置提高粉磨系统运转率有着重要作用。 钢球磨煤机(以下简称磨煤机)是火力发电厂煤粉制备系统最重要的设备之一,它的生产是直接依靠钢球在筒体内产生冲击和研磨作用。在运转的磨煤机内通常有 3 种(φ90mm、φ70mm、φ50mm)不同规格直径和比率的级配钢球。钢球的级配是影响磨煤机出力的一个重要因素,当钢球在粉磨过程当中受到磨损,产生直径小于 φ25mm 后,磨煤机出力就会急剧下降,严重影响粉磨效率和耗费电量。现有的磨煤机不具备自动筛选钢球的能力,因此运转到一定的时间,必须清磨倒球,对磨损钢球进行分选,更换不宜继续使用的钢球。为了进一步保证合理钢球的级配,对清理出来的钢球进行人工分选,将不合格小球和碎裂的钢球剔出,还须按钢球规格分类,以便后续配球,这种钢球分选方式相当琐碎繁杂,劳动强度大,时间长,同时也影响生产。2025 年中国铝业广西分公司使用我司生产 6 台 φ3.2X4.7 磨煤机,其最大亮点是配置了我司研制开发的新型自动筛卸球装置,能在线将无用的小球和碎裂的钢球排出磨煤机体外,经过多年的运转表明,筛选钢球效果良好、磨机产量稳定,取得了良好的经济和社会效益。1.以往筛卸球装置设计存在不足1.1.人孔筛卸球装置70 年代初我司研制开发磨煤机,为减轻工人分选钢球的劳动强度,考虑运用半机械化来筛选钢球,图 1 是当时设计的人孔筛卸球装置,至今多个厂家还在使用。该装置能分别筛选小于 φ45 mm、φ75mm 的钢球,此结构存在的缺点,第一个是经过筛选出来的钢球,还需要人工进行再分选;第二个是只适用于磨机外传动形式,内传动形式不适宜。1.2.插入式筛卸球装置为能适应内传动形式的磨煤机,我们又设计内外传动形式都能使用的插入式筛卸球装置。该装置在筛网处能筛选小于 φ45mm 钢球,其余从出口筛出。此结构存在的缺点是除筛出的钢球还需要靠人工再细分选,同时要求现场能满足插入式筛卸球装置安装空间。2.筛卸球装置的改善设计为减轻工人分选球的琐碎繁杂和劳动强度,提高磨煤机的运转率,我们研制开发了新型自动筛卸球装置,在不停磨的情况下实现在线筛选钢球。所有每块出料端带槽形筛孔衬板上都铸出三个 31×130 长形筛孔,每块筛孔...
