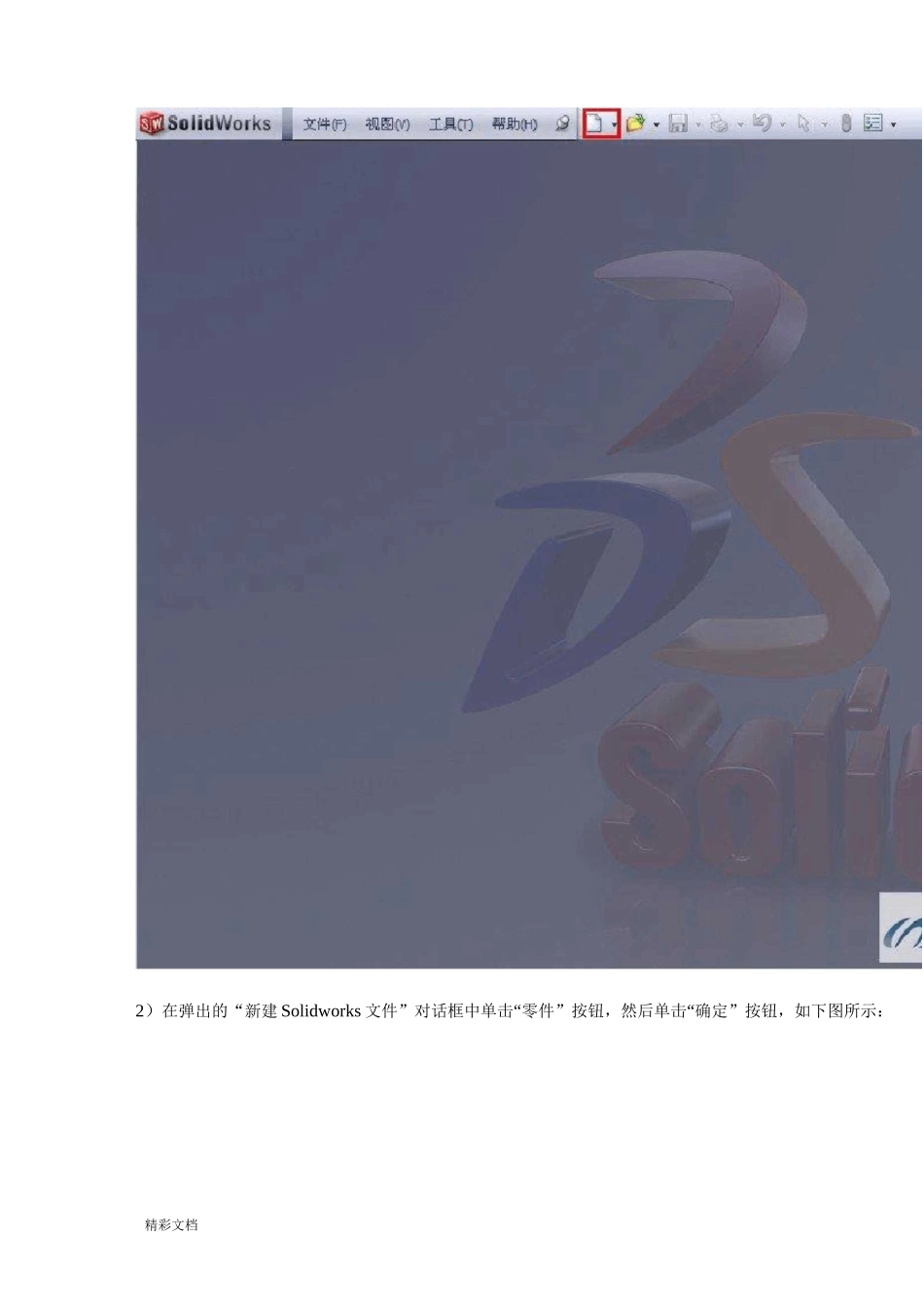

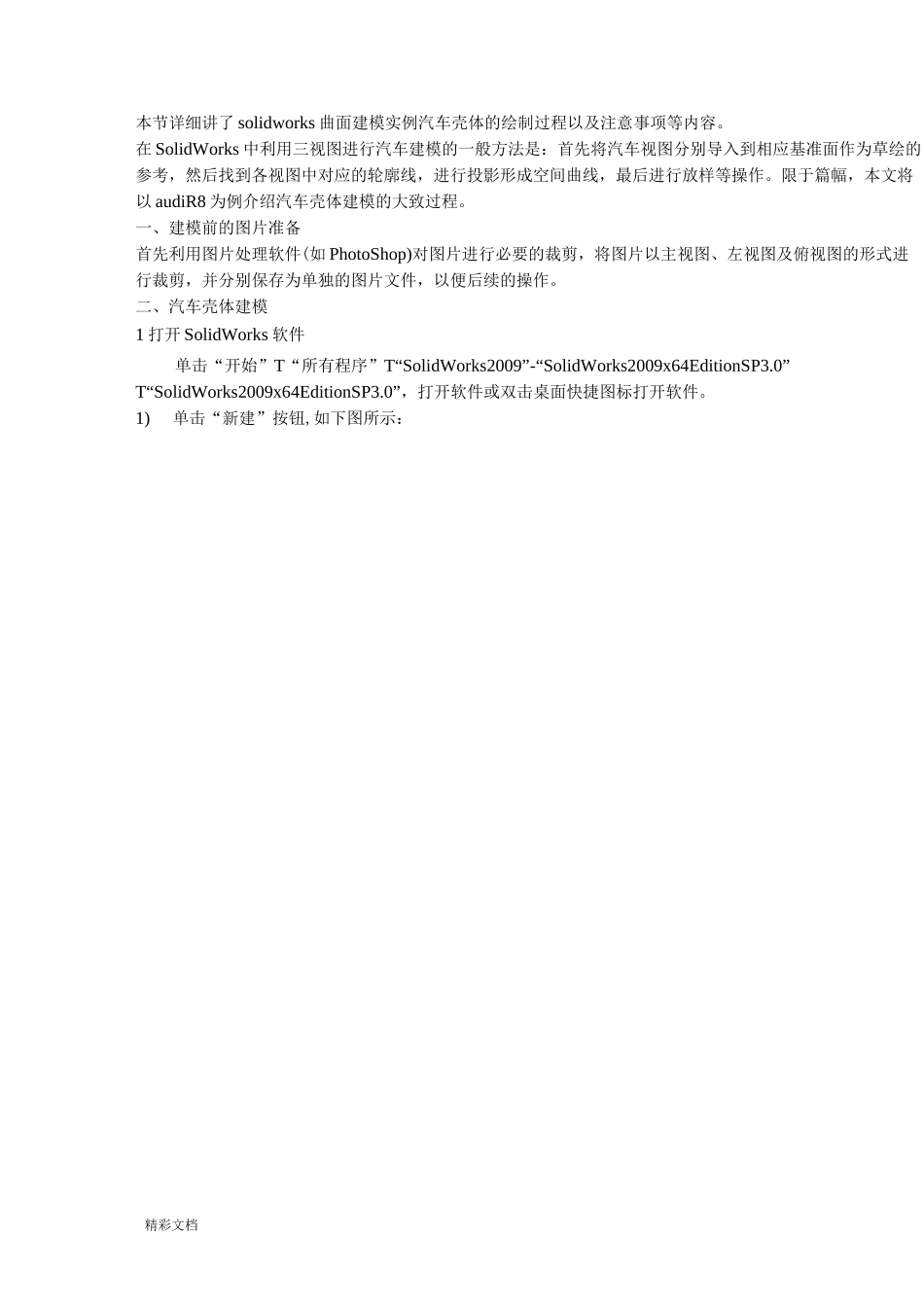

精彩文档本节详细讲了 solidworks 曲面建模实例汽车壳体的绘制过程以及注意事项等内容。在 SolidWorks 中利用三视图进行汽车建模的一般方法是：首先将汽车视图分别导入到相应基准面作为草绘的参考，然后找到各视图中对应的轮廓线，进行投影形成空间曲线，最后进行放样等操作。限于篇幅，本文将以 audiR8 为例介绍汽车壳体建模的大致过程。一、建模前的图片准备首先利用图片处理软件(如 PhotoShop)对图片进行必要的裁剪，将图片以主视图、左视图及俯视图的形式进行裁剪，并分别保存为单独的图片文件，以便后续的操作。二、汽车壳体建模1 打开 SolidWorks 软件单击“开始”T“所有程序”T“SolidWorks2009”-“SolidWorks2009x64EditionSP3.0”T“SolidWorks2009x64EditionSP3.0”，打开软件或双击桌面快捷图标打开软件。1)单击“新建”按钮,如下图所示：精彩文档2）在弹出的“新建 Solidworks 文件”对话框中单击“零件”按钮，然后单击“确定”按钮，如下图所示：精彩文档精彩文档曲面焊件模具工具评诂装配命的嗚零件 1 默认侮迖津示虑 i-(&l 怯感器0-ffl 注解•贮材质侏指定»蛭前视基推面蕊上祠基稚面爸右视塞准面L 原点2.导入汽车图片1)在上视基准面新建草图，然后单击“工具”T“草图工具”T“草图图片”，在弹出的对话框中选中“俯视图”图片，单击“打开”按钮，如下图所示，图片将显示在上视基准面中。鱸£olid 呻 o「ks 立件吒编揖回视閣加插 A(i;工眞 cn特征.草圉Too；box窗口.㈣帮助他s 凶十卿 k 最 k 哆丫A 品爲怎卅 I 龈趣廠聽關放咖 q 舒 9 粥..巒塾屛凸台越俸向导圜篦 线性阵抄¥萌葩阵-i 逾］筋答塾爲發視過抽壷精彩文档2）拖动鼠标，将图片移动到中心位置，并调整合适的大小，单击“确定”按钮完成图片调整•为了定位准确，可以在上视基准面参考图片大小，绘制一个矩形，标注合适的尺寸，完成汽车图片的导入。可能需要反复调整图片的大小及矩形的大小，最终达到类似于图 4 的效果，单击右方角的按钮退出草图。（在调整过程中，可随时双击图片，激活它以调整大小和位置。）同理，分别在前视基准面和右视基准面插入主视图和左视图，调整到合适的大小及位置。插入图片的效果如下图所示。打开453361.6■v文件名@〕:文件黄型（1）:回缩踣图过滤器显于•伏态□不装载隐藏的零繭精彩文档2）单击曲面工具栏中的“拉伸曲面”按钮，拉伸长度为 10mm 的曲面，如下图所示。它的作用在于在后续的曲面...
