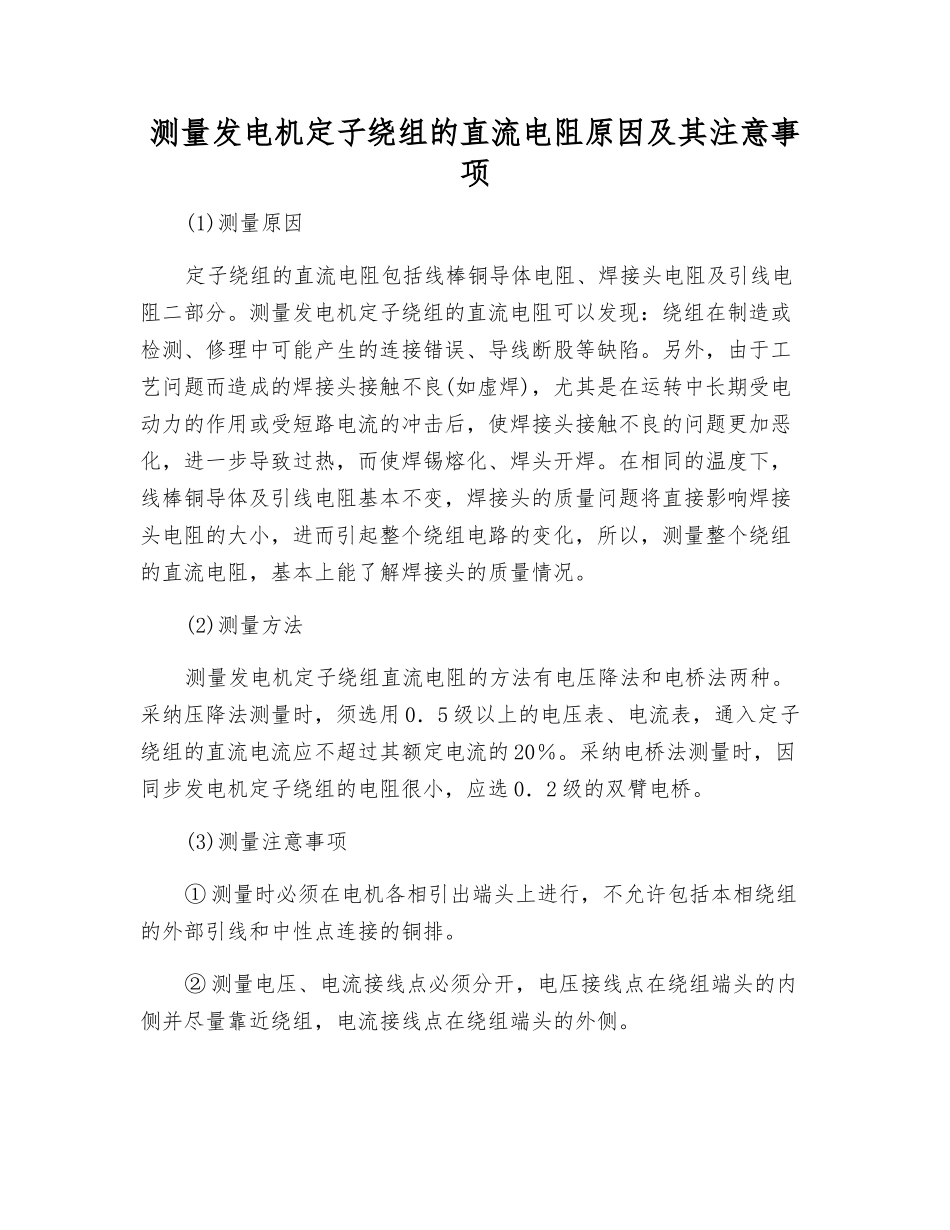

测量发电机定子绕组的直流电阻原因及注意事项_第1页
1/3

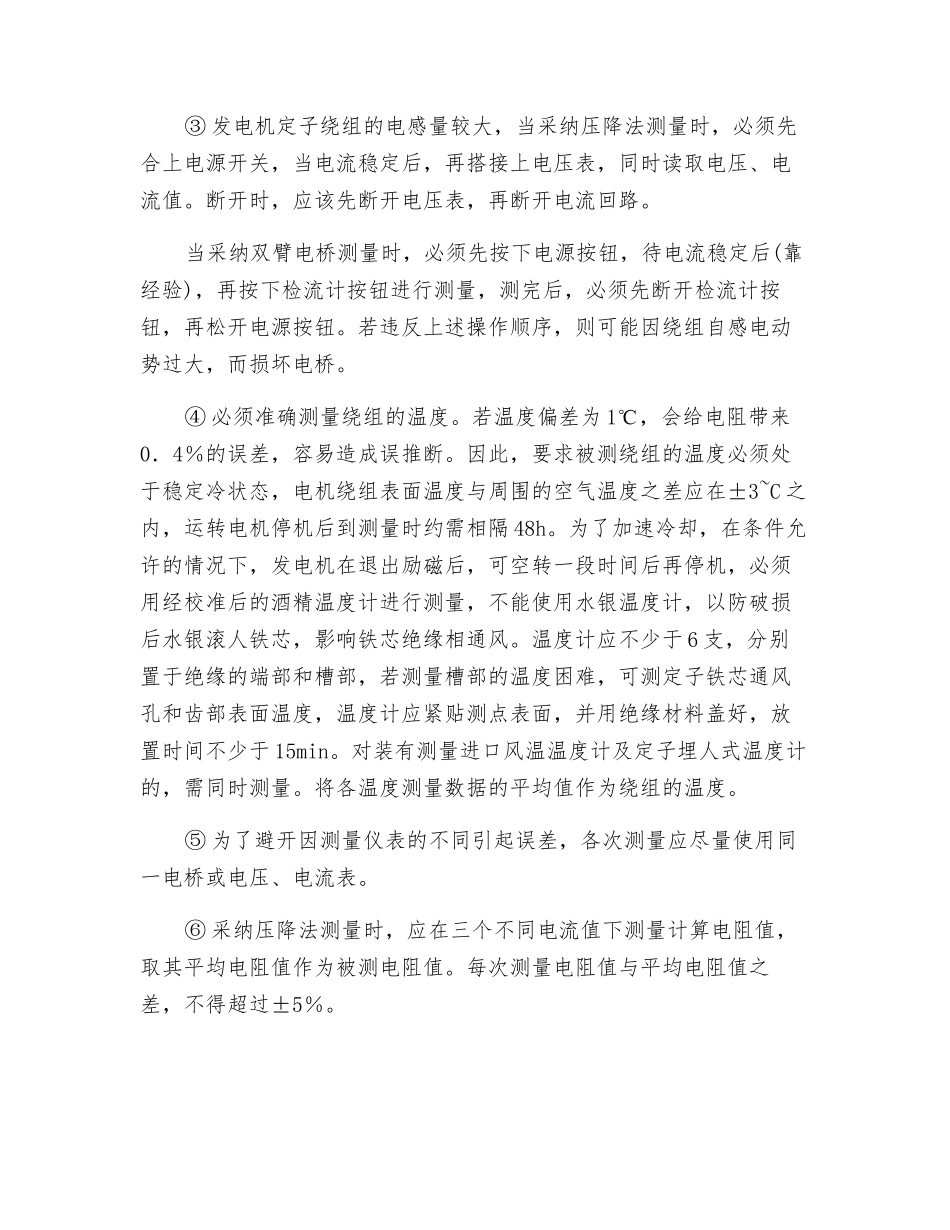

测量发电机定子绕组的直流电阻原因及注意事项_第2页
2/3

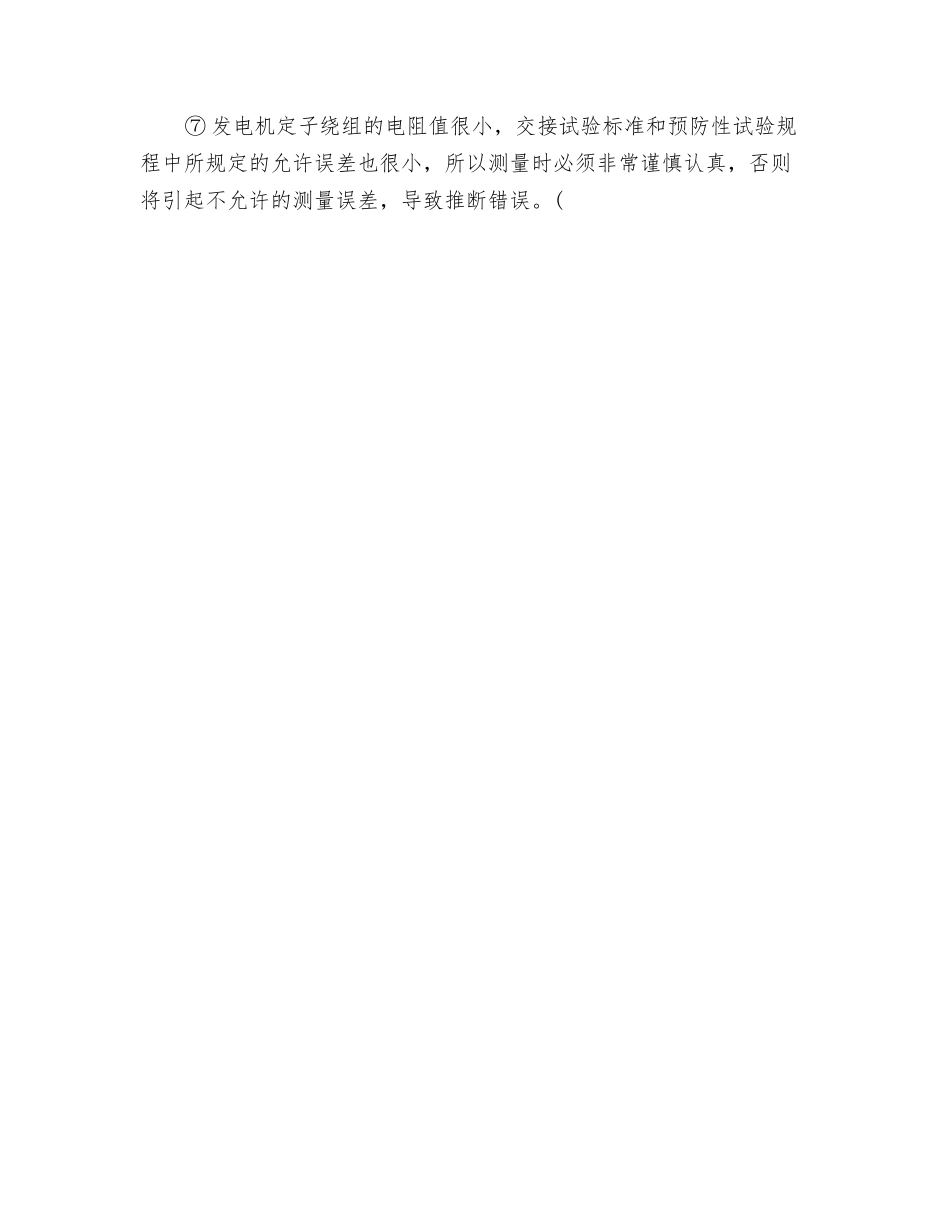

测量发电机定子绕组的直流电阻原因及注意事项_第3页
3/3
测量发电机定子绕组的直流电阻原因及其注意事项(1)测量原因定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。测量发电机定子绕组的直流电阻可以发现:绕组在制造或检测、修理中可能产生的连接错误、导线断股等缺陷。另外,由于工艺问题而造成的焊接头接触不良(如虚焊),尤其是在运转中长期受电动力的作用或受短路电流的冲击后,使焊接头接触不良的问题更加恶化,进一步导致过热,而使焊锡熔化、焊头开焊。在相同的温度下,线棒铜导体及引线电阻基本不变,焊接头的质量问题将直接影响焊接头电阻的大小,进而引起整个绕组电路的变化,所以,测量整个绕组的直流电阻,基本上能了解焊接头的质量情况。(2)测量方法测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。采纳压降法测量时,须选用 0.5 级以上的电压表、电流表,通入定子绕组的直流电流应不超过其额定电流的 20%。采纳电桥法测量时,因同步发电机定子绕组的电阻很小,应选 0.2 级的双臂电桥。(3)测量注意事项① 测量时必须在电机各相引出端头上进行,不允许包括本相绕组的外部引线和中性点连接的铜排。② 测量电压、电流接线点必须分开,电压接线点在绕组端头的内侧并尽量靠近绕组,电流接线点在绕组端头的外侧。③ 发电机定子绕组的电感量较大,当采纳压降法测量时,必须先合上电源开关,当电流稳定后,再搭接上电压表,同时读取电压、电流值。断开时,应该先断开电压表,再断开电流回路。当采纳双臂电桥测量时,必须先按下电源按钮,待电流稳定后(靠经验),再按下检流计按钮进行测量,测完后,必须先断开检流计按钮,再松开电源按钮。若违反上述操作顺序,则可能因绕组自感电动势过大,而损坏电桥。④ 必须准确测量绕组的温度。若温度偏差为 1℃,会给电阻带来0.4%的误差,容易造成误推断。因此,要求被测绕组的温度必须处于稳定冷状态,电机绕组表面温度与周围的空气温度之差应在±3~C 之内,运转电机停机后到测量时约需相隔 48h。为了加速冷却,在条件允许的情况下,发电机在退出励磁后,可空转一段时间后再停机,必须用经校准后的酒精温度计进行测量,不能使用水银温度计,以防破损后水银滚人铁芯,影响铁芯绝缘相通风。温度计应不少于 6 支,分别置于绝缘的端部和槽部,若测量槽部的温度困难,可测定子铁芯通风孔和齿部表面温度,温度计应紧贴测点表面,并用绝缘材料盖好,放置时间不少于 15min。对装有测量进口风温温度计及定子埋人式...
