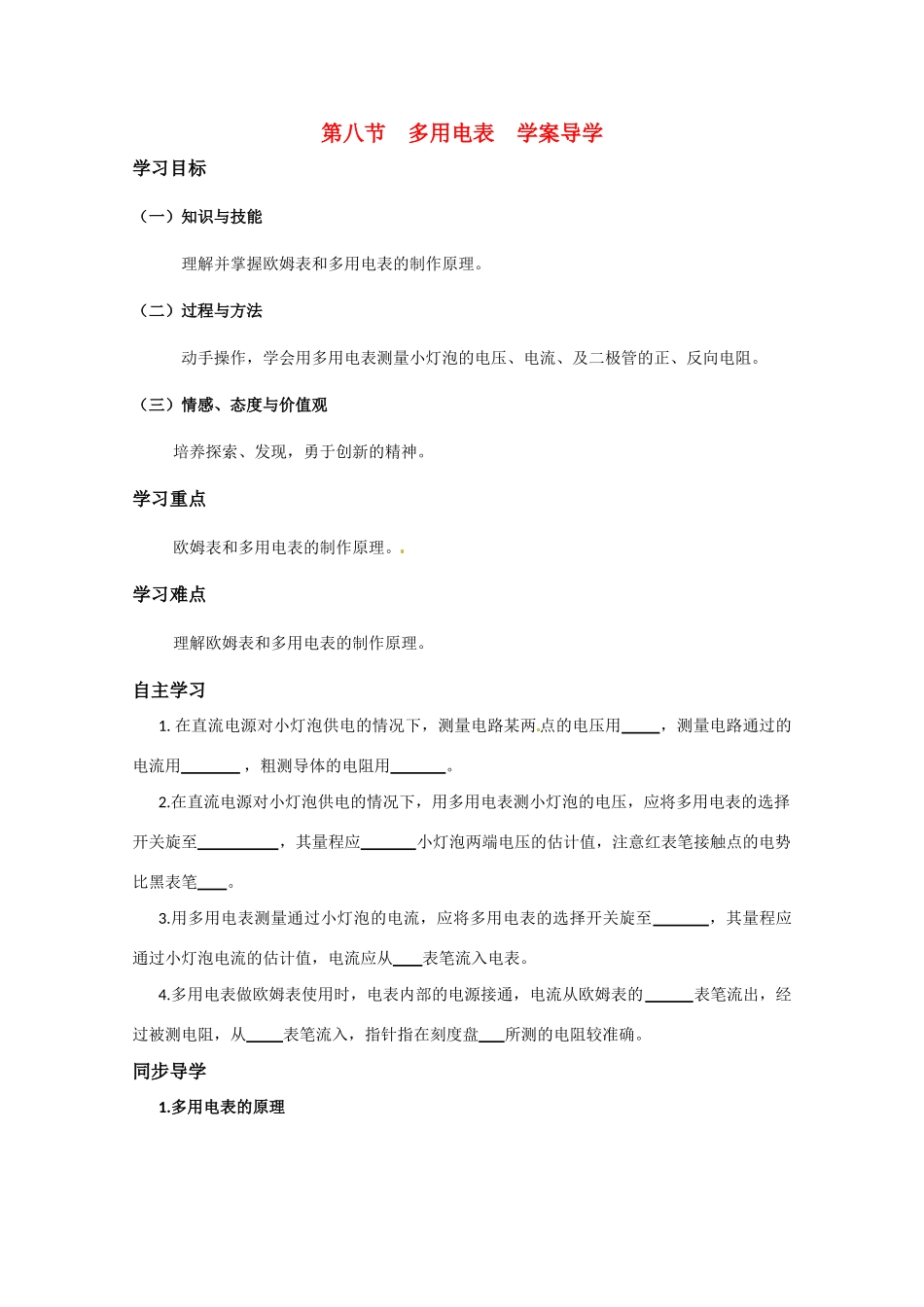

第八节 多用电表 学案导学学习目标(一)知识与技能理解并掌握欧姆表和多用电表的制作原理。(二)过程与方法动手操作,学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。(三)情感、态度与价值观培养探索、发现,勇于创新的精神。学习重点欧姆表和多用电表的制作原理。学习难点理解欧姆表和多用电表的制作原理。自主学习1. 在直流电源对小灯泡供电的情况下,测量电路某两 点的电压用 ,测量电路通过的电流用 ,粗测导体的电阻用 。2.在直流电源对小灯泡供电的情况下,用多用电表测小灯泡的电压,应将多用电表的选择开关旋至 ,其量程应 小灯泡两端电压的估计值,注意红表笔接触点的电势比黑表笔 。3.用多用电表测量通过小灯泡的电流,应将多用电表的选择开关旋至 ,其量程应 通过小灯泡电流的估计值,电流应从 表笔流入电表。4.多用电表做欧姆表使用时,电表内部的电源接通,电流从欧姆表的 表笔流出,经过被测电阻,从 表笔流入,指针指在刻度盘 所测的电阻较准确。同步导学1.多用电表的原理如图是简化的多用电表电路图。它由表头 G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关 S 等部分组成。图中 1、2 为电流测量端,3、4 为电阻测量端,5、6 为电压测量端。测量时,黑表笔插入“-”插孔,红表笔插入“+”插孔,并通过转换开关接入与待测量相应的测量端。使用时,电路只有一部分起作用。(1)测直流电流和直流电压原理与第四节分流和分压原理相同,注意读数时要读取跟选择开关挡位相对应的刻度值。(2)多用电表电阻挡“欧姆挡”原理欧姆表是根据闭合电路欧姆定律制作的,可直接读出电阻之值.欧姆表的结构如图所示,其中 G 为灵敏电流表,满偏电流 Ig,线圈电阻 Rg,电源电动势 E,内阻 r,R0为调零电阻.当红黑表笔不接触时,电流表示数为零,红黑表笔间电阻为无限大.当红黑表笔短接时,调节 R0使指针满偏.Ig=.当红黑表笔间接电阻 Rx时,通过电流表电流 I=,每一个 Rx对应一个电流 I,在刻度盘上标出与 I 对应的 Rx的值,这样即可读出待测电阻阻值,但由上式看出,I 与Rx不成比例,故欧姆表刻度不均匀.当欧姆表指针指向表盘中央时,有解得 即 2.多用电表的使用(1)使用多用电表测直流电压或直流电流时,先插好表笔,再调整定位螺丝使表指针指在左端电流刻度为零处,然后把选择开关旋到直流电压挡或直流电流挡上,就可当做电压表或电流表使用了。注...
