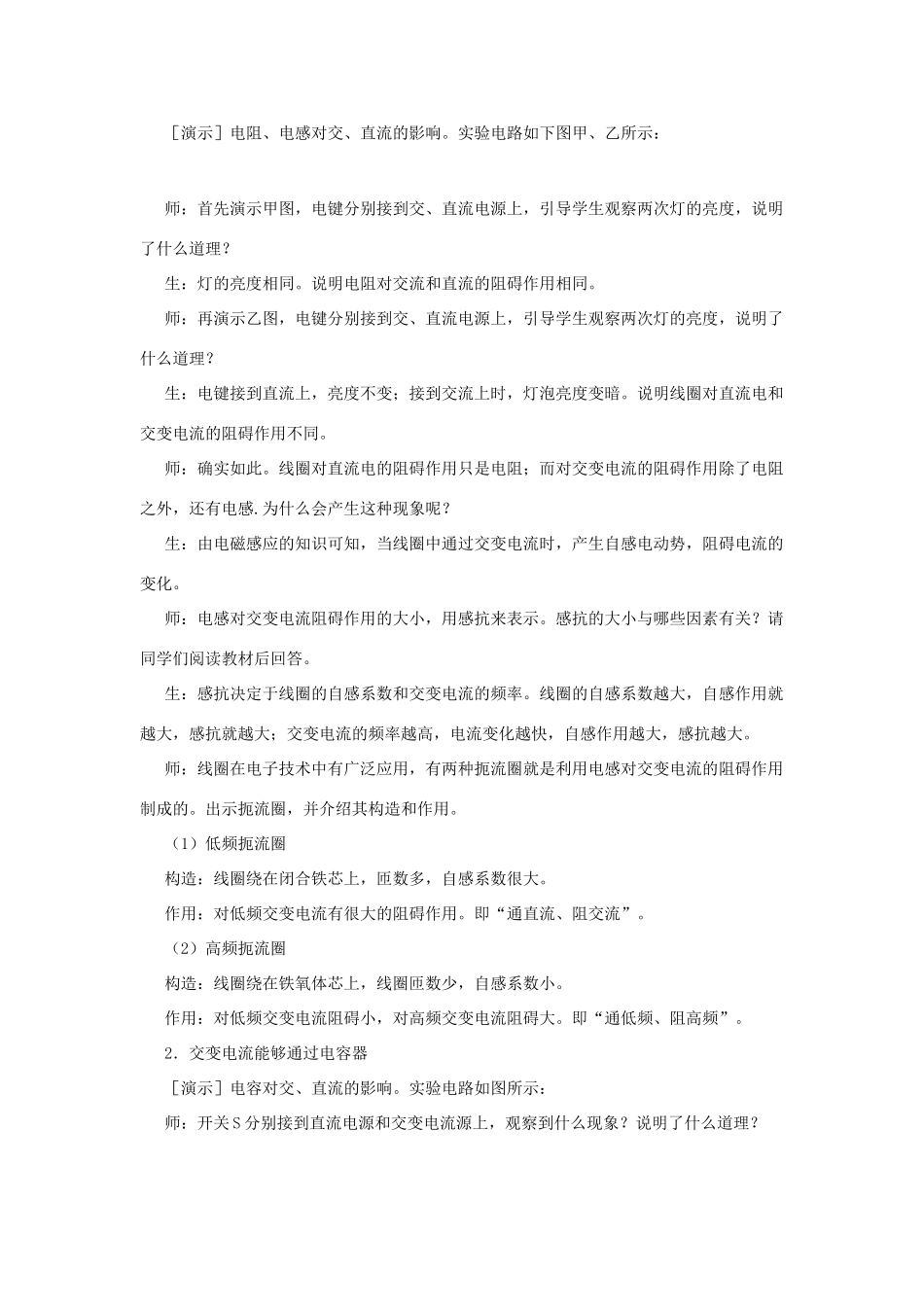

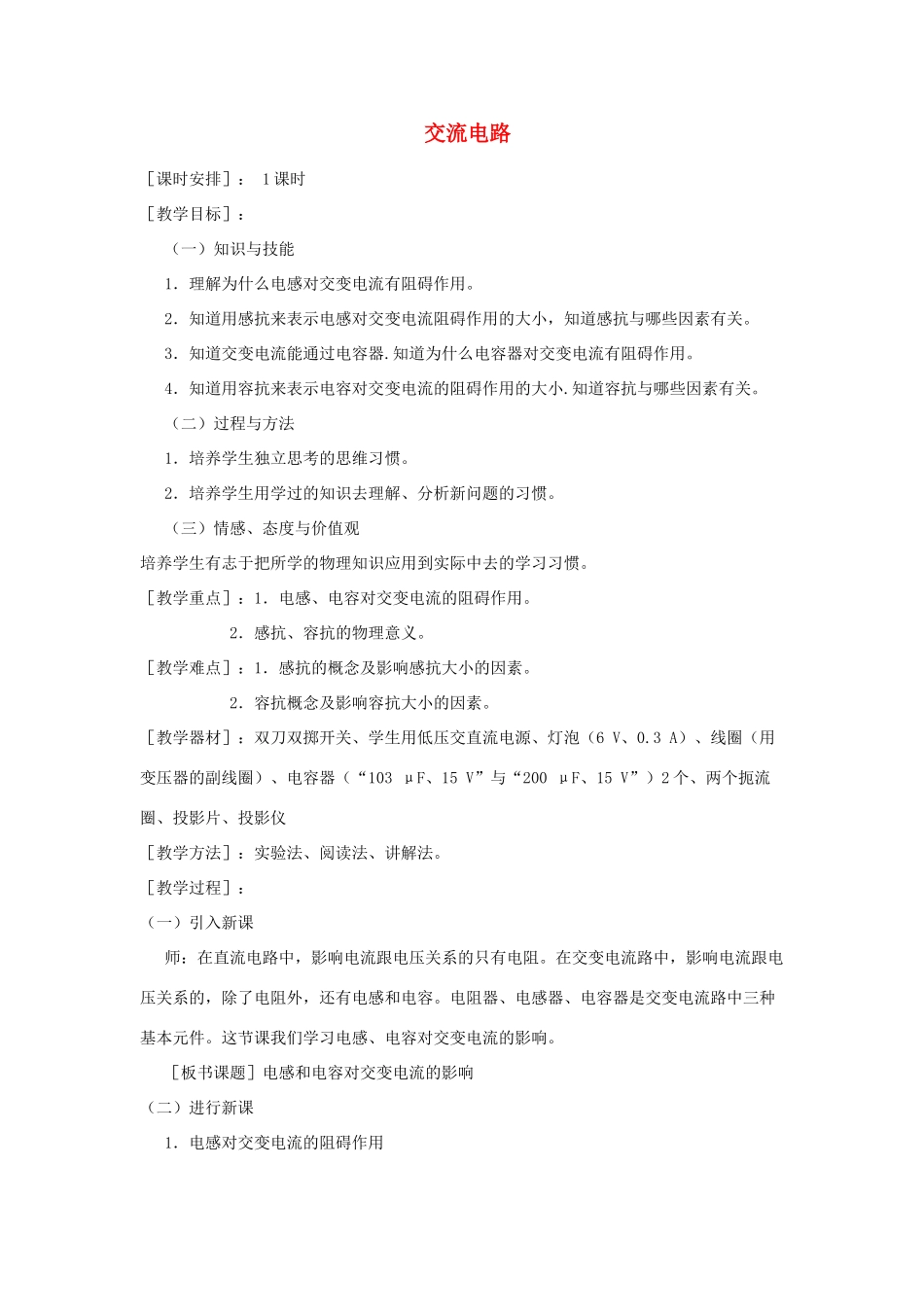

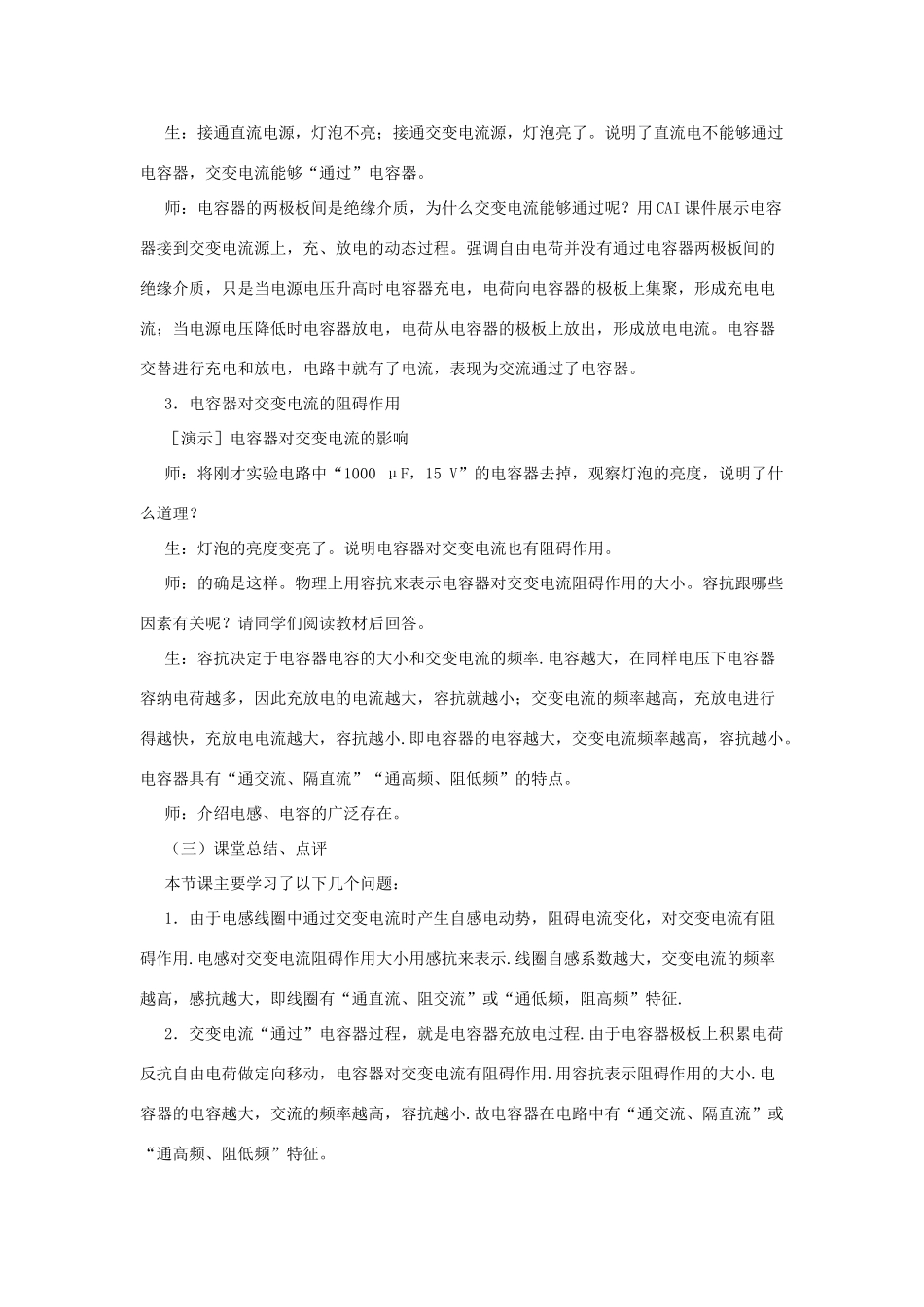

交流电路[课时安排]: 1 课时[教学目标]: (一)知识与技能 1.理解为什么电感对交变电流有阻碍作用。 2.知道用感抗来表示电感对交变电流阻碍作用的大小,知道感抗与哪些因素有关。 3.知道交变电流能通过电容器.知道为什么电容器对交变电流有阻碍作用。 4.知道用容抗来表示电容对交变电流的阻碍作用的大小.知道容抗与哪些因素有关。 (二)过程与方法 1.培养学生独立思考的思维习惯。 2.培养学生用学过的知识去理解、分析新问题的习惯。 (三)情感、态度与价值观培养学生有志于把所学的物理知识应用到实际中去的学习习惯。[教学重点]:1.电感、电容对交变电流的阻碍作用。 2.感抗、容抗的物理意义。[教学难点]:1.感抗的概念及影响感抗大小的因素。 2.容抗概念及影响容抗大小的因素。[教学器材]:双刀双掷开关、学生用低压交直流电源、灯泡(6 V、0.3 A)、线圈(用变压器的副线圈)、电容器(“103 μF、15 V”与“200 μF、15 V”)2 个、两个扼流圈、投影片、投影仪[教学方法]:实验法、阅读法、讲解法。[教学过程]:(一)引入新课 师:在直流电路中,影响电流跟电压关系的只有电阻。在交变电流路中,影响电流跟电压关系的,除了电阻外,还有电感和电容。电阻器、电感器、电容器是交变电流路中三种基本元件。这节课我们学习电感、电容对交变电流的影响。 [板书课题]电感和电容对交变电流的影响(二)进行新课 1.电感对交变电流的阻碍作用 [演示]电阻、电感对交、直流的影响。实验电路如下图甲、乙所示: 师:首先演示甲图,电键分别接到交、直流电源上,引导学生观察两次灯的亮度,说明了什么道理? 生:灯的亮度相同。说明电阻对交流和直流的阻碍作用相同。 师:再演示乙图,电键分别接到交、直流电源上,引导学生观察两次灯的亮度,说明了什么道理? 生:电键接到直流上,亮度不变;接到交流上时,灯泡亮度变暗。说明线圈对直流电和交变电流的阻碍作用不同。 师:确实如此。线圈对直流电的阻碍作用只是电阻;而对交变电流的阻碍作用除了电阻之外,还有电感.为什么会产生这种现象呢? 生:由电磁感应的知识可知,当线圈中通过交变电流时,产生自感电动势,阻碍电流的变化。 师:电感对交变电流阻碍作用的大小,用感抗来表示。感抗的大小与哪些因素有关?请同学们阅读教材后回答。 生:感抗决定于线圈的自感系数和交变电流的频率。线圈的自感系数越大,自感作用就越大,感抗就...
