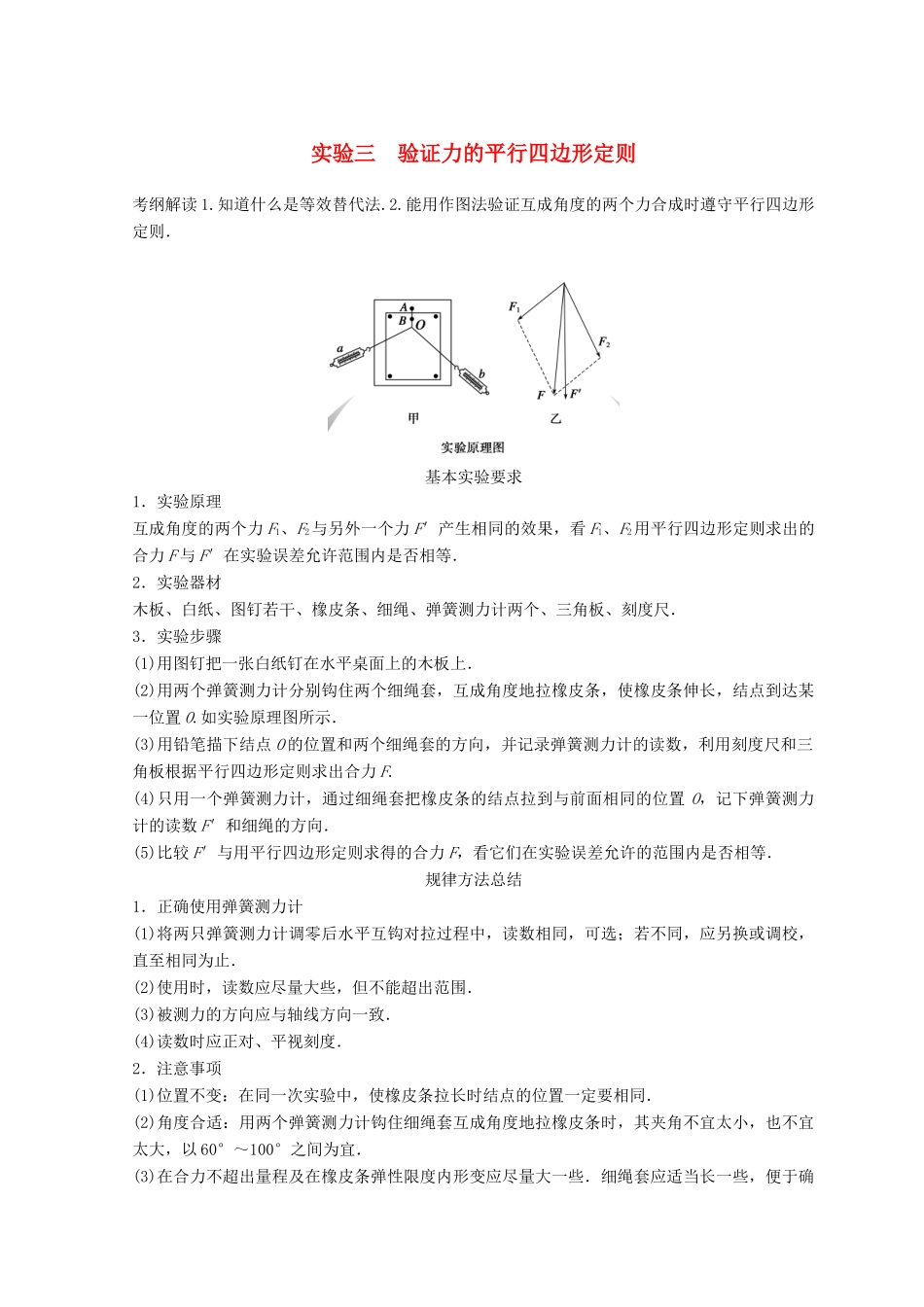

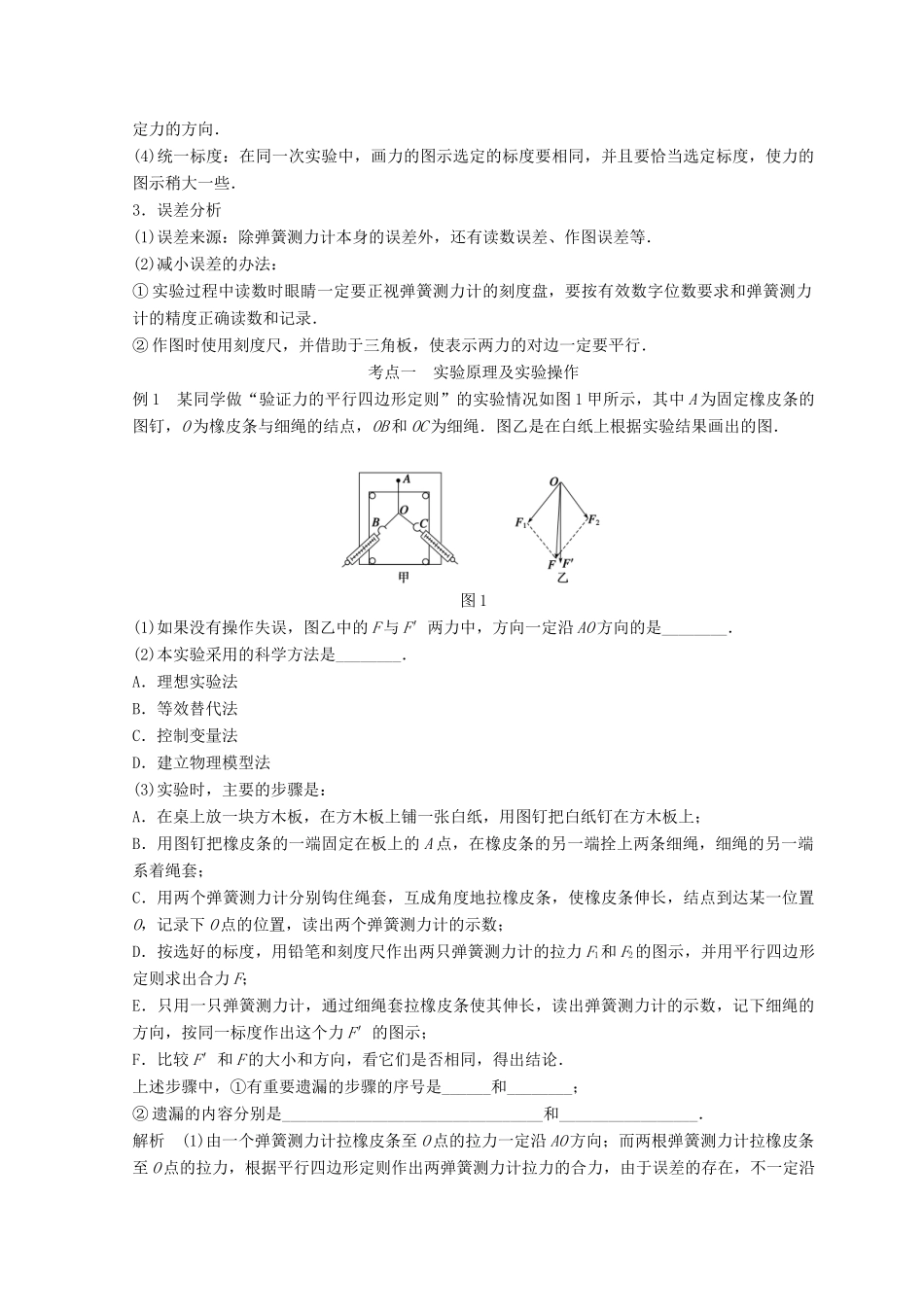

实验三 验证力的平行四边形定则考纲解读 1.知道什么是等效替代法.2.能用作图法验证互成角度的两个力合成时遵守平行四边形定则．基本实验要求1．实验原理互成角度的两个力 F1、F2与另外一个力 F′产生相同的效果，看 F1、F2用平行四边形定则求出的合力 F 与 F′在实验误差允许范围内是否相等．2．实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺．3．实验步骤(1)用图钉把一张白纸钉在水平桌面上的木板上．(2)用两个弹簧测力计分别钩住两个细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置 O.如实验原理图所示．(3)用铅笔描下结点 O 的位置和两个细绳套的方向，并记录弹簧测力计的读数，利用刻度尺和三角板根据平行四边形定则求出合力 F.(4)只用一个弹簧测力计，通过细绳套把橡皮条的结点拉到与前面相同的位置 O，记下弹簧测力计的读数 F′和细绳的方向．(5)比较 F′与用平行四边形定则求得的合力 F，看它们在实验误差允许的范围内是否相等．规律方法总结1．正确使用弹簧测力计(1)将两只弹簧测力计调零后水平互钩对拉过程中，读数相同，可选；若不同，应另换或调校，直至相同为止．(2)使用时，读数应尽量大些，但不能超出范围．(3)被测力的方向应与轴线方向一致．(4)读数时应正对、平视刻度．2．注意事项(1)位置不变：在同一次实验中，使橡皮条拉长时结点的位置一定要相同．(2)角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以 60°～100°之间为宜．(3)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些．细绳套应适当长一些，便于确定力的方向．(4)统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．3．误差分析(1)误差来源：除弹簧测力计本身的误差外，还有读数误差、作图误差等．(2)减小误差的办法：① 实验过程中读数时眼睛一定要正视弹簧测力计的刻度盘，要按有效数字位数要求和弹簧测力计的精度正确读数和记录．② 作图时使用刻度尺，并借助于三角板，使表示两力的对边一定要平行．考点一 实验原理及实验操作例 1 某同学做“验证力的平行四边形定则”的实验情况如图 1 甲所示，其中 A 为固定橡皮条的图钉，O 为橡皮条与细绳的结点，OB 和 OC 为细绳．图乙是在白纸上根据实验结果画出的图．图 1(1)如果没有操作失误，图乙中的 F 与 F′两力中，方向一定沿 AO 方...
