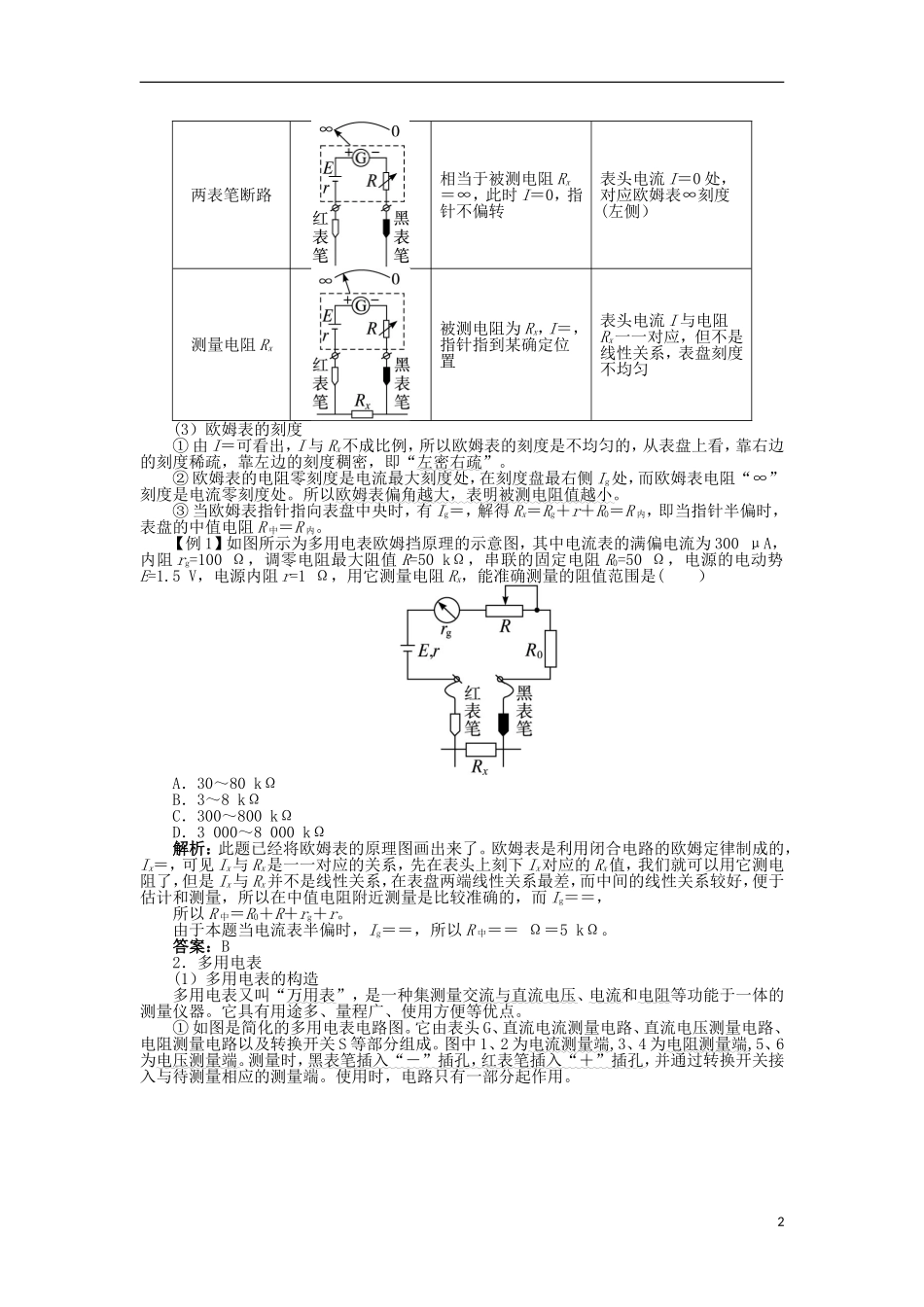

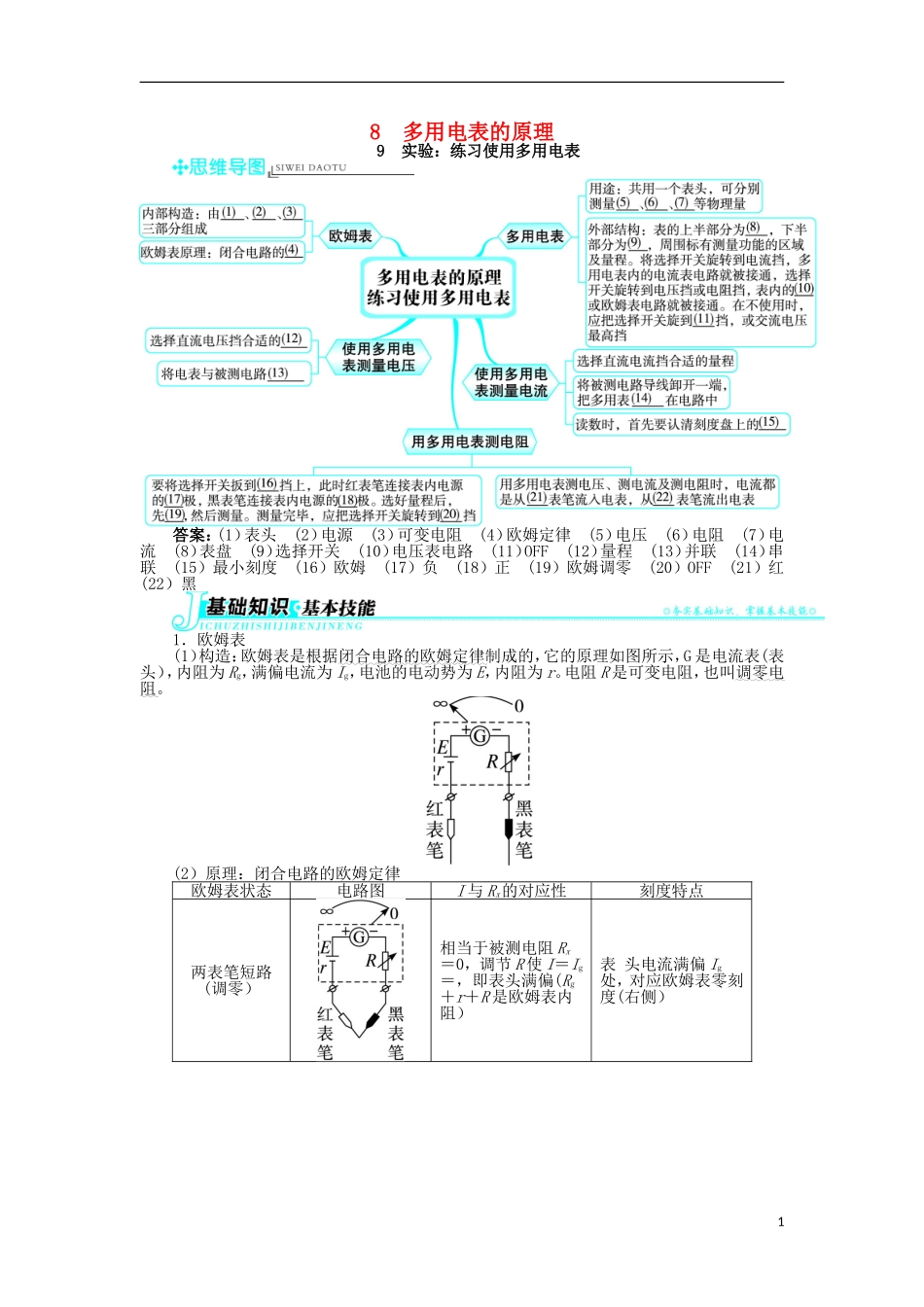

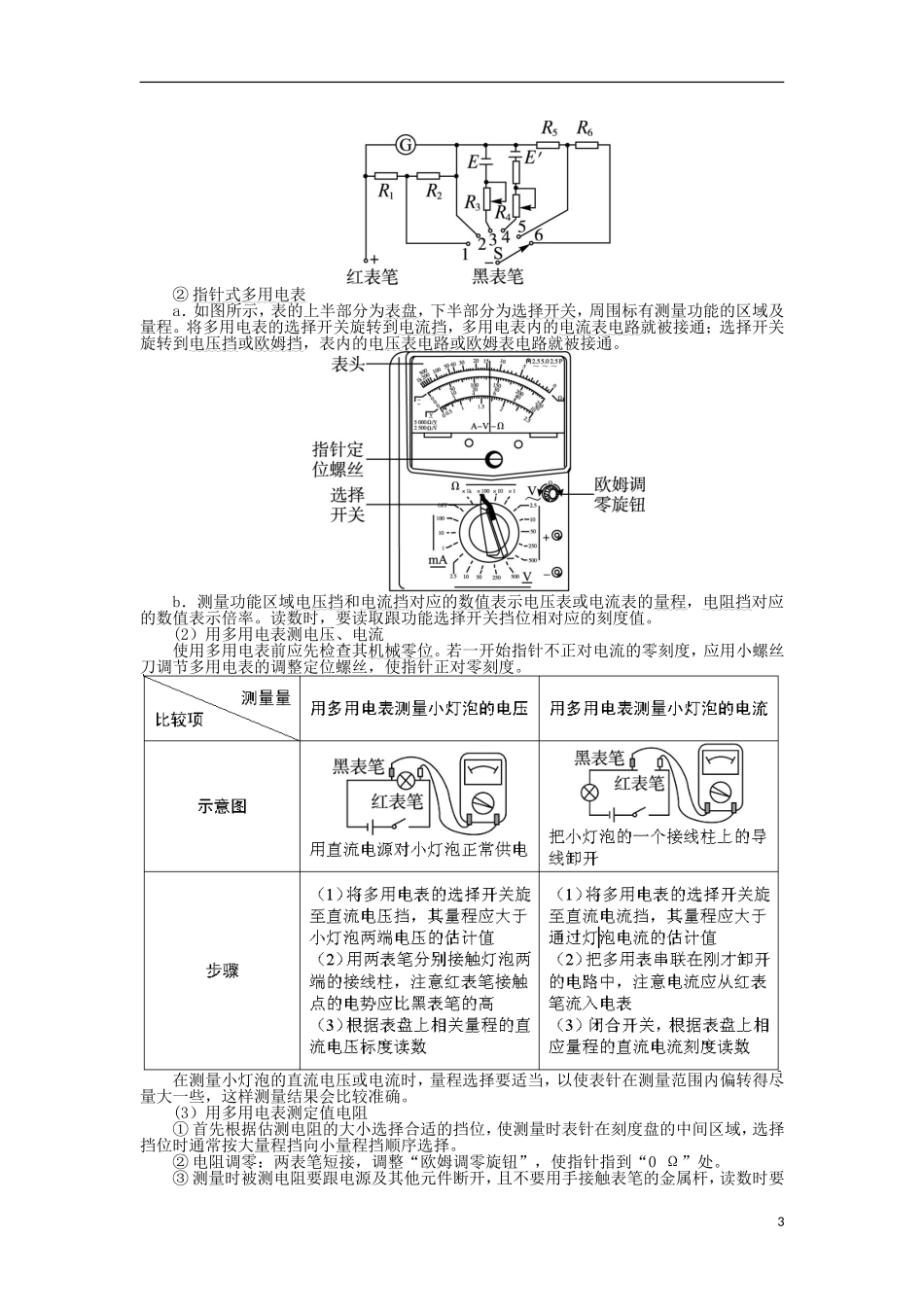

8 多用电表的原理9 实验:练习使用多用电表答案:(1)表头 (2)电源 (3)可变电阻 (4)欧姆定律 (5)电压 (6)电阻 (7)电流 (8)表盘 (9)选择开关 (10)电压表电路 (11)OFF (12)量程 (13)并联 (14)串联 (15)最小刻度 (16)欧姆 (17)负 (18)正 (19)欧姆调零 (20)OFF (21)红 (22)黑1.欧姆表(1)构造:欧姆表是根据闭合电路的欧姆定律制成的,它的原理如图所示,G 是电流表(表头),内阻为 Rg,满偏电流为 Ig,电池的电动势为 E,内阻为 r。电阻 R 是可变电阻,也叫调零电阻。(2)原理:闭合电路的欧姆定律欧姆表状态电路图I 与 Rx的对应性刻度特点两表笔短路(调零)相当于被测电阻 Rx=0,调节 R 使 I=Ig=,即表头满偏(Rg+r+R 是欧姆表内阻)表 头电流满偏 Ig处,对应欧姆表零刻度(右侧)1两表笔断路相当于被测电阻 Rx=∞,此时 I=0,指针不偏转表头电流 I=0 处,对应欧姆表∞刻度(左侧)测量电阻 Rx被测电阻为 Rx,I=,指针指到某确定位置表头电流 I 与电阻Rx一一对应,但不是线性关系,表盘刻度不均匀(3)欧姆表的刻度① 由 I=可看出,I 与 Rx不成比例,所以欧姆表的刻度是不均匀的,从表盘上看,靠右边的刻度稀疏,靠左边的刻度稠密,即“左密右疏”。② 欧姆表的电阻零刻度是电流最大刻度处,在刻度盘最右侧 Ig处,而欧姆表电阻“∞”刻度是电流零刻度处。所以欧姆表偏角越大,表明被测电阻值越小。③ 当欧姆表指针指向表盘中央时,有 Ig=,解得 Rx=Rg+r+R0=R 内,即当指针半偏时,表盘的中值电阻 R 中=R 内。【例 1】如图所示为多用电表欧姆挡原理的示意图,其中电流表的满偏电流为 300 μA,内阻 rg=100 Ω,调零电阻最大阻值 R=50 kΩ,串联的固定电阻 R0=50 Ω,电源的电动势E=1.5 V,电源内阻 r=1 Ω,用它测量电阻 Rx,能准确测量的阻值范围是( )A.30~80 kΩB.3~8 kΩC.300~800 kΩD.3 000~8 000 kΩ解析:此题已经将欧姆表的原理图画出来了。欧姆表是利用闭合电路的欧姆定律制成的,Ix=,可见 Ix与 Rx是一一对应的关系,先在表头上刻下 Ix对应的 Rx值,我们就可以用它测电阻了,但是 Ix与 Rx并不是线性关系,在表盘两端线性关系最差,而中间的线性关系较好,便于估计和测量,所以在中值电阻附近测量是比较准确的,而 Ig==,所以 R 中=R0+R+rg+r。由于本题当电流表半偏时,Ig==,所以 R 中=...
