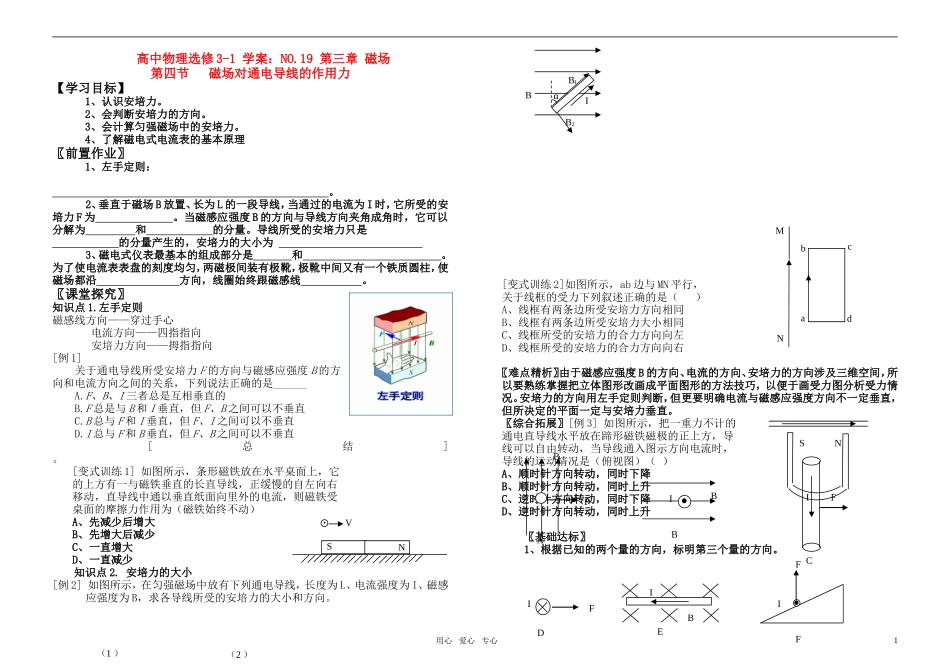

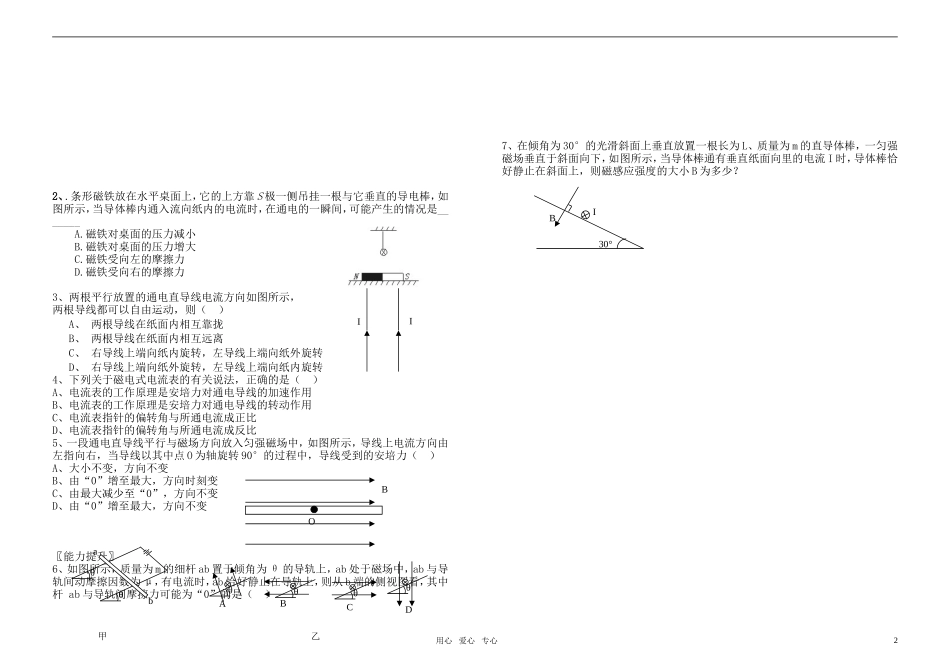

高中物理选修 3-1 学案:NO.19 第三章 磁场第四节 磁场对通电导线的作用力【学习目标】1、认识安培力。2、会判断安培力的方向。 3、会计算匀强磁场中的安培力。4、了解磁电式电流表的基本原理〖前置作业〗1、左手定则: 。 2、垂直于磁场 B 放置、长为 L 的一段导线,当通过的电流为 I 时,它所受的安培力 F 为 。当磁感应强度 B 的方向与导线方向夹角成角时,它可以分解为 和 的分量。导线所受的安培力只是 的分量产生的,安培力的大小为 3、磁电式仪表最基本的组成部分是 和 。为了使电流表表盘的刻度均匀,两磁极间装有极靴,极靴中间又有一个铁质圆柱,使磁场都沿 方向,线圈始终跟磁感线 。〖课堂探究〗知识点 1.左手定则磁感线方向——穿过手心 电流方向——四指指向 安培力方向——拇指指向[例 1] 关于通电导线所受安培力 F 的方向与磁感应强度 B 的方向和电流方向之间的关系,下列说法正确的是______A.F、B、I 三者总是互相垂直的B.F 总是与 B 和 I 垂直,但 F、B 之间可以不垂直C.B 总与 F 和 I 垂直,但 F、I 之间可以不垂直D.I 总与 F 和 B 垂直,但 F、B 之间可以不垂直 [总结] 。[变式训练 1] 如图所示,条形磁铁放在水平桌面上,它的上方有一与磁铁垂直的长直导线,正缓慢的自左向右移动,直导线中通以垂直纸面向里外的电流,则磁铁受桌面的摩擦力作用为(磁铁始终不动)A、先减少后增大B、先增大后减少C、一直增大D、一直减少知识点 2. 安培力的大小[例 2] 如图所示,在匀强磁场中放有下列通电导线,长度为 L、电流强度为 I、磁感应强度为 B,求各导线所受的安培力的大小和方向。 [变式训练 2]如图所示,ab 边与 MN 平行,关于线框的受力下列叙述正确的是( )A、线框有两条边所受安培力方向相同B、线框有两条边所受安培力大小相同 C、线框所受的安培力的合力方向向左D、线框所受的安培力的合力方向向右〖难点精析〗由于磁感应强度 B 的方向、电流的方向、安培力的方向涉及三维空间,所以要熟练掌握把立体图形改画成平面图形的方法技巧,以便于画受力图分析受力情况。安培力的方向用左手定则判断,但更要明确电流与磁感应强度方向不一定垂直,但所决定的平面一定与安培力垂直。〖综合拓展〗[例 3] 如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可以自由转动,当导线通入图示方向电流时,导线的运动情况是(俯视图)( ...
