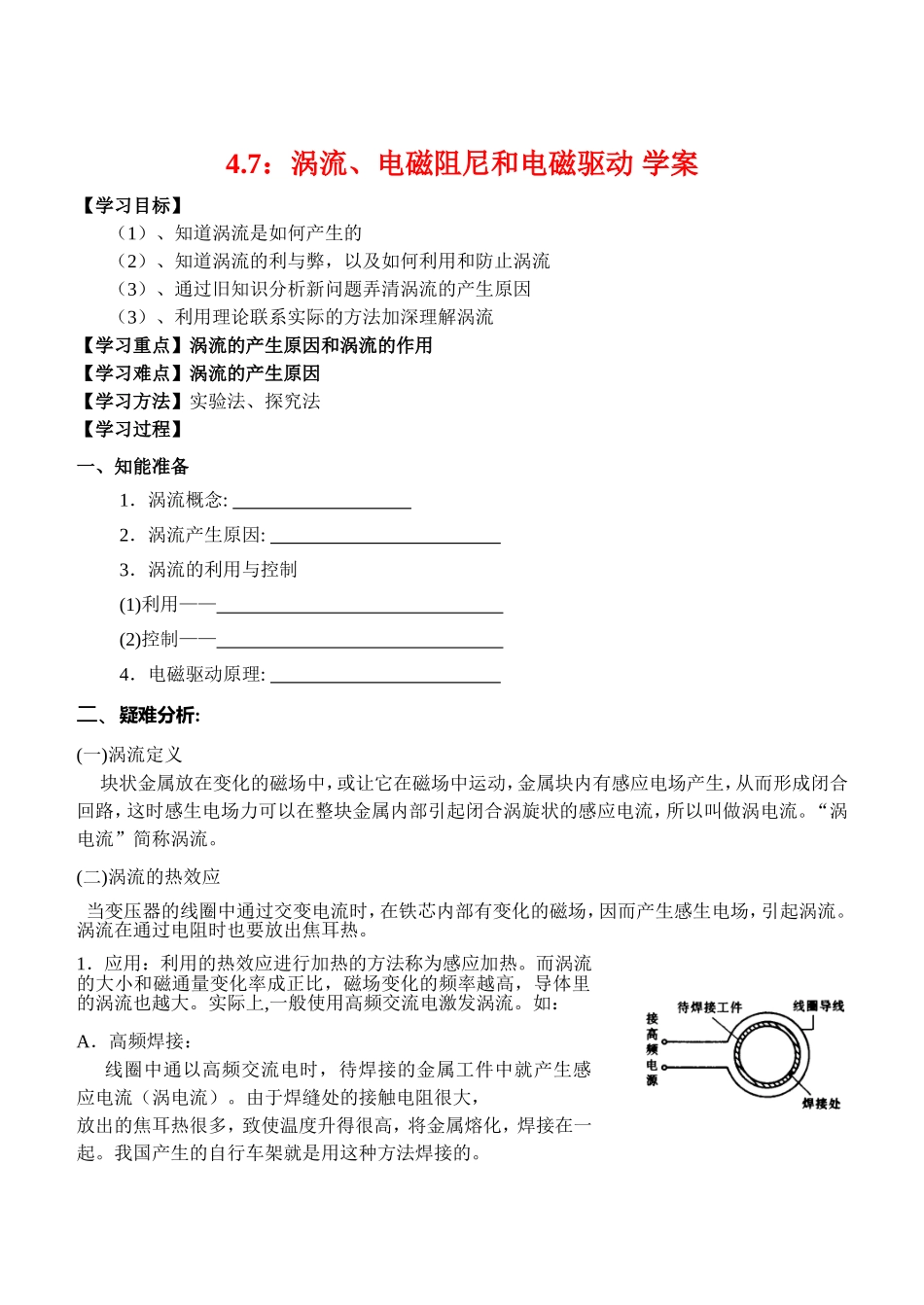

4.7：涡流、电磁阻尼和电磁驱动 学案【学习目标】（1）、知道涡流是如何产生的（2）、知道涡流的利与弊，以及如何利用和防止涡流（3）、通过旧知识分析新问题弄清涡流的产生原因（3）、利用理论联系实际的方法加深理解涡流【学习重点】涡流的产生原因和涡流的作用【学习难点】涡流的产生原因【学习方法】实验法、探究法【学习过程】一、知能准备1．涡流概念: 2．涡流产生原因: 3．涡流的利用与控制(1)利用—— (2)控制—— 4．电磁驱动原理: 二、疑难分析:(一)涡流定义 块状金属放在变化的磁场中，或让它在磁场中运动，金属块内有感应电场产生，从而形成闭合回路，这时感生电场力可以在整块金属内部引起闭合涡旋状的感应电流，所以叫做涡电流。“涡电流”简称涡流。(二)涡流的热效应 当变压器的线圈中通过交变电流时，在铁芯内部有变化的磁场，因而产生感生电场，引起涡流。涡流在通过电阻时也要放出焦耳热。1．应用：利用的热效应进行加热的方法称为感应加热。而涡流的大小和磁通量变化率成正比，磁场变化的频率越高，导体里的涡流也越大。实际上,一般使用高频交流电激发涡流。如：A．高频焊接：线圈中通以高频交流电时，待焊接的金属工件中就产生感应电流（涡电流）。由于焊缝处的接触电阻很大，放出的焦耳热很多，致使温度升得很高，将金属熔化，焊接在一起。我国产生的自行车架就是用这种方法焊接的。 B．高频感应炉 高频感应炉利用涡流来熔化金属。图是冶炼金属的感应炉的示意图．冶炼锅内装入被冶炼的金属，线圈通上高频交变电流，这时被冶炼的金属中就产生很强的涡流，从而产生大量的热使金属熔化．这种冶炼方法速度快，温度容易控制，并能避免有害杂质混入被冶炼的金属中，因此适于冶炼特种合金和特种钢． 2．控制：导体在非均匀磁场中移动或处在随时间变化的磁场中时，因涡流而导致能量损耗称为涡流损耗。涡流损耗的大小与磁场的变化方式、导体的运动、导体的几何形状、导体的磁导率和电导率等因素有关。变压器、电机铁芯中的涡流热效应不仅损耗能量，严重时还会使设备烧毁．为减少涡流，变压器、电机中的铁芯都是用很薄的硅钢片叠压而成。因为在导体中涡流的大小和电阻有关，电阻越大涡流越小。为了减小涡流造成的热损耗，电机和变压器的铁芯常采用多层彼此绝缘的硅钢片迭加而成(材料采用硅钢以增加电阻)。这些薄片表面涂有薄层绝缘漆或绝缘的氧化物。磁通穿过薄片的狭窄截面时，涡流被限制在沿各片中的一些狭小回路流过，这...
