钢结构拼接有关规范要求

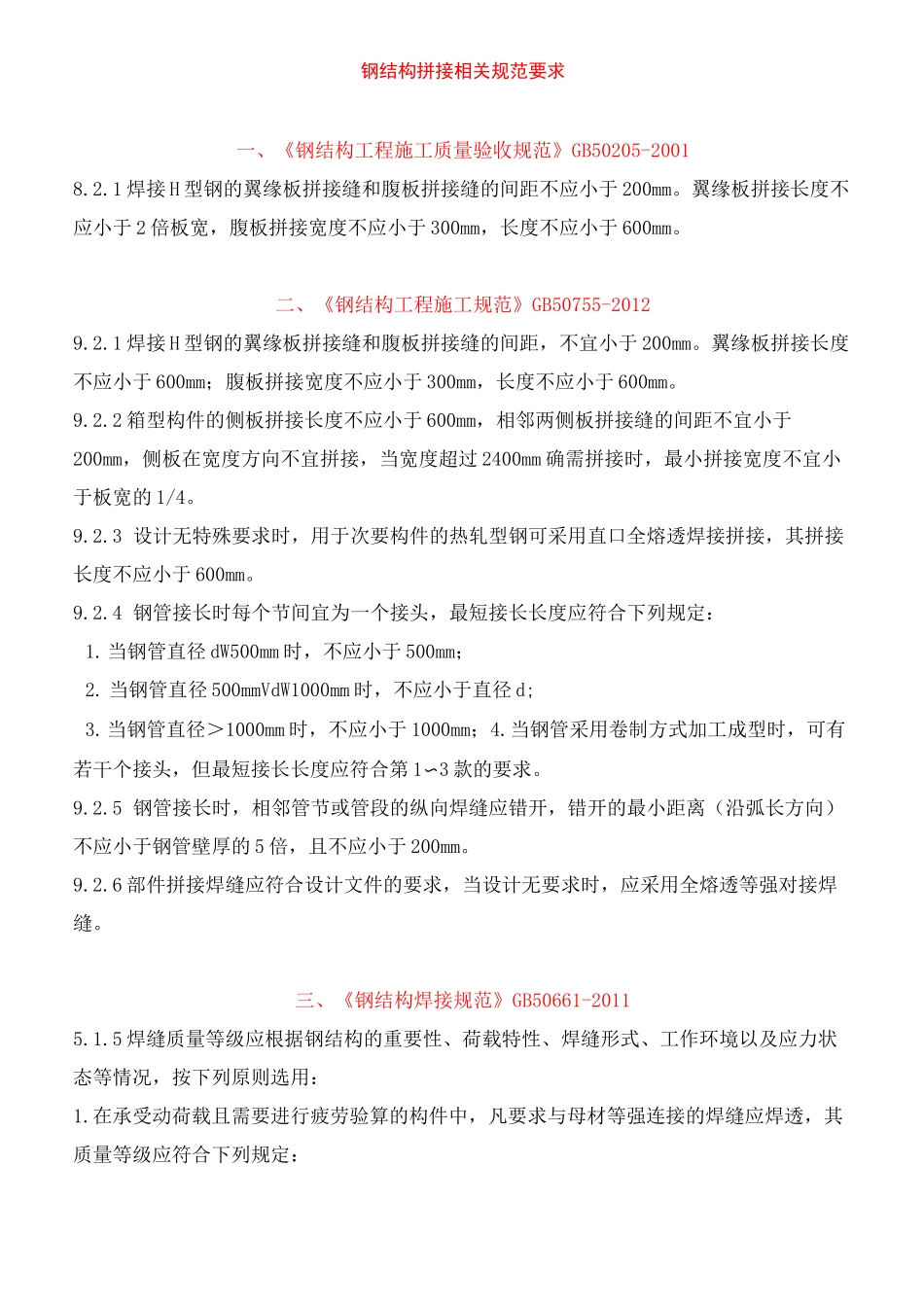

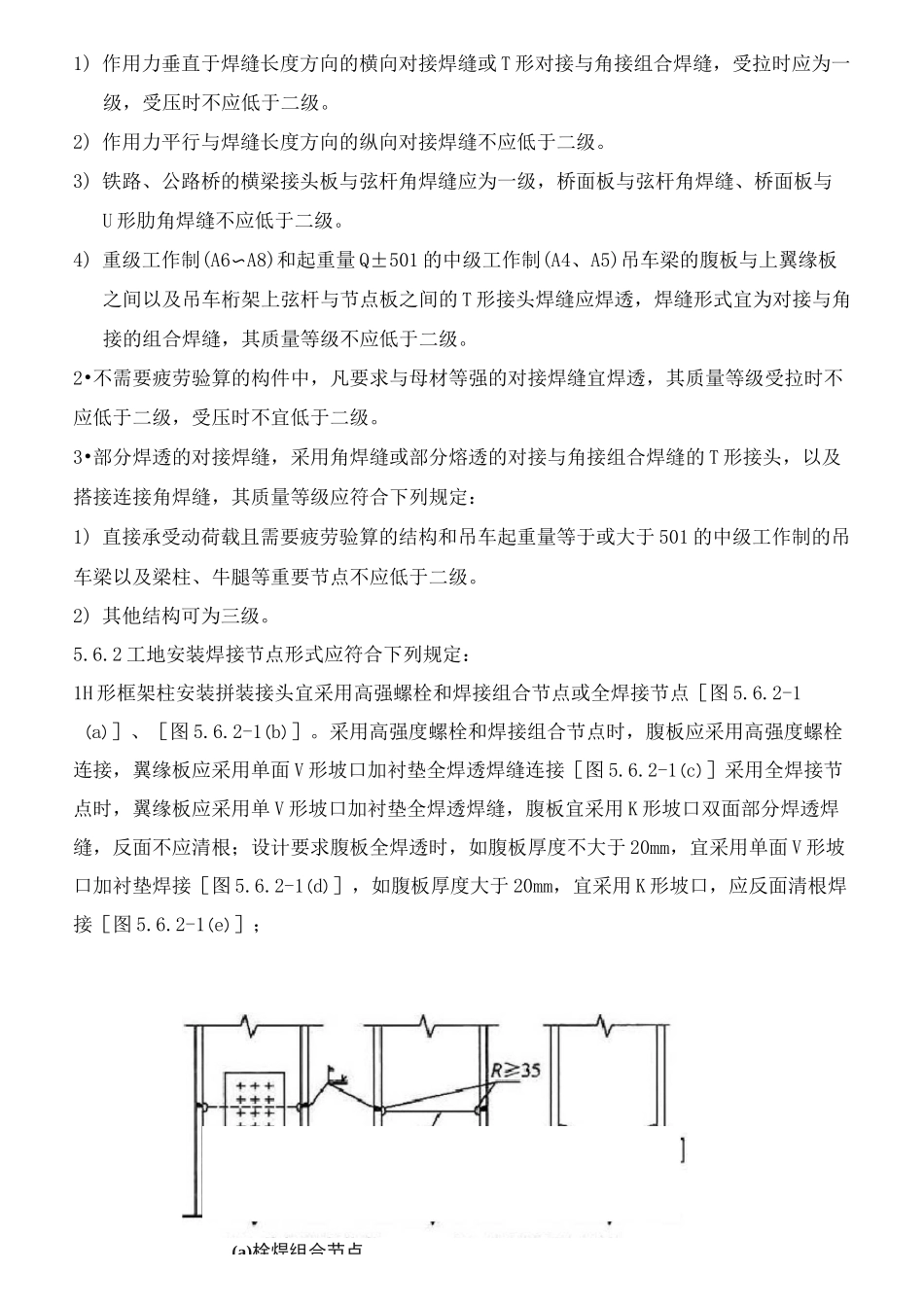

钢结构拼接相关规范要求一、《钢结构工程施工质量验收规范》GB50205-20018.2.1 焊接 H 型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于 200mm。翼缘板拼接长度不应小于 2 倍板宽，腹板拼接宽度不应小于 300mm，长度不应小于 600mm。二、《钢结构工程施工规范》GB50755-20129.2.1 焊接 H 型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于 200mm。翼缘板拼接长度不应小于 600mm；腹板拼接宽度不应小于 300mm，长度不应小于 600mm。9.2.2 箱型构件的侧板拼接长度不应小于 600mm，相邻两侧板拼接缝的间距不宜小于200mm，侧板在宽度方向不宜拼接，当宽度超过 2400mm 确需拼接时，最小拼接宽度不宜小于板宽的 1/4。9.2.3 设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于 600mm。9.2.4 钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定：1.当钢管直径 dW500mm 时，不应小于 500mm；2. 当钢管直径 500mmVdW1000mm 时，不应小于直径 d;3.当钢管直径＞1000mm 时，不应小于 1000mm；4.当钢管采用卷制方式加工成型时，可有若干个接头，但最短接长长度应符合第 1〜3 款的要求。9.2.5 钢管接长时，相邻管节或管段的纵向焊缝应错开，错开的最小距离（沿弧长方向）不应小于钢管壁厚的 5 倍，且不应小于 200mm。9.2.6 部件拼接焊缝应符合设计文件的要求，当设计无要求时，应采用全熔透等强对接焊缝。三、《钢结构焊接规范》GB50661-20115.1.5 焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用：1.在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：(a)栓焊组合节点1) 作用力垂直于焊缝长度方向的横向对接焊缝或 T 形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级。2) 作用力平行与焊缝长度方向的纵向对接焊缝不应低于二级。3) 铁路、公路桥的横梁接头板与弦杆角焊缝应为一级，桥面板与弦杆角焊缝、桥面板与U 形肋角焊缝不应低于二级。4) 重级工作制(A6〜A8)和起重量 Q±501 的中级工作制(A4、A5)吊车梁的腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间的 T 形接头焊缝应焊透，焊缝形式宜为对接与角接的组合焊缝，其质量等级不应低于二级。2•不需要疲劳验算的构件中，凡要求与母材等强的对接焊缝宜焊透，其质量等级受拉时不应低于二...
