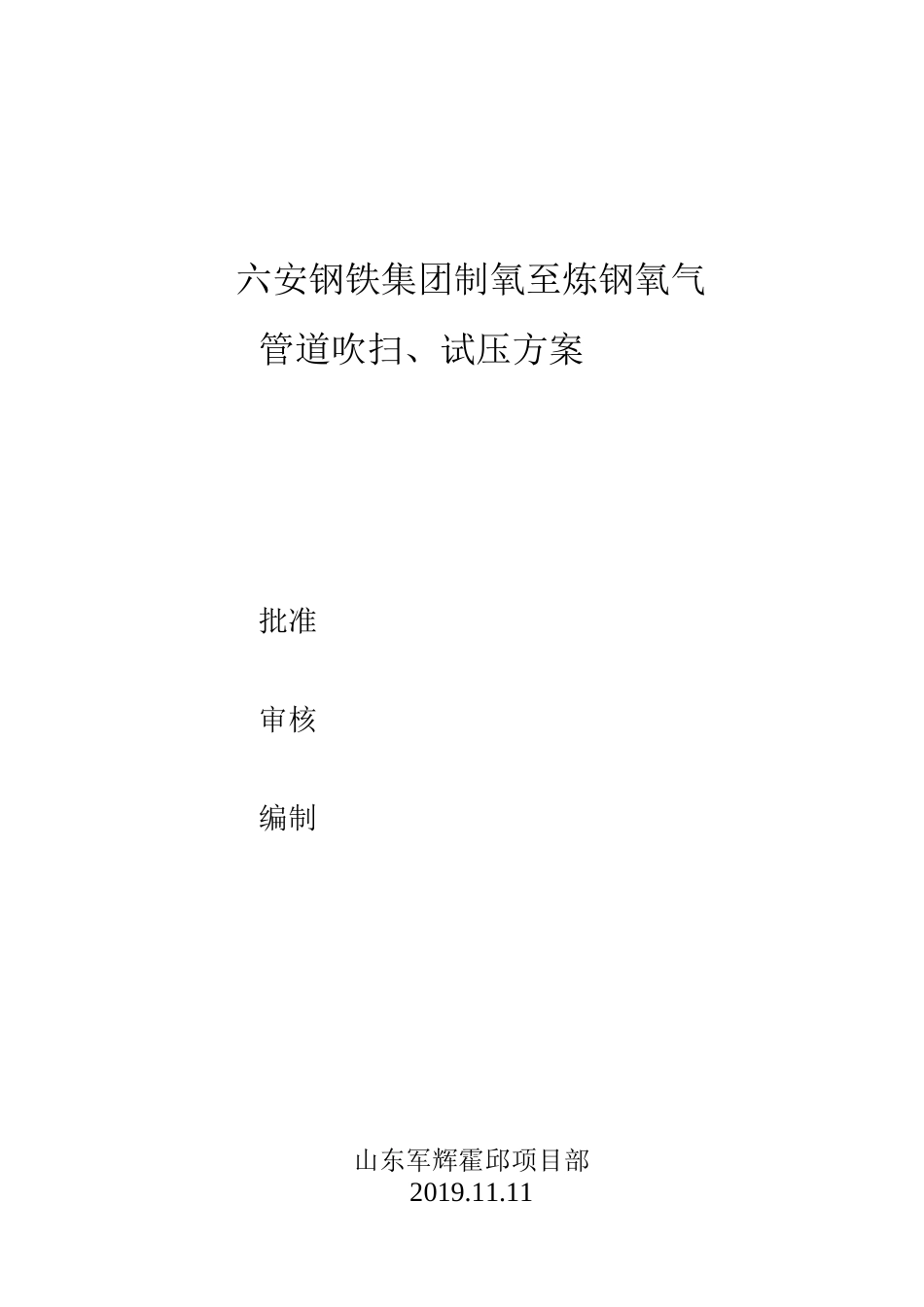

六安钢铁集团制氧至炼钢氧气管道吹扫、试压方案批准审核编制山东军辉霍邱项目部2019.11.111工业金属管道设计规范》压力管道规范工业管道》(GB50316-2000)(GB/T20801.1〜6-2006)工业企业煤气安全规程》施工现场临时用电安全技术规GB6222-2005)氧气及相关气体安全技术规程》(GB16912-1997)一、工程简介(一)、基本情况六安钢铁控股集团特钢有限公司 A 点 E 段氧气管道管道安装完成后，按国家现行有关规范、标准进行吹扫、试压，以清除管道在安装过程中遗留在管道内的杂物和锈垢，确保运行安全。本方案是六安钢铁控股集团特钢有限公司 A 点一-E 段氧气管道吹扫、试压方案，是工艺管道检验与试验的技术性文件，一经批准，项目部各部门及施工人员必须严格执行。本方案内未涉及到的具体施工要求，应按照国家现行的有关规范、标准和业主及本公司的有关文件规定执行。主要氧气管道设计参数管道代号介质名称设计压力操作温度规格备注材质管径OX氧气1.76Mpa常温20#钢①630*10试压、吹扫范围：六安钢铁控股集团特钢有限公司 A 点-—E 段氧气管道.(二)、编制依据中冶京诚工程技术有限公司提供的六安钢铁控股集团管网施工图纸工业金属管道工程施工及验收规范》(GB50235-2010)现场设备、工业管道焊接工程及验收规范》(GB50236-98)2工业管道的基本识别色、识别符号和安全标(GB7231—2003)《钢结构、管道涂装技术规程》(YB/T9256—96)建设单位对该工程提出的质量及技术要求。公司规定的有关质量标准文件。(三)、工程实物量序号名称规格数量备注1盲板①630*201 块2法兰①6302 片配螺栓螺母垫片 1 套320#无缝钢管①630*10550m4压力表4MPa2 块5木质靶板6=10mm600*600mm5 块二、施工前的准备工作1. 制氧提供吹扫用充足无油氮气气源，压力保证 0.8T.5MPa，流速大于20m/s。2. 管道安装完毕。3. 支吊架安装完毕，并在弯头、胀力弯等管件处增加临时固定支架，完成吹扫、试压后拆除。4. 管道吹扫前，应将系统内的仪表、孔板等管道组成件暂时拆除，并以临时短管替代，待管道吹扫合格后应重新复位，并将被替换的阀门、短管等清理干净，脱脂处理。5. 在吹扫口处所装靶板，靶板置于距吹扫出口 300~400mm,规格 600*600mm，厚度 10mm。3压力6. 在吹扫口制定安全范围，做好安全防护线，划定半径 50m 禁区。7.临时管道与正式管道、临时管道与临时管道安装对口前应进行严格检查，并对其内部进行清理，经联合检查验收合格后才能恢复系统。8. 临时管路支架...
