简单四步搞定渠道测量

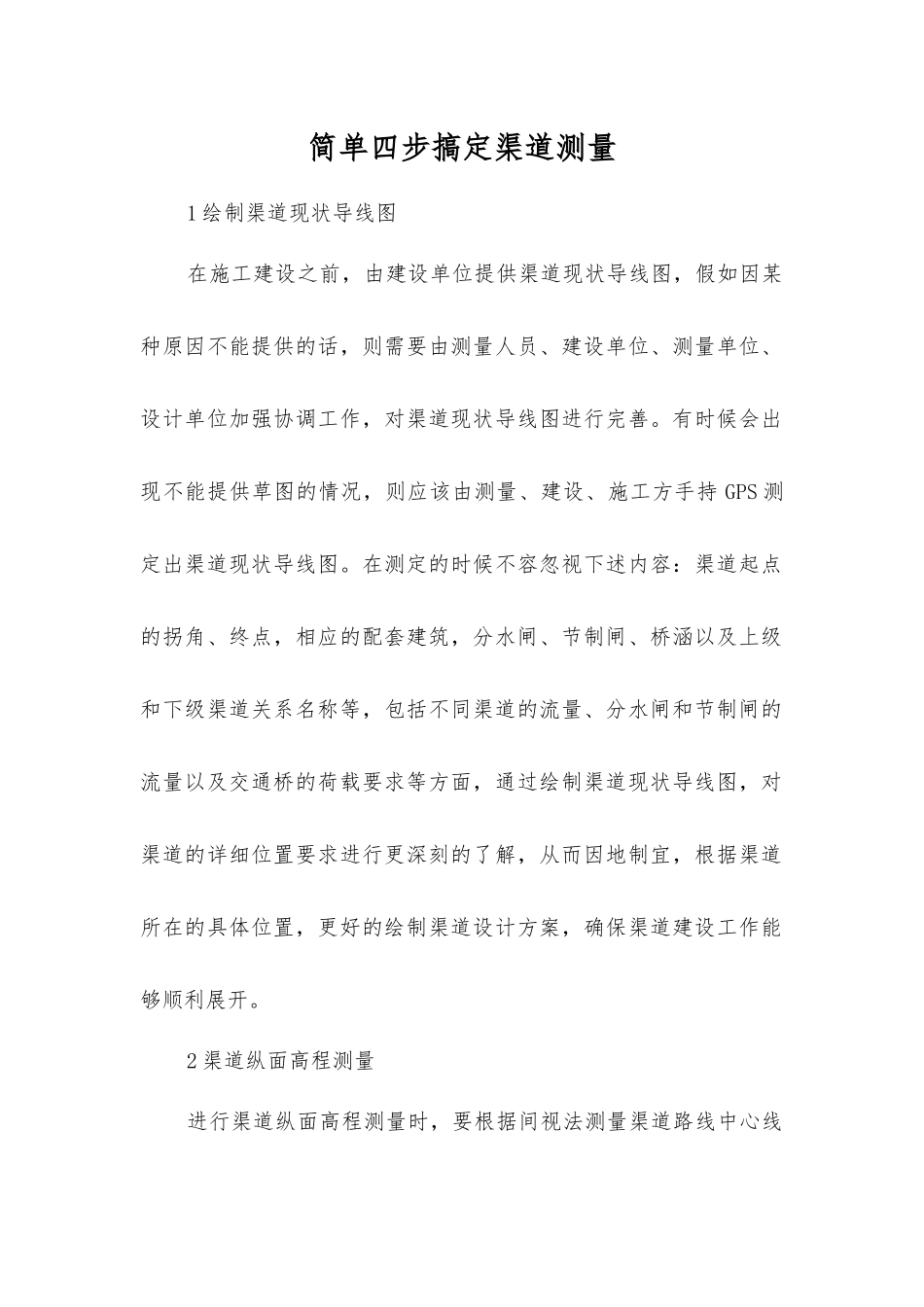

简单四步搞定渠道测量_第1页
1/5

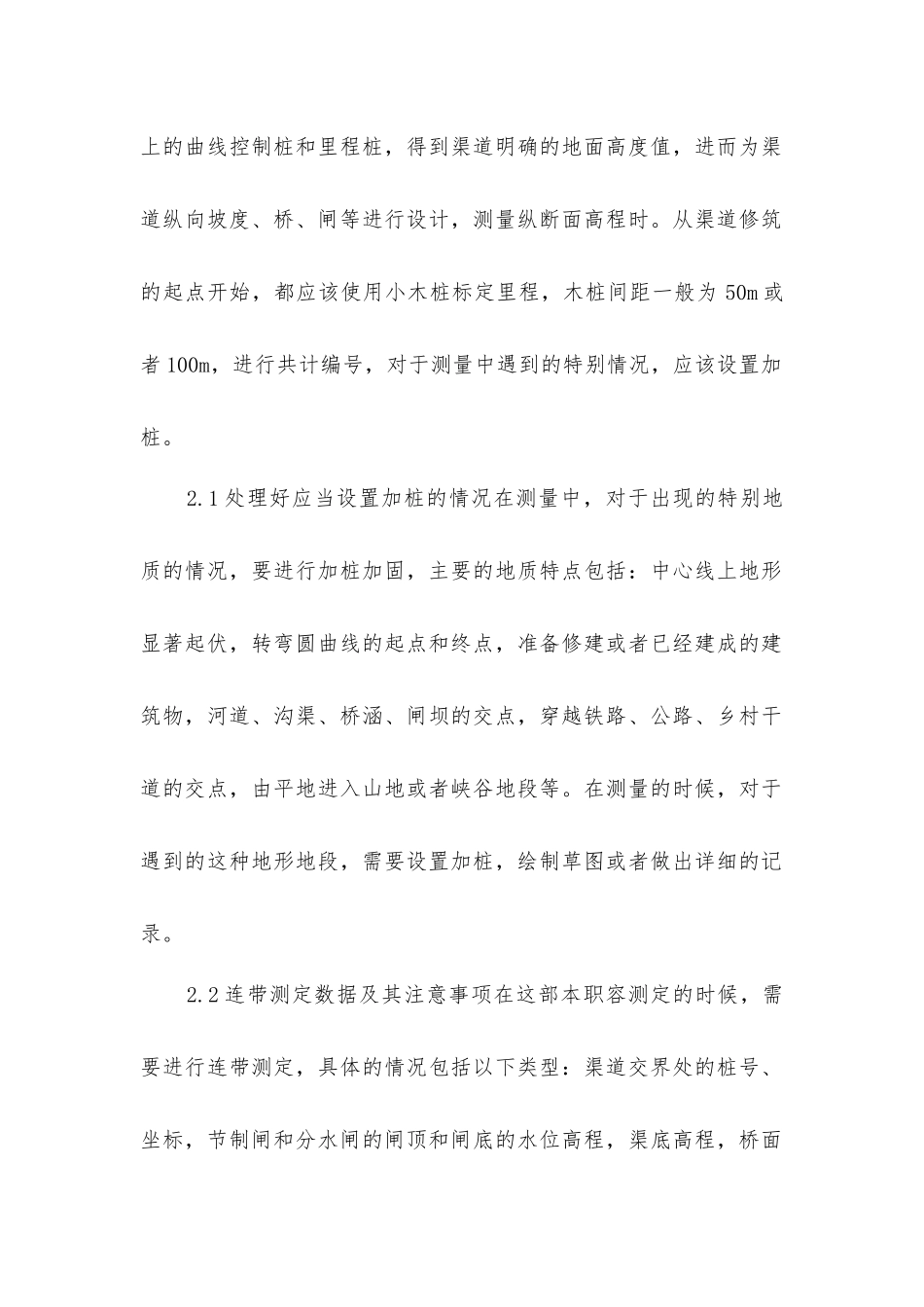

简单四步搞定渠道测量_第2页
2/5

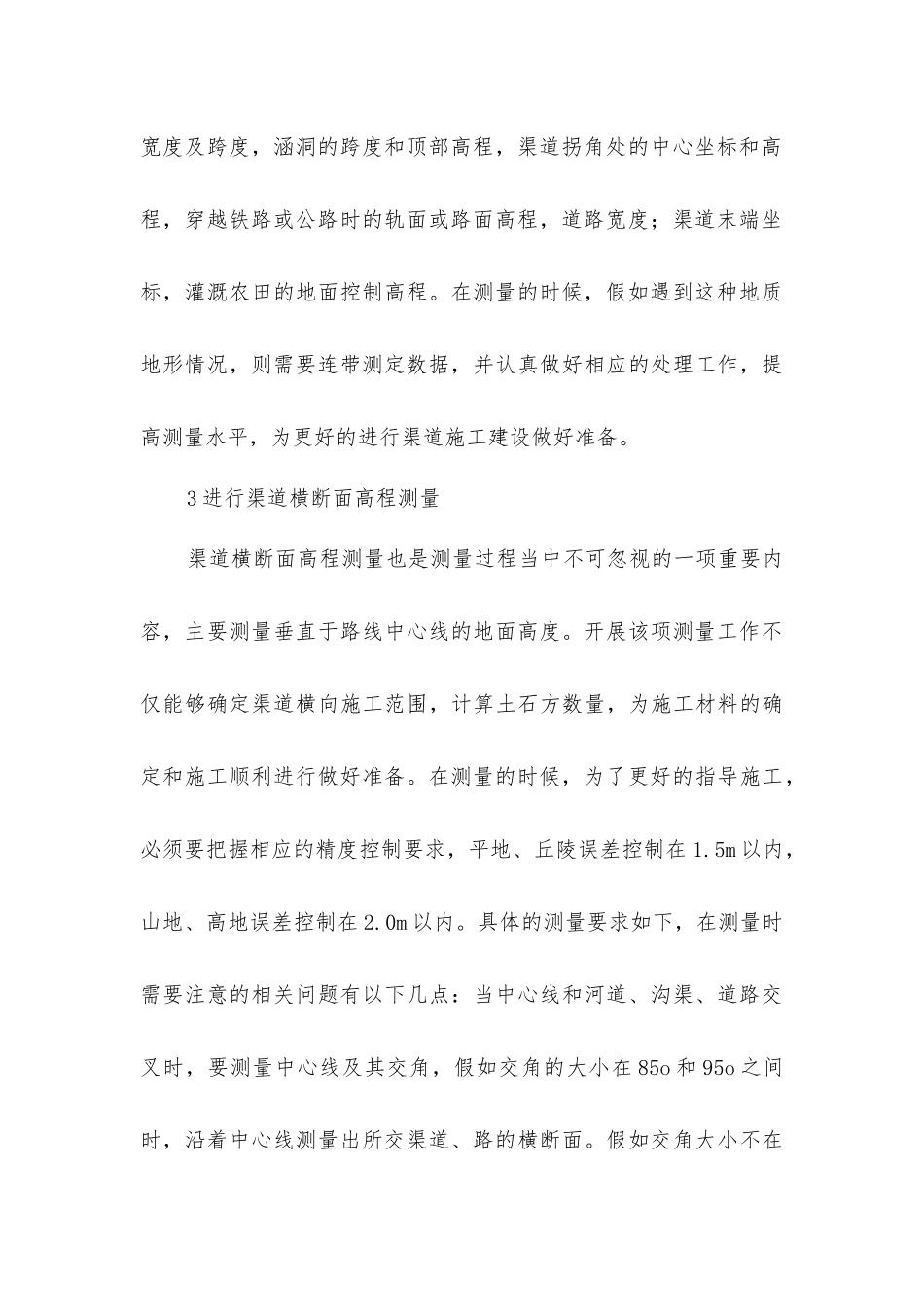

简单四步搞定渠道测量_第3页
3/5
简单四步搞定渠道测量1 绘制渠道现状导线图在施工建设之前,由建设单位提供渠道现状导线图,假如因某种原因不能提供的话,则需要由测量人员、建设单位、测量单位、设计单位加强协调工作,对渠道现状导线图进行完善。有时候会出现不能提供草图的情况,则应该由测量、建设、施工方手持 GPS 测定出渠道现状导线图。在测定的时候不容忽视下述内容:渠道起点的拐角、终点,相应的配套建筑,分水闸、节制闸、桥涵以及上级和下级渠道关系名称等,包括不同渠道的流量、分水闸和节制闸的流量以及交通桥的荷载要求等方面,通过绘制渠道现状导线图,对渠道的详细位置要求进行更深刻的了解,从而因地制宜,根据渠道所在的具体位置,更好的绘制渠道设计方案,确保渠道建设工作能够顺利展开。2 渠道纵面高程测量进行渠道纵面高程测量时,要根据间视法测量渠道路线中心线上的曲线控制桩和里程桩,得到渠道明确的地面高度值,进而为渠道纵向坡度、桥、闸等进行设计,测量纵断面高程时。从渠道修筑的起点开始,都应该使用小木桩标定里程,木桩间距一般为 50m 或者 100m,进行共计编号,对于测量中遇到的特别情况,应该设置加桩。2.1 处理好应当设置加桩的情况在测量中,对于出现的特别地质的情况,要进行加桩加固,主要的地质特点包括:中心线上地形显著起伏,转弯圆曲线的起点和终点,准备修建或者已经建成的建筑物,河道、沟渠、桥涵、闸坝的交点,穿越铁路、公路、乡村干道的交点,由平地进入山地或者峡谷地段等。在测量的时候,对于遇到的这种地形地段,需要设置加桩,绘制草图或者做出详细的记录。2.2 连带测定数据及其注意事项在这部本职容测定的时候,需要进行连带测定,具体的情况包括以下类型:渠道交界处的桩号、坐标,节制闸和分水闸的闸顶和闸底的水位高程,渠底高程,桥面宽度及跨度,涵洞的跨度和顶部高程,渠道拐角处的中心坐标和高程,穿越铁路或公路时的轨面或路面高程,道路宽度;渠道末端坐标,灌溉农田的地面控制高程。在测量的时候,假如遇到这种地质地形情况,则需要连带测定数据,并认真做好相应的处理工作,提高测量水平,为更好的进行渠道施工建设做好准备。3 进行渠道横断面高程测量渠道横断面高程测量也是测量过程当中不可忽视的一项重要内容,主要测量垂直于路线中心线的地面高度。开展该项测量工作不仅能够确定渠道横向施工范围,计算土石方数量,为施工材料的确定和施工顺利进行做好准备。在测量的时候,为了更好的指导施工...
