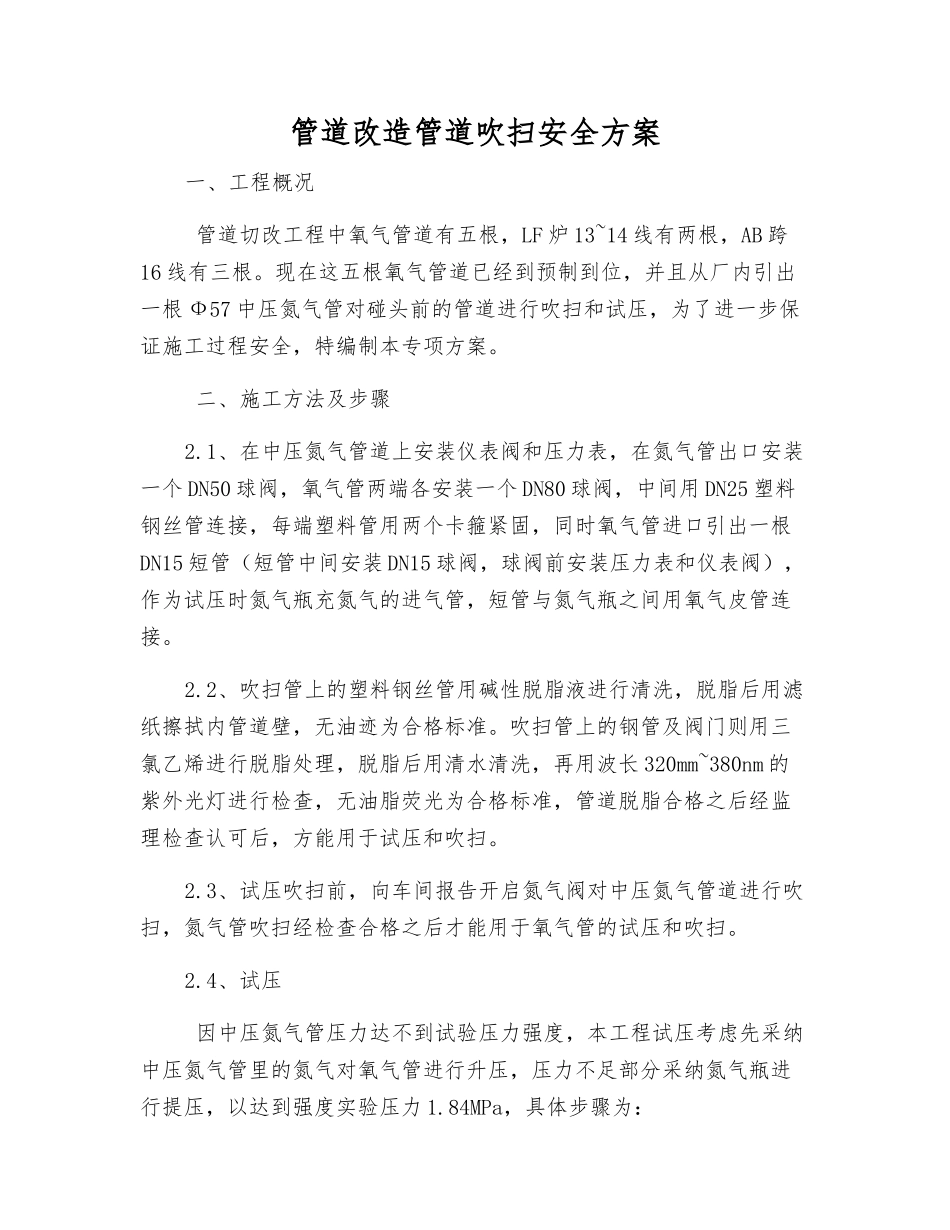

管道改造管道吹扫安全方案一、工程概况 管道切改工程中氧气管道有五根，LF 炉 13~14 线有两根，AB 跨16 线有三根。现在这五根氧气管道已经到预制到位，并且从厂内引出一根 Ф57 中压氮气管对碰头前的管道进行吹扫和试压，为了进一步保证施工过程安全，特编制本专项方案。 二、施工方法及步骤2.1、在中压氮气管道上安装仪表阀和压力表，在氮气管出口安装一个 DN50 球阀，氧气管两端各安装一个 DN80 球阀，中间用 DN25 塑料钢丝管连接，每端塑料管用两个卡箍紧固，同时氧气管进口引出一根DN15 短管（短管中间安装 DN15 球阀，球阀前安装压力表和仪表阀），作为试压时氮气瓶充氮气的进气管，短管与氮气瓶之间用氧气皮管连接。2.2、吹扫管上的塑料钢丝管用碱性脱脂液进行清洗，脱脂后用滤纸擦拭内管道壁，无油迹为合格标准。吹扫管上的钢管及阀门则用三氯乙烯进行脱脂处理，脱脂后用清水清洗，再用波长 320mm~380nm 的紫外光灯进行检查，无油脂荧光为合格标准，管道脱脂合格之后经监理检查认可后，方能用于试压和吹扫。2.3、试压吹扫前，向车间报告开启氮气阀对中压氮气管道进行吹扫，氮气管吹扫经检查合格之后才能用于氧气管的试压和吹扫。2.4、试压 因中压氮气管压力达不到试验压力强度，本工程试压考虑先采纳中压氮气管里的氮气对氧气管进行升压，压力不足部分采纳氮气瓶进行提压，以达到强度实验压力 1.84MPa，具体步骤为：2.4.1、关闭 DN80 氧气管出口球阀，缓慢开启 DN50 氮气管出口球阀和 DN80 氧气管进口球阀，待管内压力达到 0.6MPa，关闭球阀。2.4.2、用氧气皮管接通氮气瓶和氧气管，拧紧减压表上顶针缓慢释放氮气瓶上的氮气，升压到试验压力 50%时，停止升压进行检查，管道没有异常后继续升压，根据试验压力的 10%逐级升到试验压力1.84MPa 后，停止升压。2.4.3、待达到试验压力后，稳压 10min，再将试验压力降至设计压力，停压 30min，以压力不降、无渗漏为合格标准。2.5、吹扫2.5.1、试压合格之后，进行吹扫，吹扫出口接消防软管，将吹扫氮气排至无人区排放，氮气流速不宜小于 20m／S。2.5.2、先开启 DN50 球阀，再开启 DN80 球阀进行吹扫，氮气吹扫过程当中，当目测排气无烟尘时，应在排气口设置贴白布或涂白漆的木制靶板检验，5min 内靶板上无铁锈、尘土、水分及其他杂物，再持续 10min 为合格标准。2.5.3、在吹扫过程当中，同时安排人员对氧气管道进行敲打，增强吹扫效果。2.5.4、吹扫完成后...
