纸粉压块机安全操作作业指导书

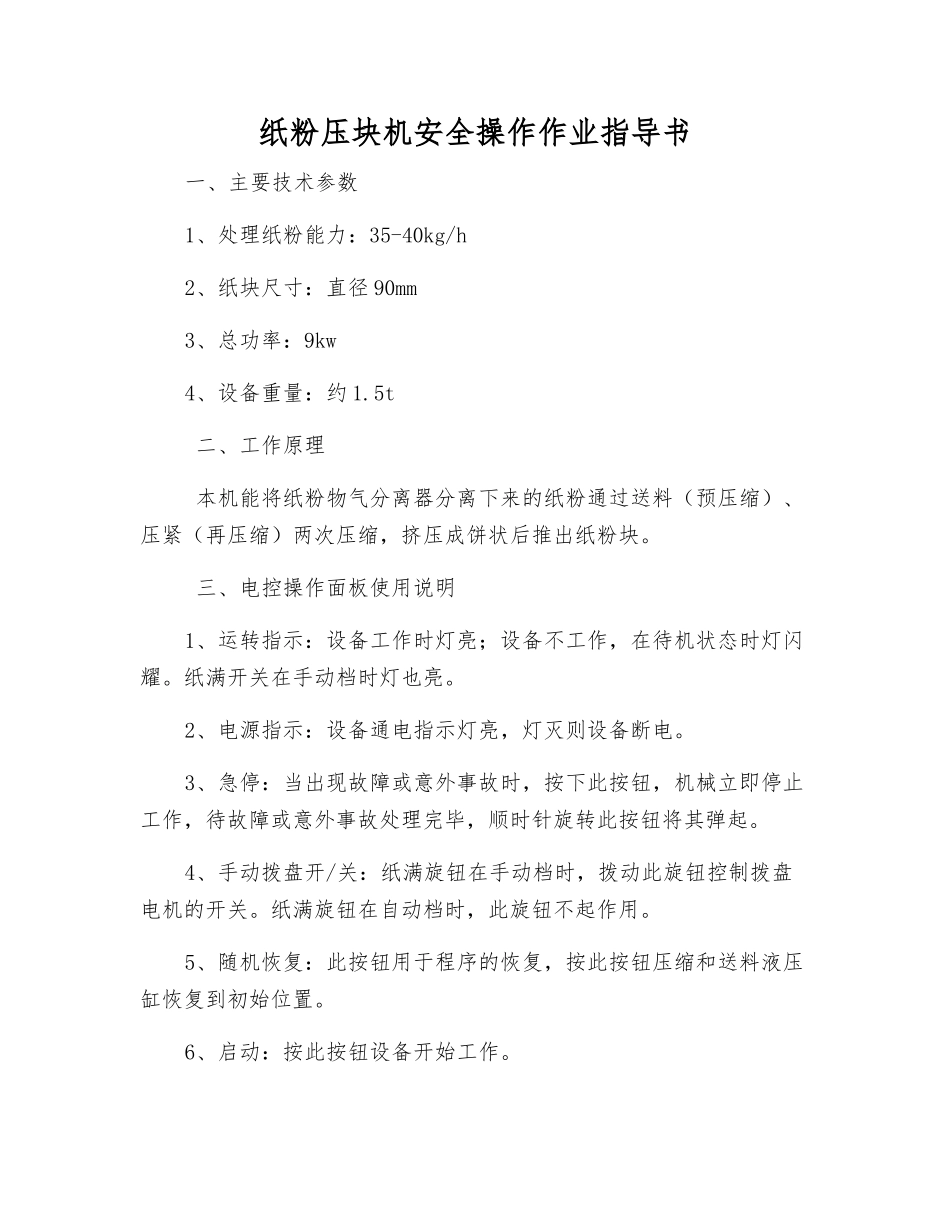

纸粉压块机安全操作作业指导书_第1页
1/4

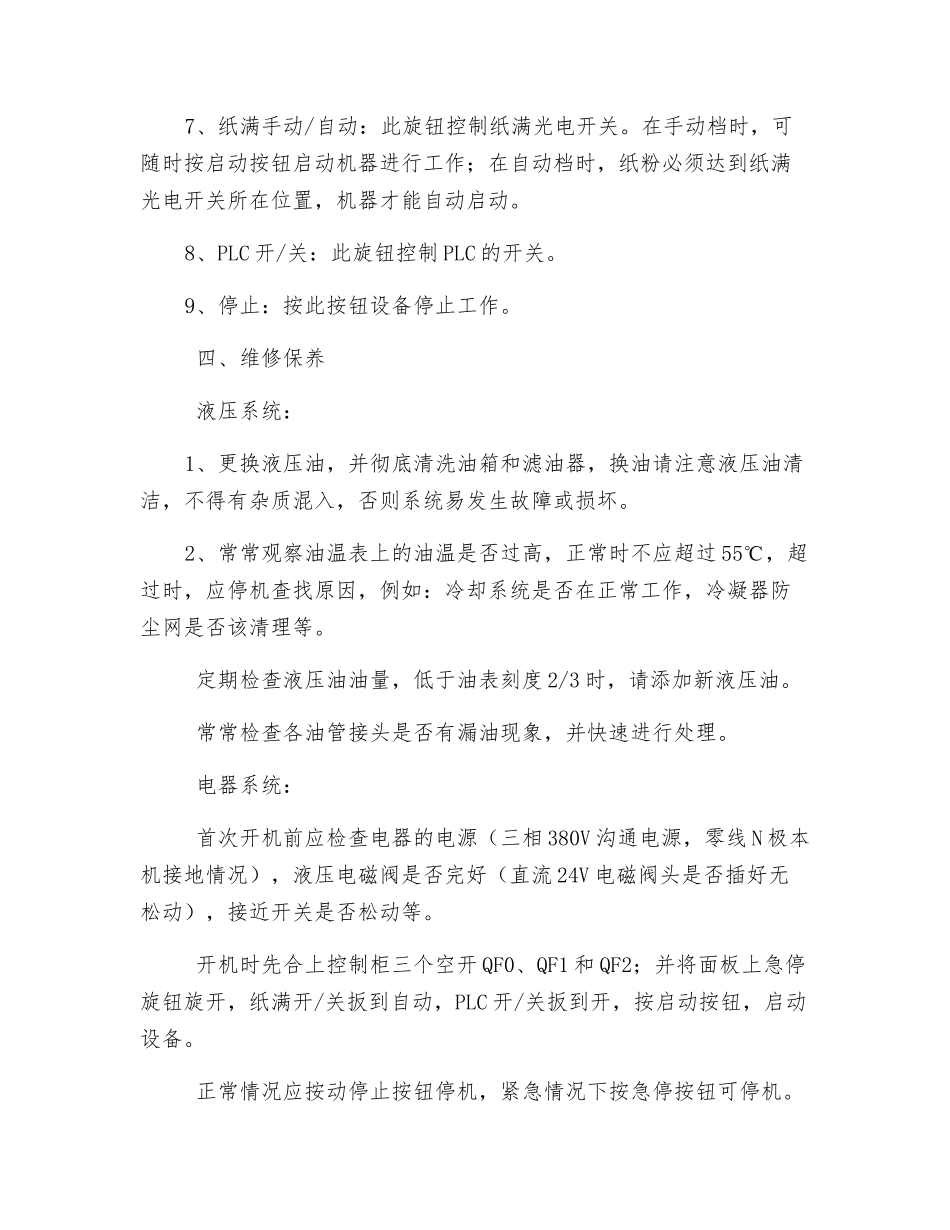

纸粉压块机安全操作作业指导书_第2页
2/4
纸粉压块机安全操作作业指导书_第3页
3/4
纸粉压块机安全操作作业指导书一、主要技术参数1、处理纸粉能力:35-40kg/h2、纸块尺寸:直径 90mm3、总功率:9kw4、设备重量:约 1.5t 二、工作原理 本机能将纸粉物气分离器分离下来的纸粉通过送料(预压缩)、压紧(再压缩)两次压缩,挤压成饼状后推出纸粉块。 三、电控操作面板使用说明1、运转指示:设备工作时灯亮;设备不工作,在待机状态时灯闪耀。纸满开关在手动档时灯也亮。2、电源指示:设备通电指示灯亮,灯灭则设备断电。3、急停:当出现故障或意外事故时,按下此按钮,机械立即停止工作,待故障或意外事故处理完毕,顺时针旋转此按钮将其弹起。4、手动拨盘开/关:纸满旋钮在手动档时,拨动此旋钮控制拨盘电机的开关。纸满旋钮在自动档时,此旋钮不起作用。5、随机恢复:此按钮用于程序的恢复,按此按钮压缩和送料液压缸恢复到初始位置。6、启动:按此按钮设备开始工作。7、纸满手动/自动:此旋钮控制纸满光电开关。在手动档时,可随时按启动按钮启动机器进行工作;在自动档时,纸粉必须达到纸满光电开关所在位置,机器才能自动启动。8、PLC 开/关:此旋钮控制 PLC 的开关。9、停止:按此按钮设备停止工作。 四、维修保养 液压系统:1、更换液压油,并彻底清洗油箱和滤油器,换油请注意液压油清洁,不得有杂质混入,否则系统易发生故障或损坏。2、常常观察油温表上的油温是否过高,正常时不应超过 55℃,超过时,应停机查找原因,例如:冷却系统是否在正常工作,冷凝器防尘网是否该清理等。 定期检查液压油油量,低于油表刻度 2/3 时,请添加新液压油。 常常检查各油管接头是否有漏油现象,并快速进行处理。 电器系统: 首次开机前应检查电器的电源(三相 380V 沟通电源,零线 N 极本机接地情况),液压电磁阀是否完好(直流 24V 电磁阀头是否插好无松动),接近开关是否松动等。 开机时先合上控制柜三个空开 QF0、QF1 和 QF2;并将面板上急停旋钮旋开,纸满开/关扳到自动,PLC 开/关扳到开,按启动按钮,启动设备。 正常情况应按动停止按钮停机,紧急情况下按急停按钮可停机。 如纸满开关在自动档且储料箱内纸满或满开关在手动档时,运转指示灯将常亮;纸满开关在自动档时,如 20 分钟无纸粉挡住光电开关(即纸满信号无输出),则运转指示灯开始闪耀,此时油泵电机和拨盘电机都停止,处于待机状态。 机械系统: 定期清理光电传感器上灰尘。 定期清理拨盘电机上灰尘。 清理液压站散热器应。 五、...
